带电子读数的100mm行程手动螺钉滑台结构

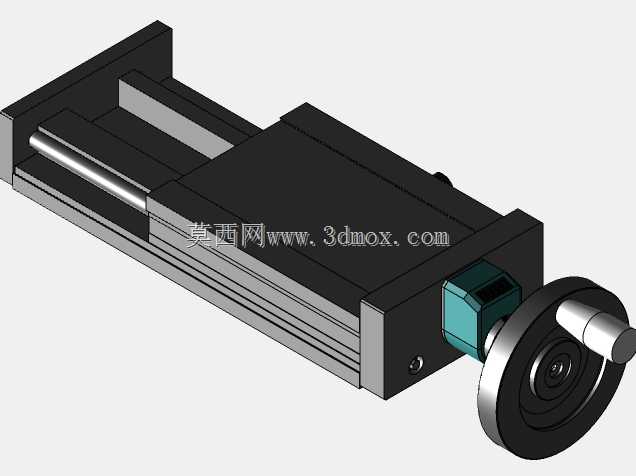

　　这款手动直线进给模组，核心采用精密丝杠副作为传动核心，有效行程覆盖100mm范围，在光学检测工位、小型工装夹具调位、实验室试样进给、非标设备微调工位这类需要精准手动位移的场景中适配性极强。不同于普通无读数的手动滑台，这款模组集成了电子读数模块，操作人员转动手轮驱动滑台移动时，读数模块可直接输出当前位移数值，无需额外搭配百分表、块规做位置校准，大幅缩减工位调整的辅助时间，尤其适合小批量多品种的生产调试场景，频繁换型时不需要反复打表找正，直接通过读数确认滑台位置即可。从结构设计逻辑来看，滑台的基座采用整体式矩形结构，滑动面采用燕尾槽配合镶条的结构形式，这种结构相比直线导轨副的手动滑台，抗倾覆力矩能力更强，在承受偏载的工装安装场景下，

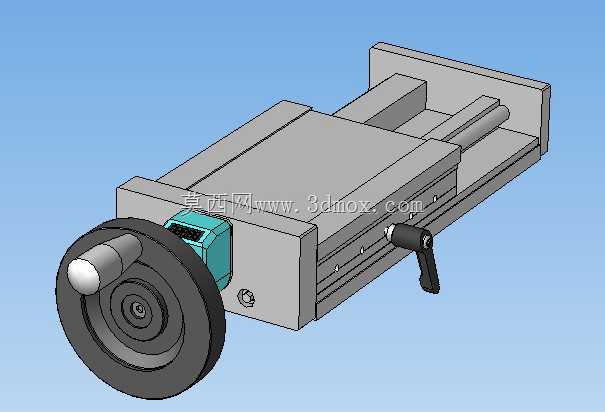

　　不会出现导轨卡滞、滑移不畅的问题，同时燕尾结构的防尘表现更好，车间内的金属切屑、粉尘不容易进入滑动配合面，日常维护只需要定期涂抹润滑脂即可，不需要频繁清理导轨滚道。手轮设置在滑台的传动端，手轮直径经过匹配计算，转动时的进给阻尼适中，单圈进给量和手轮转动手感做了平衡，既不会因为手轮过小导致微调时费力，也不会因为手轮直径过大占用过多安装空间。滑台侧面设置了快动锁紧手柄，当滑台调整到目标位置后，扳动锁紧手柄即可直接将滑台座锁死在基座上，避免加工或者检测过程中因为振动导致滑台移位，锁紧机构采用偏心压紧结构，锁紧力足够同时操作便捷，不需要额外使用扳手拧动锁紧螺钉。电子读数模块的安装位置做了内嵌式设计，不会突出滑台主体轮廓，

　　避免安装时和周边设备、工装产生干涉，读数模块的防护等级适配常规工业车间环境，少量切削液飞溅、粉尘附着不会影响读数准确性。从安装边界来看，滑台基座的安装面设置了标准的沉头安装孔位，孔位间距符合常规手动滑台的安装尺寸规范，可以直接替换同行程规格的其他手动滑台，不需要重新设计安装板的孔位；滑台的动子台面设置了成排的螺纹安装孔，方便直接固定工装、夹具、检测探头等功能部件，不需要额外加装过渡连接板。传动丝杠采用消隙螺母结构，正反向转动手轮时的空程间隙控制在极小范围内，微调进给时的位置控制精度可以满足绝大多数工业微调场景的需求，不会因为丝杠间隙导致进给量不准。滑台的整体外形轮廓方正，没有外凸的突兀结构，在设备内部安装时可以充分利用安装空间，

　　不需要为外凸部件预留额外的避让空间。在实际使用场景中，这类手动滑台常被用在自动化设备的上料工位微调、焊接工装的位置调整、视觉检测镜头的焦距微调、喷码设备的喷头位置调整等场景，相比电动滑台，它不需要配置驱动器、电源，成本更低，调整操作更直观，同时带电子读数的设计又弥补了普通手动滑台无法直接读取位置的缺陷，不需要操作人员具备熟练的打表校准技能，普通装配人员即可快速完成位置调整。滑台的行程限位做了内置处理，滑台移动到两个行程端点时会被内置的限位块挡住，不会出现丝杠螺母脱出基座的问题，不需要额外在设备上加装行程限位结构，降低了整机设计的复杂度。滑动配合面的表面粗糙度做了针对性控制，滑动过程顺滑无卡顿，长期使用后磨损量极小，配合镶条的间隙调整结构，使用一段时间后如果出现滑动间隙变大的情况，只需要调整镶条的压紧螺钉即可消除间隙，延长模组的整体使用寿命。
