液压泵驱动用直流蜗轮减速电机结构

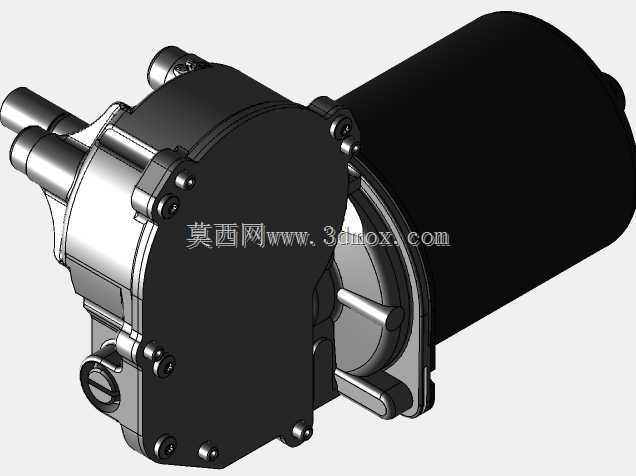

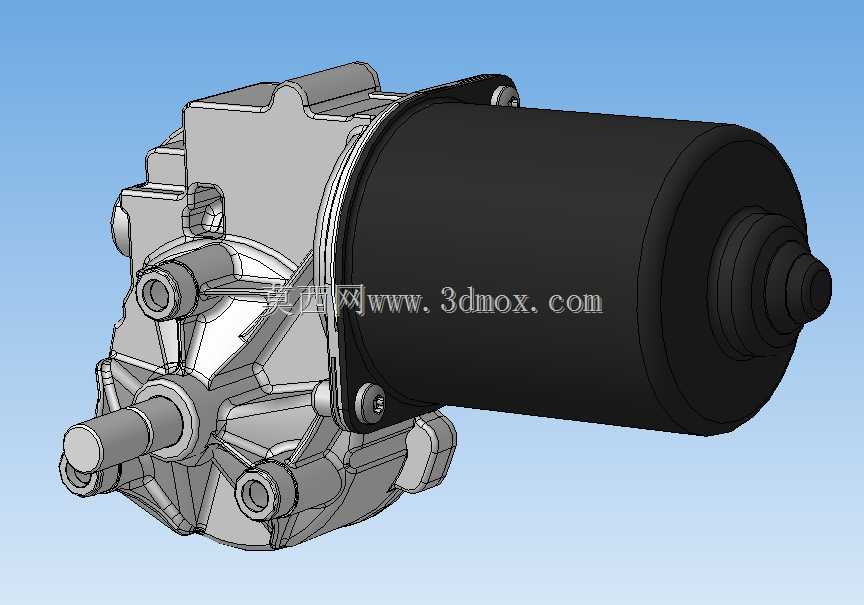

　　在小型液压动力单元的配套选型中，这类集成蜗轮减速结构的直流电机往往是紧凑型液压站的核心动力源，常见于医疗升降设备、小型工位举升装置、移动式液压工装这类对安装空间有严格限制的场景，区别于常规直连电机，蜗轮减速结构的大减速比特性可以在低直流电压输入下输出足够的驱动扭矩，匹配小排量齿轮泵的输入转速需求，避免常规电机直连时扭矩不足导致的泵端憋压、启动过载问题。从结构设计逻辑来看，这款电机采用了分体式集成布局，后端为密封式直流电机本体，机壳采用深拉伸钢质壳体做全包覆处理，表面做防锈喷塑处理，适配多尘、少量油雾溅洒的车间安装环境，前端的蜗轮减速箱采用压铸铝合金壳体，在保证结构刚性的前提下尽可能降低整体自重，减速箱的输出轴采用偏心布局，

　　和电机主轴呈90度垂直排布，这种正交传动的结构可以大幅缩减动力单元的轴向安装尺寸，让整个液压动力包可以在狭小的设备腔体内部完成布局，不需要额外预留联轴器的安装空间。在安装边界的设计上，减速箱壳体上预留了三个带内螺纹的安装凸台，凸台端面做了精铣加工保证安装平面的平面度，安装时可以直接通过螺栓将电机总成固定在液压泵的阀块安装面上，输出轴直接插入液压泵的内花键连接孔，省去了额外的联轴器、连接法兰等过渡零件，减少了传动环节的功率损耗，同时也降低了装配时的同轴度调整难度。输出轴端采用了双唇口骨架油封做动密封，配合减速箱结合面的密封胶涂层，可以有效避免减速箱内部的润滑脂泄漏，同时也能阻挡外部液压油、灰尘侵入减速箱内部，保证蜗轮蜗杆副的润滑寿命。

　　电机的尾部端盖预留了接线柱安装位，接线端做了绝缘防护结构，适配12V、24V常见的低压直流供电场景，满足移动式设备、蓄电池供电设备的使用需求。从功能特性来看，蜗轮蜗杆结构自带的自锁特性可以在电机断电时锁止输出轴，避免液压系统受外部负载反压出现倒转，不需要额外在泵端加装单向锁止机构，简化了整个液压回路的设计，对于需要长时间保持负载位置的举升类设备来说，这个特性可以大幅降低系统的保压压力，减少液压系统的内泄损耗。在建模细节上，整个模型完整还原了电机壳体的散热筋结构、减速箱的拔模斜度、安装凸台的螺纹孔特征、输出轴的键槽尺寸，同时也保留了电机固定螺栓、密封端盖等细节特征，在做液压站整体装配干涉检查时，可以直接导入模型做布局验证，

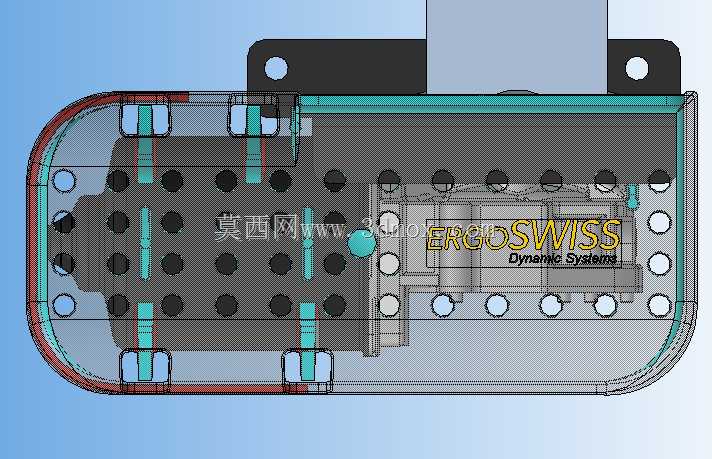

　　不需要再对模型做额外的特征简化，安装孔位、轴伸尺寸、外接轮廓都和实物保持一致，能够直接用于设备的整体布局设计、安装空间校核，也可以作为同类直流减速电机选型时的结构参考，对比不同厂家产品的安装尺寸兼容性。在实际使用场景中，这类电机通常和小排量高压齿轮泵配套使用，组成独立的微型液压动力单元，用于驱动单作用或者双作用液压缸，常见于可调高度的工业工作台、医疗护理床、小型液压举升平台、移动式液压维修机具这类设备上，相比交流驱动的液压动力单元，直流供电的特性让设备不需要依赖固定交流电源，可以在无外接供电的场景下使用，而蜗轮减速结构的大扭矩输出特性，可以让电机在较低功率下满足液压泵的驱动需求，降低供电系统的电流负载，延长蓄电池的续航时间。设计时针对蜗轮副的润滑做了封闭式腔体设计，减速箱内部的储油腔可以填充长效润滑脂，做到全生命周期免维护，不需要定期补充润滑油，减少了设备后期的维护工作量，壳体上的安装凸台做了加厚处理，能够承受液压泵工作时的反作用力矩，避免长期负载下出现安装孔开裂、壳体变形的问题。
