三菱UT-AX4四极附加接触器三维结构

　　在低压配电与工业控制回路的搭建过程中，主接触器往往受本体触点组数限制，难以同时覆盖主回路通断、状态反馈、联锁控制、信号触发等多支路的同步动作需求，这类场景下附加接触器作为主接触器的扩展配套部件，能够在不额外占用安装导轨空间、不增加独立控制回路布线复杂度的前提下，快速拓展触点容量与触点数量，是机床控制回路、自动化生产线配电单元、小型成套控制柜、电机正反转控制回路中十分常见的配套电气元件。本次呈现的UT-AX4四极附加接触器，是适配三菱系列交流接触器的专用扩展附件，整体结构采用模块化卡扣式设计思路，建模过程中完全还原了实物的装配逻辑，无需额外紧固件即可与对应规格的主接触器本体实现快速卡合，对接面的定位凸台、卡扣弹性臂、

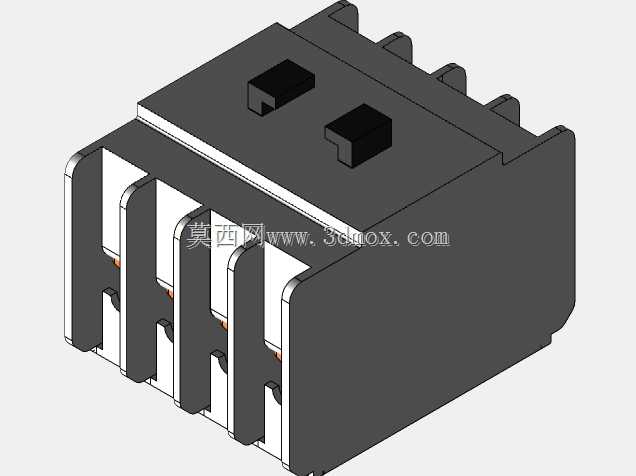

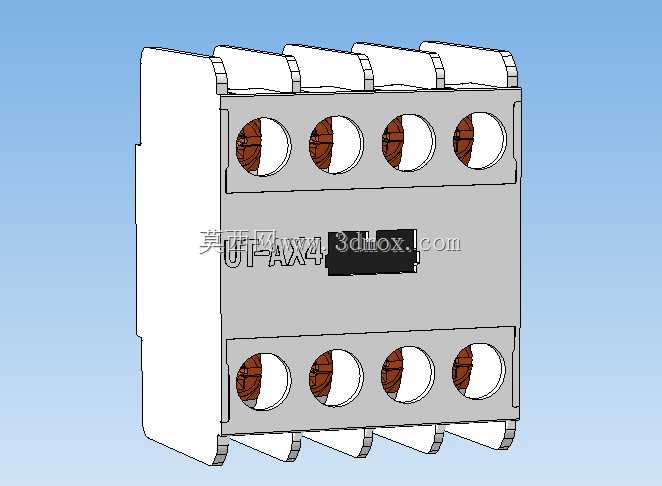

　　触点联动拨槽的尺寸均按照实物测绘参数还原，能够保证虚拟装配时与主接触器模型的联动结构完全匹配，不会出现干涉、错位、卡滞等装配问题。从外形结构来看，该部件整体采用阻燃工程塑料外壳，主体为规整的长方体结构，上下两排各布置4组圆形接线端子孔位，单排端子间距统一，接线端的铜嵌件结构、压线螺丝的让位槽、端子标识的刻印位置都在模型中做了细节还原，方便设计人员在做控制柜布线模拟时，准确预留接线操作空间、计算冷压端子与导线的弯曲半径，避免实际装配时出现导线与相邻部件干涉、压线操作空间不足的问题。安装边界方面，该附件的宽度与配套主接触器的上端面宽度完全一致，卡装后不会超出主接触器的侧面轮廓，在做柜内元器件排布时，无需为该附件额外预留侧面安装间隙，

　　仅需在主接触器上方预留对应高度的空间即可，其顶部的端子排高度、底部与主接触器对接的插入深度都做了精准还原，能够直接用于整柜的三维布局干涉检查，帮助结构设计人员提前排查排布缺陷，减少实物装配阶段的整改工作量。功能特性上，该四极附加接触器的触点组与主接触器的动作机构完全联动，主接触器吸合时四组附加触点同步动作，可根据实际回路需求配置为常开或常闭触点组合，既可以用于控制回路的自锁、互锁逻辑搭建，也可以接指示灯、PLC输入端口做设备运行状态的信号反馈，还能带动小功率的辅助负载，触点的载流参数、绝缘间隙都符合低压电器的相关设计规范，模型中还原了触点腔的内部隔筋结构，相邻触点之间的绝缘隔断、灭弧腔的简易结构都有体现，

　　能够帮助电气设计人员更直观地理解部件的内部构造。建模过程中对部件的外观细节做了完整还原，包括外壳表面的型号丝印位置、卡扣的弹性形变预留结构、端子孔的倒角细节、外壳的分模线位置都做了写实处理，既可以用于产品展示、装配教学的可视化素材，也可以直接导入电气设计软件作为元器件库模型使用，无需二次修改尺寸即可完成整柜的布局设计。在实际工程应用中，这类附加接触器的选型往往需要和主接触器的系列规格严格匹配，不同品牌、不同框架等级的主接触器对应的附加触点模块卡扣位置、联动拨杆的行程都存在差异，该模型的对接结构完全对应三菱UT系列接触器的安装接口，设计选型时可以直接调取匹配，避免出现选型错误导致的配件无法安装的问题。对于三维建模从业者而言，这类电气元件的建模重点在于安装接口的尺寸准确性，而非外观的过度渲染，因为这类模型的核心使用场景是装配干涉检查、布局模拟，因此建模时优先保证安装面的定位尺寸、卡扣的配合尺寸、端子的位置尺寸与实物完全一致，外观圆角、表面纹理等细节在不影响整体尺寸的前提下做适当简化，既能够保证模型的实用性，也能控制模型的文件大小，方便大装配体的流畅运行。在做控制柜的三维布线时，该模型的端子位置准确，能够直接定义接线点坐标，自动生成布线路径，大幅提升布线设计的效率，减少人工统计接线长度的误差。
