三菱SD-T35BC接触器搭配TH-T25BC热继电器结构

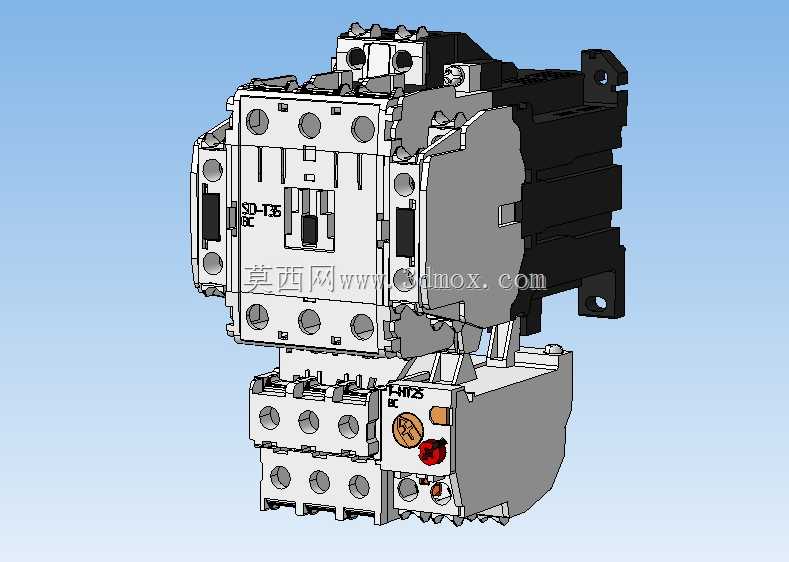

　　这套低压电气组合件，是工业配电与设备控制回路里的核心执行与保护单元，日常在工厂产线控制柜、机床动力回路、小型成套配电设备里随处可见，承担着主回路通断与负载过载保护的双重作用。从结构设计来看，接触器本体采用模块化拼接思路，上部为电磁驱动与主触头腔体，侧面预留了辅助触头的扩展安装位，不需要额外改动主体结构就能拓展信号反馈触点，适配不同的控制逻辑需求；下部热继电器采用插接式安装结构，直接与接触器主出线端对接，省去了单独接线的工序，同时能保证主回路连接的接触可靠性，避免二次接线带来的接触电阻过大、接线松动等隐患。

　　从实际功能逻辑上看，接触器部分负责接收控制回路的通断信号，通过内部电磁线圈吸合带动动触头动作，实现三相主回路的带电分合，本体的灭弧室结构针对AC3类负载的通断场景做了适配，能快速分断电机类负载启动时的冲击电流，避免触头拉弧烧蚀；热继电器部分则是通过双金属片受热形变的原理，实时监测主回路的运行电流，当负载出现过载、缺相导致电流超过设定阈值时，内部机构动作触发常闭触点断开，切断接触器线圈的供电回路，让主回路断电，保护后端的电机、加热元件等负载不会因为长时间过流烧毁。

　　在安装边界与尺寸适配方面，整套组合件采用标准35mmDIN导轨安装结构，背部的卡扣结构可以直接卡装在控制柜的标准导轨上，不需要额外打孔固定，安装时的水平预留间隙需要满足侧面散热要求，上下方预留的接线空间要能容纳对应线径的电缆压接端子，主回路进出线端的接线螺丝扭矩有明确的工程要求，避免压接过松导致发热、过紧导致端子滑丝。接触器本体的接线端子排布采用上下对称结构，上进下出的接线逻辑符合常规电气施工的布线习惯，热继电器的电流调节旋钮设置在正面操作侧，柜门关闭状态下如果预留了操作孔，不需要打开柜门就能调整过载保护的电流整定值，复位按钮同样设置在正面，故障排除后可以直接手动复位恢复设备供电。

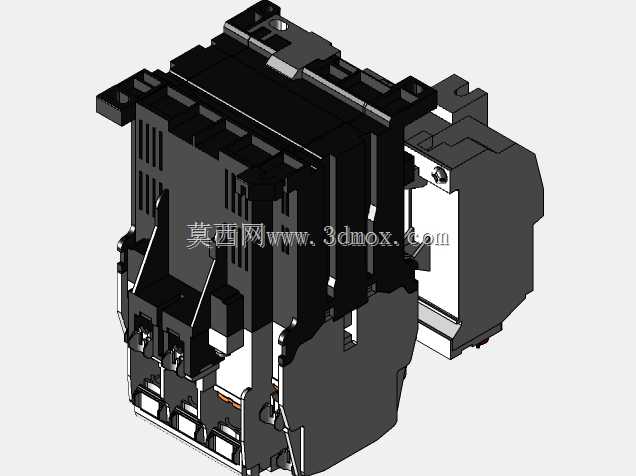

　　建模过程中对部件的细节还原覆盖了实际工程应用的核心关注点：接触器表面的型号标识、接线端子的标识符号、热继电器的测试按钮、状态指示窗口都做了对应还原，部件之间的拼接间隙按照实际产品的装配公差设置，既保证了组合状态下的结构完整性，也能单独拆分展示两个部件的独立结构。在做电气柜三维布局设计时，这套模型可以直接导入装配体，用来校验柜内的安装空间是否充足、布线走向是否合理，避免实际装配时出现部件干涉、接线空间不足的问题；对于做低压电器原理教学、成套设备报价展示的场景，精准的结构模型也能更直观地展示部件的实际形态，比单纯的原理符号更有参考价值。

　　从工况适配的角度来说，这套组合的安装姿态要求为垂直安装，倾斜角度不能超过行业标准规定的阈值，否则会影响热继电器的动作精度，也会导致接触器的吸合可靠性下降；模型还原了部件表面的散热筋结构，这些结构在实际运行中能增大散热面积，降低大电流通断时的本体温升，建模时没有省略这些细节，就是为了在做热仿真分析或者布局校验时，能准确还原部件的实际外形尺寸，避免因为模型简化导致散热空间预留不足，实际运行时出现部件过热的问题。另外热继电器上的测试脱扣机构、动作指示件也都做了结构还原，在做虚拟装配培训或者操作演示时，可以直观展示这些功能部件的位置，帮助现场运维人员快速熟悉操作点位。
