带安装支架的多辊筒输送机承载段结构

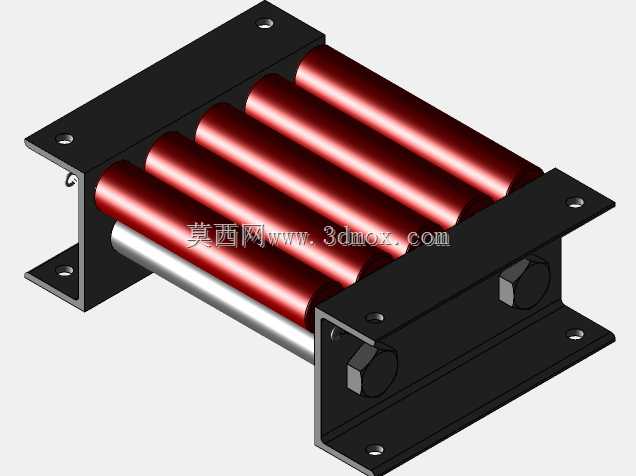

　　这套辊筒组件主要适配轻型散料、规整包装箱类物料的水平输送场景，常见于电商仓储分拣线、车间工序间周转线、小型包装线的进料过渡段，相比单辊筒支撑结构，多辊并排布置的形式能大幅降低单件物料接触时的辊面压强，避免软包装物料被卡滞、硬质薄壁工件被硌出压痕。从结构组成来看，两侧采用折弯成型的C型安装支架作为承载基体，支架上预制的沉头安装孔可直接通过螺栓固定在输送线的侧梁上，不需要额外焊接转接件，现场安装调整时只需松开螺栓就能微调组件的前后位置，适配不同线体的拼接公差。辊筒部分分为上下两层布置，上层五根平行的红色辊筒为主要承载工作面，辊筒两端通过内嵌的轴承与支架连接，转动阻力小，物料通过时能依靠摩擦力带动辊筒自转，

　　不会出现滑动摩擦刮花工件表面的情况；下层单根黑色辊筒为辅助承托结构，主要用于承接上层辊筒缝隙处漏下的细小碎屑，同时也能对上层辊筒的安装间距起到限位参考作用，避免长期运行后辊筒轴端窜动导致间距不均。设计时优先考虑了安装边界的适配性，支架的整体宽度控制在常规轻型输送线的侧梁内距范围内，安装孔的孔距匹配市面上主流的铝型材输送梁、碳钢焊接机架的标准孔位，不需要现场二次打孔就能直接装配；辊筒的上平面高度与常规输送线的工作面高度保持一致，作为过渡段使用时不会出现台阶落差，避免物料通过时发生卡滞或倾翻。辊筒的直径选型经过载荷校核，单根辊筒的额定承载能满足10kg以内的物料通过需求，五根辊筒的排布间距控制在较小范围，即使是尺寸较小的包装盒、

　　扁平类工件也不会出现卡入辊缝的情况，同时辊筒表面做了光滑处理，不会勾挂包装纸箱的封箱胶带、编织袋的纤维丝。两侧支架的折弯边做了圆角处理，避免安装调试时划伤操作人员，轴端的固定采用侧面顶丝锁紧的方式，后期维护更换辊筒时不需要拆解整个支架，只需松开对应位置的顶丝就能抽出辊筒更换轴承或辊面，大幅降低运维的时间成本。在实际产线布局中，这类组件既可以作为独立的短距离输送单元，用于两台设备之间的物料衔接，也可以多组拼接组成更长的输送线，拼接时相邻组件的支架端面对齐后通过连接板固定即可，辊面的高度差可通过支架上的腰型安装孔进行微调，保证整条线的工作面平面度误差控制在允许范围内。针对不同的使用场景，辊筒的材质也可以根据需求替换，比如输送有腐蚀性的物料时可以换成不锈钢辊筒，输送静电敏感类电子元器件时可以换成包胶防静电辊筒，支架本身的安装尺寸不需要做任何改动就能兼容不同材质的辊筒互换，通用性较强。
