金属加工用可调式定位挡块结构

　　在常规金属切削加工、小型零件装夹工位上，这类可调挡块是工位上出镜率极高的定位元件，不管是普通台虎钳配套装夹，还是小型工装台面上的工件轴向定位，都能见到这类结构的身影。很多时候加工批量不大的轴类、条料类工件，不需要制作专用定位靠山，用这种可调挡块就能快速完成定位调整，大幅减少换产时的工装调试时间。

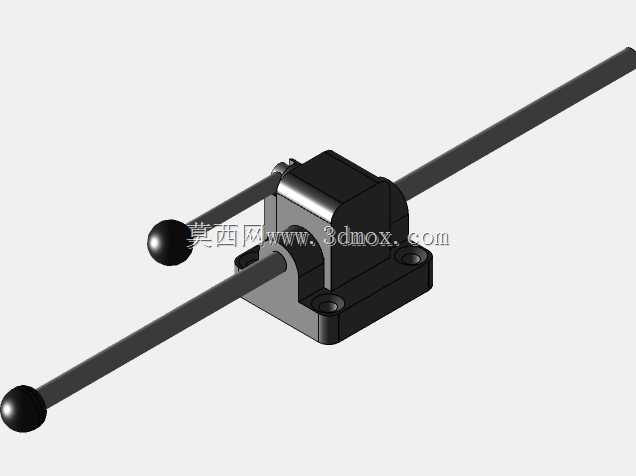

　　从结构功能上看，这套挡块采用了双杆导向的锁紧结构，两根平行的光杆作为调整导向轴，穿过黑色的夹具体基座，一端带球头的操作手柄用来控制锁紧状态，扳动球头手柄就能带动内部的锁紧机构放松或者夹紧导向光杆，实现挡块位置的无级调整。和单杆导向的挡块相比，双杆结构不会出现调整时的转动偏移，定位面的角度始终保持一致，不需要每次调整后重新校正定位面的垂直度，这点在频繁调整工位的场景下实用性很强。夹具体基座底部预留了安装孔位，可以通过螺栓直接固定在工装台、机床工作台的T型槽或者虎钳的固定钳身上，安装边界的适配性很强，不需要额外加工复杂的安装基面，只要基座底面和安装面贴合，锁紧固定螺栓就能保证整体的刚性。

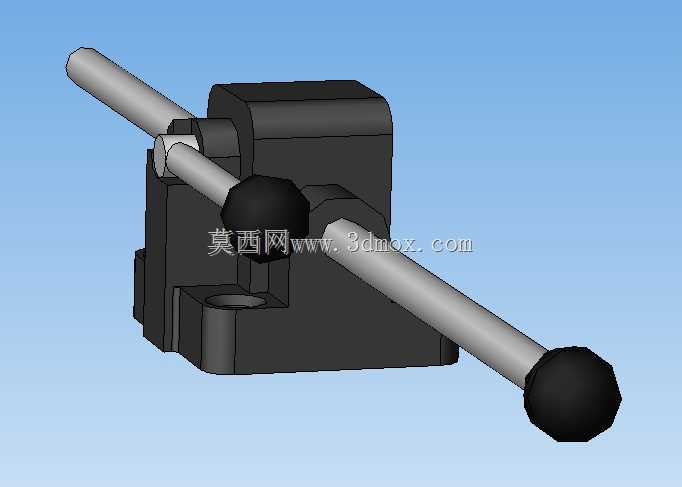

　　设计思路上，这套结构没有采用复杂的齿条锁紧或者螺纹微调结构，而是用了偏心锁紧的原理，球头手柄连接的偏心轴在扳动时，会推动内部的锁紧块压紧导向光杆的表面，依靠摩擦力实现位置固定，这种结构的优势是调整速度快，松开手柄就能快速推拉光杆调整挡块的伸出长度，扳下手柄就能立刻锁死，不需要像螺纹调节那样反复旋转螺母，适合需要快速切换定位尺寸的小批量加工场景。导向光杆的端部没有做尖锐的边角，而是做了圆滑的球头处理，一方面是操作推拉的时候不会划伤操作人员的手部，另一方面也避免工件送料定位时尖锐边角刮伤工件的已加工表面。夹具体本身的轮廓做了圆角过渡，没有突出的尖锐棱边，符合工装设计的安全要求，日常清理工位切屑的时候也不会被棱边刮伤。

　　从实际使用的场景来看，这类挡块最常应用在铣床、钻床的工位上，比如加工长条状零件的端面孔、或者铣削定长的台阶面时，把挡块调整到需要的长度位置锁紧，工件送料到贴住挡块端面就可以直接装夹加工，不需要每次都用钢尺测量定位尺寸，能有效减少重复定位的尺寸误差。在台钻上进行批量钻孔作业时，把挡块固定在钻床工作台面上，调整好工件的定位距离，就能快速完成每个工件的定位，加工出来的孔位一致性远高于手动逐件测量的效果。和固定式的靠山挡块相比，这种可调结构的适配范围更广，不需要根据不同的工件长度制作多个不同尺寸的固定挡块，一套结构就能覆盖一定范围内的长度定位需求，减少工装的存储和管理成本。

　　结构的刚性设计上，夹具体的基座部分做了加厚的实体结构，导向光杆和基座的配合孔采用了小间隙配合，锁紧时偏心块的压紧力直接作用在光杆的圆柱面上，接触面积足够大，锁紧后不会因为切削过程中的振动出现位置滑移。球头手柄的力臂长度经过匹配，操作人员只需要用很小的力扳动手柄，就能产生足够的锁紧摩擦力，不需要额外使用加力杆，操作的便捷性很高。导向光杆的表面做了硬化处理，长期和锁紧块摩擦也不会出现明显的磨损，能长期保持调整的顺畅度和锁紧的可靠性，日常维护只需要定期在光杆表面涂抹少量润滑脂，清理掉表面附着的切屑和切削液残留即可，没有复杂的维护需求。

　　安装尺寸方面，夹具体基座的底面为平整的安装基准面，两个安装孔的孔距适配常规的工作台T型槽间距，不管是安装在标准的机床工作台上，还是固定在自制的工装平板上，都能快速对齐安装孔位。导向光杆的调整行程覆盖了常规小零件加工的定位长度需求，调整过程中两根光杆同步滑动，不会出现卡滞，即使是手上沾有切削液的状态下，握住球头也能顺畅完成推拉调整和锁紧操作。定位端面和导向光杆的轴线保持垂直，工件贴靠定位时不会出现角度偏差，保证加工尺寸的准确性。
