气动压力机用弧形铸造台架结构设计

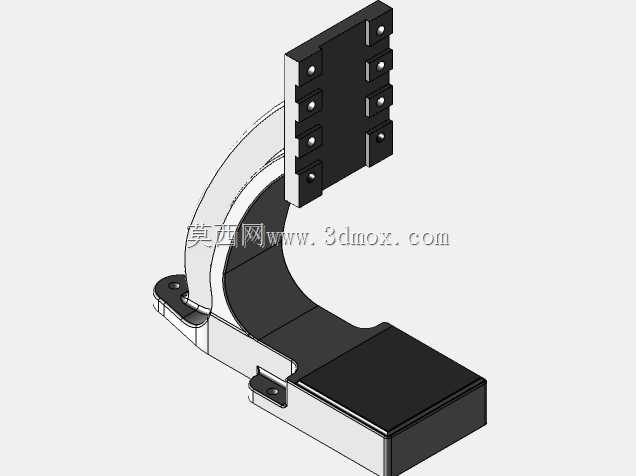

　　在小型零部件压装、冲压成型以及轻载荷精密装配的车间工位场景中，气动压力机的台架作为承载执行机构、定位加工工件的核心支撑部件，其结构刚性、安装适配性直接决定了设备运行的稳定性与加工精度。这款弧形结构的铸造台架，是针对小吨位气动压力机的安装需求开发的支撑构件，区别于传统立式直臂台架的结构形式，采用弯臂式的整体布局，能够在有限的工位占地范围内拓展垂直方向的作业空间，适配不同高度的工装夹具与待加工工件的放置需求。

　　从实际功能层面来看，该台架承担着多重承载作用：上端的多安装孔位平面用于固定气动压力机的气缸执行单元，孔位采用矩阵式排布，可适配不同安装孔距的标准气动冲裁、压装气缸，无需额外加工转接板即可完成主机固定；下端的平台区域为工件放置工作台，平面经过铣削加工处理，平面度控制在装配公差允许范围内，可直接放置小型工装夹具、待压装的零部件，也可根据加工需求加装定位挡块、导柱导套组件，满足不同工序的定位要求。弯臂的弧形过渡结构并非单纯的外形设计，而是经过受力路径优化的结果：气动压力机在作业时，气缸输出的垂直下压力会通过上端安装面传递到台架整体，弧形结构能够将垂直载荷平滑分流到下端底座的整个支撑平面，避免直臂结构容易出现的应力集中问题，减少长期交变载荷下的结构变形风险，同时弧形的内凹空间也为操作人员上下工件预留了充足的操作空间，避免直臂结构容易出现的操作干涉问题。

　　在安装边界的设计考量上，该台架的下端底座采用加宽的矩形结构，底部预留了与设备机架、工作台面连接的固定孔位，可通过T型螺栓或者膨胀螺栓直接固定在标准工业工作台或者车间地面的预埋板上，安装后整体重心落在底座支撑面的中心区域，即使在气缸满行程输出压力的工况下，也不会出现台架倾覆、晃动的问题。上端安装面的孔位间距参考了主流小型气动压力机的气缸安装尺寸标准，覆盖了常见的63缸径、80缸径气动气缸的安装孔距范围，设备选型时无需重新测绘安装孔位即可完成适配，大幅缩短设备组装的调试周期。台架的侧壁厚度经过受力仿真校核，在保证整体刚性满足额定压力下形变量不超过0.02mm的前提下，尽可能优化了壁厚分布，去除了非受力区域的多余材料，既降低了铸件的整体重量，也减少了铸造过程中容易出现的缩孔、砂眼等缺陷概率，提升铸件的成品率。

　　从结构设计的思路来看，这款台架采用一体化铸造的工艺方案，相较于焊接式台架，整体结构的抗震性能更优，在气动气缸高频往复作业的工况下，不会出现焊接台架常见的焊缝开裂、连接螺栓松动的问题，长期使用的维护成本更低。铸造后的台架经过时效处理，消除了铸件内部的残余应力，后续机加工完成后不会因为应力释放出现安装面变形的问题，保证设备长期使用的精度保持性。台架的走线区域在弯臂内侧预留了隐式的走线槽，可将气缸的气管、磁性开关的信号线收纳在槽内，避免管线外露被工件剐蹭、被加工废料污染，提升设备整体的整洁度与管线使用寿命。在实际工位适配中，该台架可单独作为小型气动压装单元的支撑结构使用，也可集成到自动化生产线的工位中，配合自动送料机构完成小零件的自动压装、铆接工序，其弧形的结构形式不会遮挡操作人员的观察视线，方便调试过程中观察工件的压装状态，及时调整压装行程与压力参数。针对不同的加工工况需求，台架的下端工作台面还可拓展安装落料孔、废料收集槽等附属结构，压装产生的废料可直接通过落料孔进入收集装置，无需人工清理工作台面，提升连续作业的效率。
