移动式GEKA P55液压冲剪加工设备结构

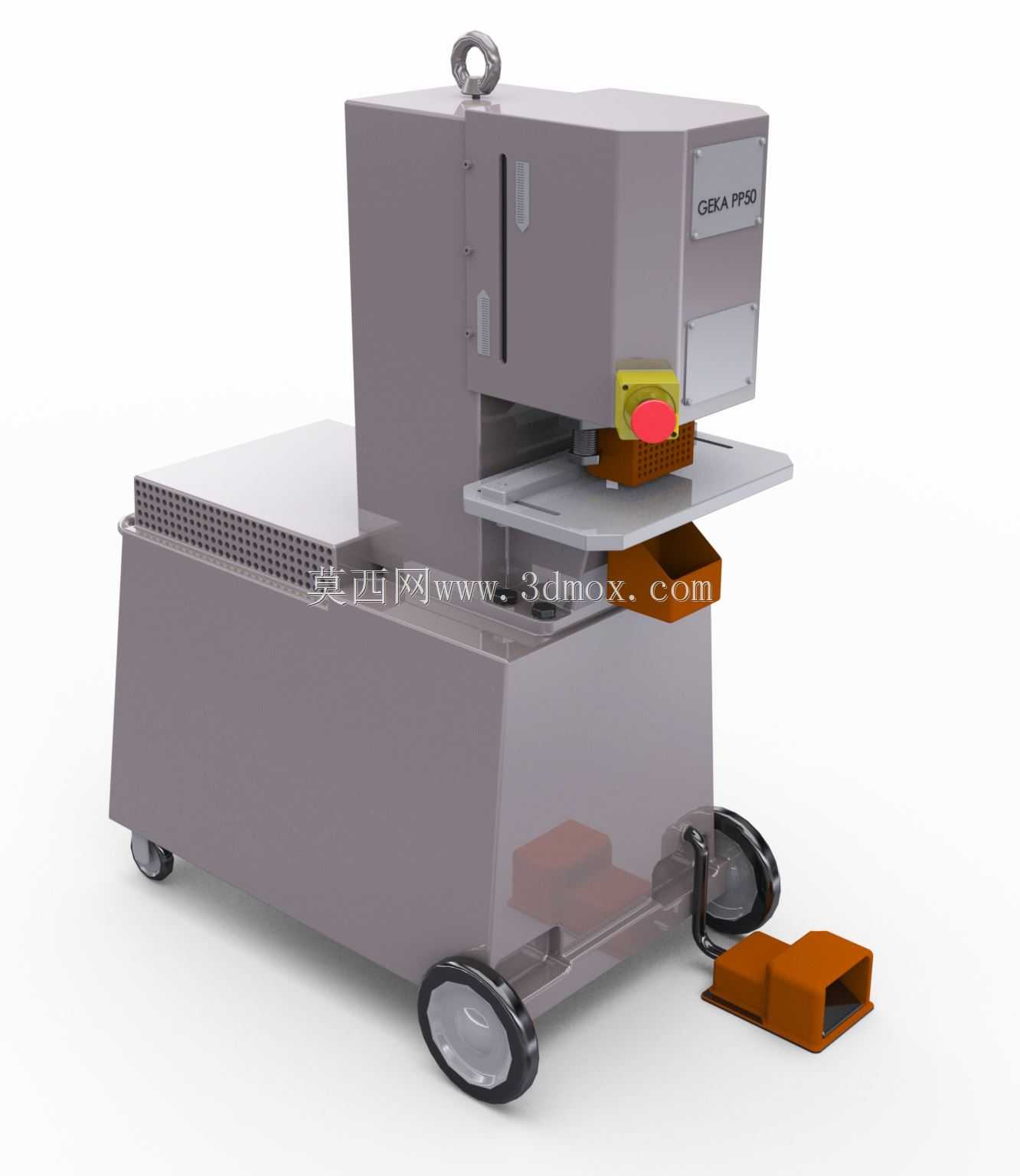

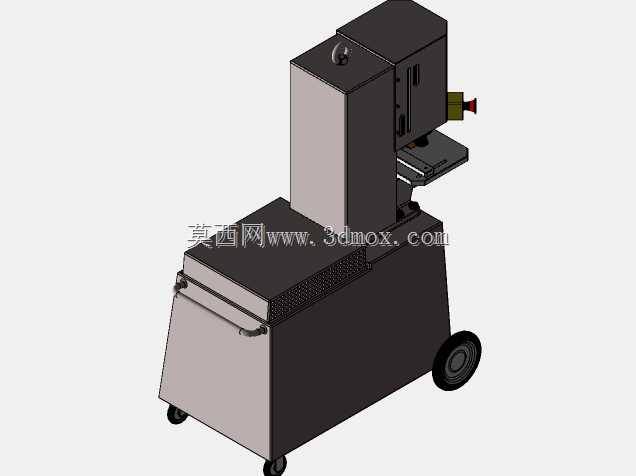

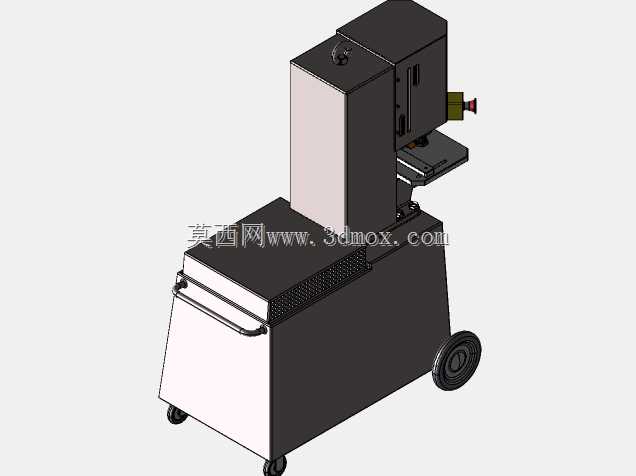

　　这款冲剪设备的结构设计完全围绕中小型金属加工车间的灵活作业需求展开，底部配置的两个定向脚轮与两个万向带刹脚轮，配合机身侧面的牵引扶手，可在车间不同工位间快速转场，无需额外吊装设备，适配多品种小批量的钣金、型材加工场景，比如钢结构小件加工、五金配件冲孔、角钢槽钢切角等作业，都能直接推到待加工物料旁操作，减少工件转运的时间损耗。设备采用分体式脚踏控制结构，脚踏单元通过柔性线缆与主机连接，操作人员可根据工件摆放位置调整脚踏的放置位置，作业时双手扶持工件对位，脚踩控制冲压动作，兼顾操作安全性与对位精度，避免手部靠近冲压工位的风险。机身主体采用厚钢板焊接的箱式结构，下部腔体作为液压系统的安装空间，同时兼做液压油油箱，

　　这种集成式设计既压缩了设备整体占地面积，又能利用钢板壳体的刚性抵消冲压作业时的反作用力，减少作业时机身的振动幅度，保证冲孔、剪切的断面精度。上部冲压工位配置了可调节的工件定位平台，平台表面加工有T型槽，可快速安装不同规格的定位挡块，适配不同尺寸的工件定位需求，工位处的模具安装位采用快换式结构，无需复杂拆装即可更换冲孔模、切角模、扁钢剪切模等不同功能的模具，实现一机多用，覆盖大部分常规的金属型材、板材的冷冲压加工需求。设备顶部设置的吊环是为了设备长途转场或者进厂吊装时使用，日常车间内短距离移动则依靠底部脚轮即可，这种双移动方案的设计兼顾了厂内灵活移动与厂际转运的需求。从安装边界来看，设备作业时需要预留的空间除了机身本身的占地外，

　　还需要在进料侧预留至少1.2米的工件摆放空间，出料侧预留0.8米的工件取放空间，脚踏单元的放置区域需要距离机身0.5米左右，保证操作人员有足够的操作空间，设备放置的地面需要保证平整，脚轮刹紧后机身的水平度偏差不超过0.5度，避免冲压时因机身倾斜导致模具受力不均，出现模具损坏或者加工精度超差的问题。冲压工位的安全防护设计采用了固定式防护挡板与急停按钮结合的方案，操作位旁的红色急停按钮可在出现异常时瞬间切断液压系统动力，停止冲压动作，防护挡板可阻挡冲压时可能产生的金属飞屑，保护操作人员安全。液压系统的散热结构设计在机身侧部的格栅通风口处，依靠自然通风即可满足连续作业时的散热需求，无需额外配置冷却系统，

　　降低了设备的结构复杂度与后期维护成本，日常维护仅需要定期检查液压油液位、更换液压滤芯、检查模具磨损情况即可，维护点都设置在机身易触及的位置，不需要拆解机身主体即可完成常规保养作业。在实际加工场景中，这款设备可完成6mm以内钢板的冲孔、50*50等边角钢的切角与剪切、100mm以内扁钢的剪断等作业，加工时的对位精度可控制在0.2mm以内，满足大部分通用五金加工、钢结构小件制作、配电箱壳体加工等行业的精度要求，相比固定式的大型冲剪设备，它的灵活性更高，设备投入成本更低，适合小型加工车间、维修班组、工地现场的金属加工作业使用，不需要专门做设备基础，放置在平整的水泥地面上刹紧脚轮即可开机作业，转场时仅需要断开电源，收拢脚踏线缆即可推动转移，不需要复杂的拆机流程。
