d166管道固结扇形直接压合工装结构

　　这套压合结构主要面向中小口径金属管道的端部固结加工场景，在市政管网配件预制、车间流体管路批量生产、暖通管道预装环节都能适配，核心作用是通过直压方式完成管道端部扇形结构的固结成型，替代传统焊接、螺纹旋合的低效工艺，尤其适合薄壁不锈钢、镀锌钢管类的管路连接件加工，压合后连接位无焊缝应力集中，密封一致性远高于手工焊接作业，在批量管路预制生产线中，可直接配套自动化送料机构完成连续压装作业，无需人工反复对位调整。

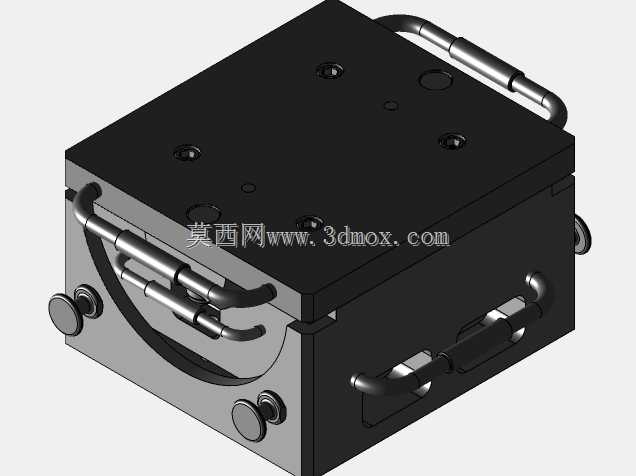

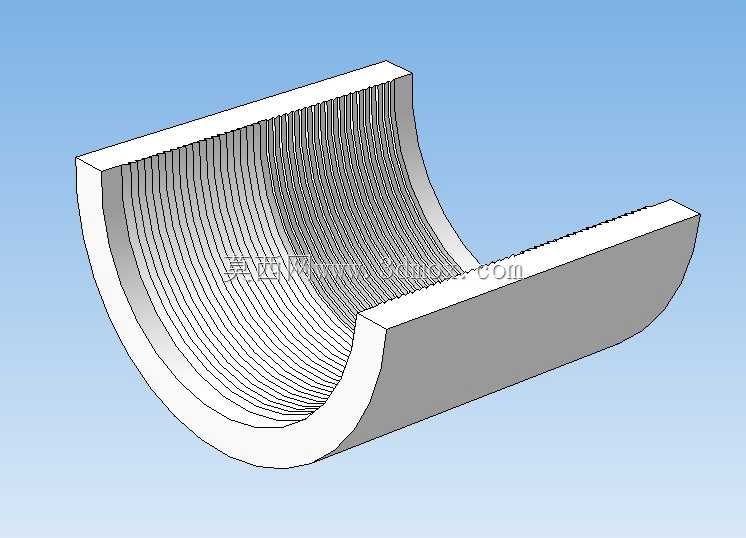

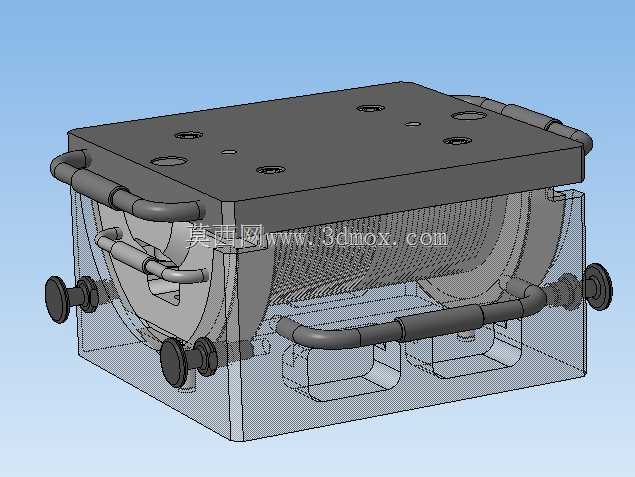

　　从功能特性来看，整套结构采用上下模直压布局，上模座设置6处定位安装孔，可直接固定在标准压力机的滑块端面，孔位间距适配市面通用80吨及以下吨位开式压力机的安装螺孔分布，无需额外加工过渡连接板；下模座设置两处定位卡槽，可快速卡装在压力机工作台的T型槽内，安装对位时间控制在10分钟以内，换模效率远高于定制类专用压模。模腔内部设置与d166管道外径匹配的扇形定位型腔，管道插入后径向间隙控制在0.2mm以内，压合过程中不会出现管材偏移、褶皱问题，型腔表面做渗氮处理，硬度达到HRC58-62，连续压合10万次以上不会出现拉毛、凹陷磨损。模体四周设置的环形管路为冷却回路，在连续压装作业时可通入循环冷却水，控制模腔温度不超过60℃，避免薄壁管材因模温过高出现退火软化，影响压合位的结构强度。侧面设置的4组可调定位挡块，可根据管道插入深度调整限位位置，适配不同长度的管道压装需求，挡块调整采用细牙螺纹传动，调整精度可达0.1mm，压合深度一致性误差可控制在0.15mm以内，无需后续二次修整加工。

　　设计过程中优先考虑了现场作业的实操性，上下模合模导向采用模体自带的锥面定位结构，无需额外加装独立导柱导套，减少了模体整体占用空间，整套模体闭合高度为220mm，最大开模行程预留120mm，可满足d166管道压合时的成型行程需求，不会出现行程不足导致的压合不到位问题。模体两侧设置的搬运把手采用圆钢弯制焊接，表面做包胶处理，人工换模搬运时握持不易打滑，单套模体总重量控制在85kg，两名作业人员即可完成换模搬运，无需调用起重设备，适配中小加工车间的设备配置条件。压合型腔的扇形结构采用等强度设计，压合时管材受力均匀分布在整个扇形接触面上，不会出现局部应力过大导致的管材开裂问题，针对壁厚1.5-3mm的金属管道都能适配，无需更换模芯，仅需调整压力机的压合吨位参数即可完成不同壁厚管材的加工。

　　从安装边界来看，整套结构的上模座外形尺寸为长320mm、宽240mm、厚35mm，下模座外形尺寸与上模座一致，安装时压力机工作台面的最小预留尺寸需达到长400mm、宽300mm，即可满足模体固定及管道上下料的操作空间需求；冷却回路的接口采用标准G1/4管螺纹，可直接对接车间现有冷却水系统，无需额外转换接头。侧面的定位挡块伸出长度最大可调至50mm，管道插入定位后，伸出模体的管道长度最小可支持80mm的短管压装，不会出现短管无法定位的问题。模体底部设置的排屑槽可将压合过程中产生的金属氧化皮、碎屑自动导出模腔，不会出现碎屑堆积在型腔内导致的压合面凹坑问题，日常维护仅需每班作业结束后用压缩空气吹扫模腔即可，无需拆解清理，维护成本极低。在实际生产验证中，这套结构的单工位压合节拍可达到12秒/件，相比传统焊接工艺效率提升6倍以上，压合后的连接位拉脱力可达到管材本体强度的90%以上，满足1.6MPa工作压力下的管路密封使用要求，在给排水、消防、暖通管路的预制加工场景中具备极强的适配性。
