Novatek REV-201导轨式时间继电器结构

　　在低压配电与工业控制回路的搭建过程中，时间继电器是实现时序逻辑控制的核心基础元件，这款Novatek REV-201型时间继电器的三维结构还原，完全贴合工业现场实际使用的器件形态，可直接用于电气柜三维布局、控制回路模拟装配的设计环节。从实际应用场景来看，这类双延时通道的时间继电器常被用在电机星三角启动延时切换、输送带顺序启停控制、照明回路定时通断、设备工艺动作间隔延时等场景，相比单通道时间继电器，它可以独立设置两路延时参数，能在不额外增加器件的情况下完成两段式时序控制，减少柜内元件占用空间，降低配线复杂度。

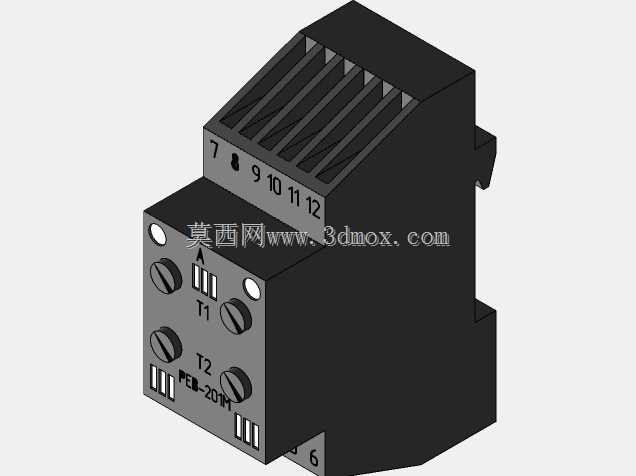

　　从功能特性上看，器件正面设置的T1、T2两个调节旋钮分别对应两路独立的延时通道，每个旋钮旁都配有对应的状态指示窗口，调试人员可以直接通过旋钮调整延时时长，不需要额外连接编程设备，适配现场快速调试的需求；顶部的7-12号接线端子采用螺钉压接结构，端子旁清晰标注了端子序号，接线时可以快速对应原理图的端子定义，避免错接；器件侧面的导轨卡扣结构是标准DIN35mm导轨适配结构，安装时只需要将卡扣卡在电气柜的安装导轨上即可完成固定，不需要额外打孔安装支架，拆卸时拨动卡扣锁舌就能快速取下器件，方便后期维护更换。

　　做这个三维结构的时候，首先要把控的是安装边界的尺寸精度，因为电气柜内的布局空间通常十分紧凑，器件的宽度、深度、高度尺寸直接影响柜内的走线空间和相邻元件的安装间隙，建模时严格按照实物的安装尺寸还原，保证器件安装后与相邻的断路器、接触器等元件保留足够的安全间隙，同时顶部的接线端子预留空间要满足压线操作的空间需求，避免后期接线时操作空间不足。外壳的散热格栅结构也做了精准还原，器件上部的斜向格栅是为了在长时间通电工作时，让内部线圈和电路产生的热量能够自然散出，避免密闭空间内温度累积导致元件寿命缩短，格栅的倾斜角度既可以保证散热效率，也能防止上方掉落的金属碎屑直接进入器件内部造成短路风险。

　　正面的调节旋钮做了防滑纹理处理，实际调试时操作人员戴着手套也能顺利转动旋钮调整参数，旋钮旁的刻度标识虽然在三维模型中做了简化还原，但对应的调节角度范围与实际器件的参数调节范围完全匹配，在做虚拟调试的时候可以直观模拟参数调整的操作逻辑。器件底部的定位凸台结构，是为了在导轨安装时抵住导轨边缘，避免器件在导轨上发生横向滑移，保证长期使用过程中接线端子不会因为器件移位受到拉扯力，降低接线松脱的风险。

　　在进行电气柜三维布局设计时，这类元件的模型还原度直接影响最终的装配可行性，很多新手建模时容易忽略导轨卡扣的突出尺寸，导致实际装配时器件无法卡入导轨，或是相邻元件的间隙预留不足，导致接线时工具无法伸入端子位置。这个模型在结构还原时充分考虑了这些工程细节，所有的安装配合尺寸都按照实物的公差范围做了匹配，既可以用于电气设计阶段的布局校验，也可以作为教学演示的模型，帮助初学者理解导轨式安装电气元件的结构特点和安装方式。另外，器件外壳的棱角做了符合工业安全要求的圆角处理，避免安装和维护过程中锋利的边角划伤操作人员，这些细节结构在建模时都做了对应还原，没有做过度的简化，保证模型的工程实用性。
