透明视窗式光学液体流量观测装置

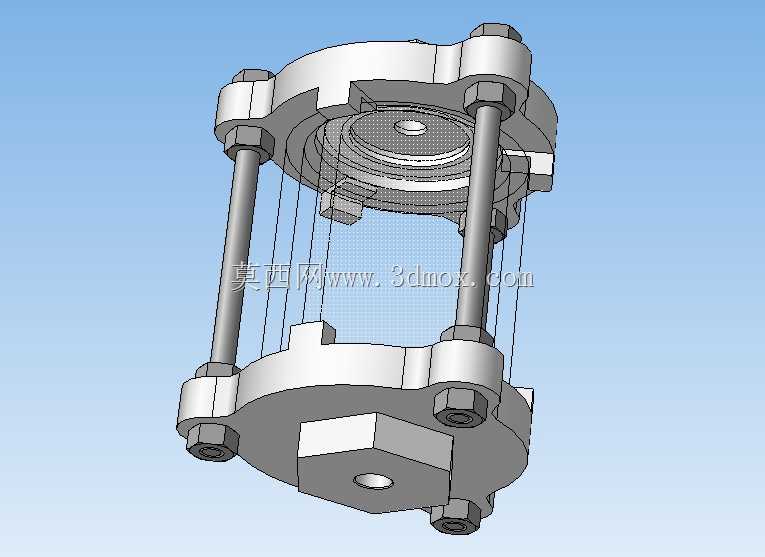

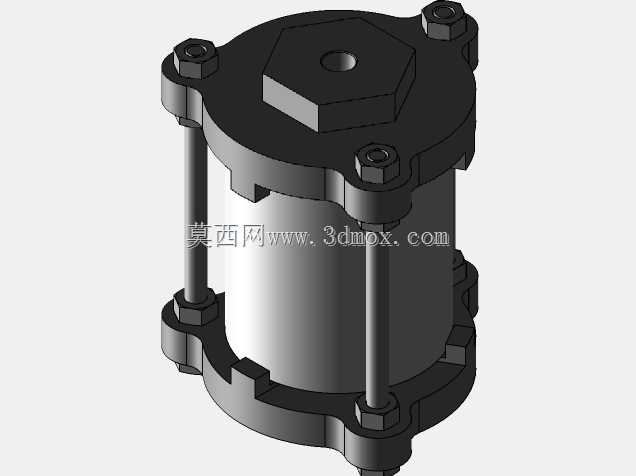

　　在化工流体输送、制药纯化水回路、实验室分析仪器流路、半导体湿法工艺供液系统这类对管路内液体流动状态有可视化观测需求的场景中，这类光学液体流量指示装置是管路系统中不可缺少的观测部件，它不需要外接供电或者额外的传感变送单元，仅依靠透明光学视窗就能让运维人员直接观测管路内部的液体流动状态，判断是否存在断流、气泡夹杂、杂质淤积、流速异常等问题，相比电子式流量开关，它的结构更简单，不存在电子元件老化失效的问题，在强腐蚀、高洁净度、防爆要求的管路场景中适配性更强。从结构设计来看，这个装置采用上下对称的法兰式夹持结构，四根均布的拉紧螺柱配合六角锁紧螺母，将上下金属基座与中间的透明光学观测筒夹紧固定，基座与透明筒的接触位置设计有环形密封槽，配套耐流体腐蚀的密封垫圈，保证在额定管路压力下不会出现渗漏问题。上下基座的中心位置都设计有管路连接接口，其中下基座的接口采用内六角式的外接结构，既可以适配外螺纹式的管路接头，也能配合卡套接头连接硬管或者软管，接口的通径设计匹配常规小口径流体管路的流量范围，不会因为加装这个观测装置造成过大的管路压损。中间的透明观测部分采用高透光率的光学级材质，内壁做了防雾化、防挂液的特殊处理，避免液体长期流过之后在内壁形成水膜或者污渍遮挡观测视线，观测筒的壁厚经过强度校核，能承受管路中常见的工作压力，同时筒壁的透光率足够让运维人员清晰看到内部液体的流动状态，部分同类型结构还会在观测筒内部加装小型的叶轮或者浮标，

　　通过叶轮转动或者浮标位置更直观判断流速大小，这个结构的内部预留了对应安装位，可以根据实际使用需求选配这些内构件。设计过程中首先要考虑的是密封可靠性，因为这个装置是串接在压力管路中的，一旦密封失效就会造成流体泄漏，所以法兰夹紧面的平面度有严格要求，螺柱的预紧力需要均匀施加，避免局部压应力过大压裂透明观测筒，或者预紧力不足导致密封垫圈压合不紧出现渗漏。其次是光学视窗的可视角度设计，整个观测段采用周向全透明的结构，不管从哪个方向都能观察到内部流态，相比传统的单侧视镜结构，观测盲区更小，不需要刻意调整观测位置就能看清内部情况。安装边界方面，这个装置的整体外轮廓为圆柱形，四根螺柱的外切圆直径是安装时需要预留的最大径向空间，

　　上下法兰端面之间的距离是装置的轴向总长度，选型时需要确认管路的安装空间是否能容纳这个尺寸，同时要注意安装方向，虽然这个结构没有严格的流向要求，但如果内部加装了叶轮或者浮标构件，就需要按照标识的流向安装，避免内构件无法正常动作。在实际管路布局中，这类指示装置通常安装在泵出口、过滤器后端、换热设备进出口这些需要重点观测流态的位置，安装时要保证装置的轴向与管路走向同轴，避免管路应力集中在装置的连接接口处，造成接口变形或者密封失效。日常运维中只需要定期擦拭透明观测筒的外表面，检查密封位置有没有渗漏痕迹，不需要额外的拆解维护，当透明筒出现划痕或者雾化影响观测时，只需要松开四根拉紧螺柱，更换中间的透明筒和密封垫圈即可，上下金属基座可以重复使用，

　　维护成本很低。不同于传统的金属转子流量计，这个装置没有复杂的传动或者测量构件，流道内部没有过多的阻流部件，压损非常小，适合对压力损失敏感的低压流体管路，同时全透明的结构能直接观察到液体的颜色、透明度、是否有气泡或者固体杂质，这些是电子式流量传感器无法直接反馈的信息，在很多对流体状态有直观观测需求的工艺环节中，这种纯机械式的光学观测装置有着不可替代的作用。设计建模的时候，需要重点保证四根螺柱安装孔的位置度，确保上下法兰装配之后螺柱能顺利穿入，不会出现别劲的问题，密封槽的尺寸要和选配的密封垫圈尺寸匹配，保证垫圈安装之后有合适的压缩量，透明观测筒的内外径尺寸要和上下基座的定位止口配合，既不能太松导致定位偏移，也不能太紧造成装配时透明筒被挤裂。
