电动迎面直线运动执行机构结构设计

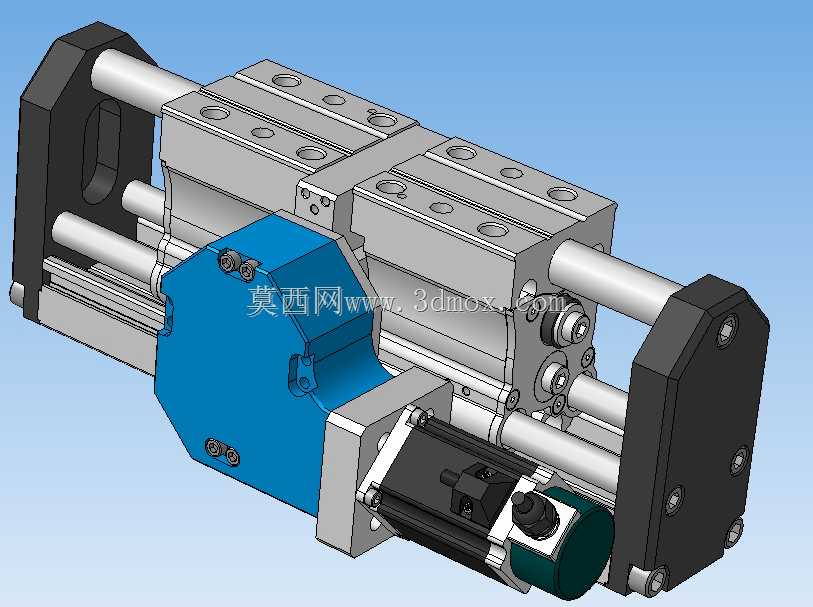

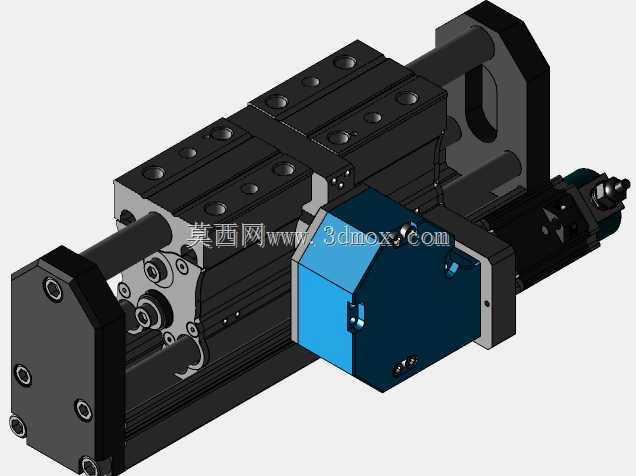

　　在自动化产线的对位贴合、工件推送、精密压装工位里，这类迎面直线运动机构是替代气缸、液压缸的核心执行部件，尤其适合需要多位置停驻、运动速度可调、推力输出稳定的作业场景，相比气动方案无需配套气源处理单元，也不会出现气压波动导致的推力不稳问题，在3C电子组装、小型零部件检测、新能源电芯叠片工位的适配性极强。整套机构采用双光轴导向搭配伺服驱动的布局，导向轴贯穿两端的支撑端座，滑动座通过直线轴承与光轴配合，运动过程中侧向负载承受能力远高于单导轨结构，不会因为偏载出现卡滞、爬行问题。驱动端集成在滑动座侧方，通过同步带或者丝杠结构将伺服电机的旋转运动转化为滑动座的直线往复运动，电机采用侧装布局而非同轴直连，能够有效压缩机构整体的轴向安装尺寸，

　　在设备内部安装空间受限的场景下优势明显。两端的支撑端座做了加厚处理，预留了标准安装孔位，既可以通过端座直接锁附在设备安装基板上，也可以配合滑动座上的多组螺纹孔搭载不同的作业工装，比如吸盘架、压装头、检测探头等部件，不需要额外加工转接板就能完成功能拓展。设计过程中优先考虑了运动部件的惯量匹配，滑动座采用铝合金材质加工，在保证结构刚性的前提下尽可能降低运动部分重量，配合伺服电机的加减速参数调整，能够实现高速往复运动下的启停无冲击，重复定位精度可以控制在0.02mm以内，满足大部分精密装配工位的精度要求。导向轴表面做了硬铬镀层处理，硬度达到HRC60以上，长期往复运行不会出现磨损拉毛问题，直线轴承自带密封防尘结构，

　　能够阻挡车间环境里的粉尘、碎屑进入轴承滚道，降低日常维护频次。机构的行程覆盖150mm规格，安装边界上，两端端座的中心距根据行程做对应匹配，整体宽度控制在120mm以内，高度方向不超过80mm，在做设备布局的时候不需要预留过大的安装空间，端座上的安装孔采用通孔加沉孔设计，既可以从正面锁螺丝固定，也可以从背面穿螺栓锁紧，适配不同的安装方向。滑动座上的安装螺纹孔采用等间距阵列布局，孔位间距符合通用工装的安装标准，搭载不同工装的时候不需要重新配打孔位，缩短设备调试周期。在实际选型应用中，需要根据工位的负载重量、运动速度、行程要求确认对应的规格，这套150mm行程的机构额定推力可以达到200N，最高运动速度可以到500mm/s，

　　能够满足大部分轻负载直线往复作业的需求。机构的侧面预留了传感器安装槽，可以直接加装槽型光电开关作为原点、限位传感器，不需要额外设计传感器安装支架，布线的时候可以顺着导向轴侧方的走线槽布置线缆，避免运动过程中线缆被拉扯磨损。相比市面上常规的滑台模组，这套迎面运动机构的滑动座采用双侧支撑结构，伸出时的下挠量更小，在悬臂负载工况下的稳定性更好，不会因为滑动座伸出过长出现抖动问题。端座上还设计了缓冲安装位，可以加装液压缓冲器，在滑动座运行到行程端点的时候吸收冲击能量，避免硬碰撞导致的部件损坏，同时也能降低启停时的噪音，改善车间作业环境。整套机构的零部件拆解后加工难度低，大部分结构件采用常规的铣削、钻孔工艺就能加工，没有复杂的异形曲面结构，做三维建模的时候可以直接拆分零件图出加工图纸，不需要做过多的工艺调整，装配过程中只需要保证两根导向轴的平行度公差在0.02mm以内，就能保证滑动座运行顺畅，不会出现卡滞问题。日常维护只需要定期在导向轴表面涂抹少量润滑脂，检查同步带的张紧度或者丝杠的润滑情况，就能保证长期稳定运行，维护成本远低于液压驱动类的直线执行机构。
