垂直角度盲孔加工专用钻孔工装夹具

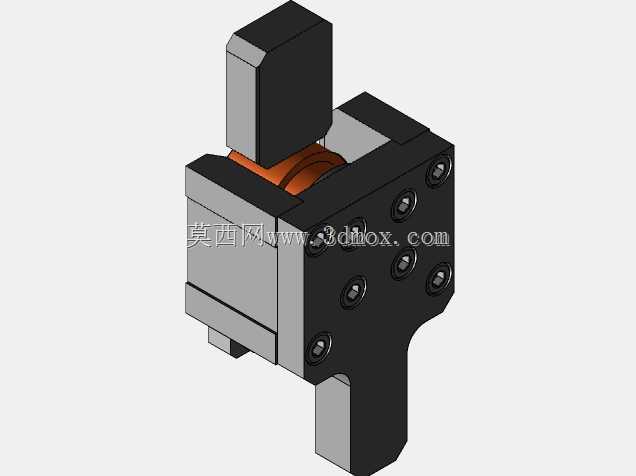

　　在通讯结构件、小型精密五金零件的批量机加工场景中，垂直交叉孔的盲孔加工一直是容易出现位置度超差、孔轴线偏斜的工序难点，这套钻孔装置正是针对与已有d5.9mm底孔呈90度垂直方向加工d6.2mm盲孔的工序需求设计的专用工装，无需复杂的找正操作即可完成工件的快速装夹定位，适配普通台钻、立式钻床的常规加工工位，能有效降低小批量零件加工时的工装调试时间。整套装置采用模块化的结构布局，底部为带安装槽的铸铁基座，基座上预留了与机床工作台T型槽匹配的固定孔位，可直接通过T型螺栓完成工装在钻床工作台上的固定，安装边界控制在200mm×150mm的矩形范围内，不会占用过多工作台操作空间，适配多数小型立式加工设备的工作台尺寸。

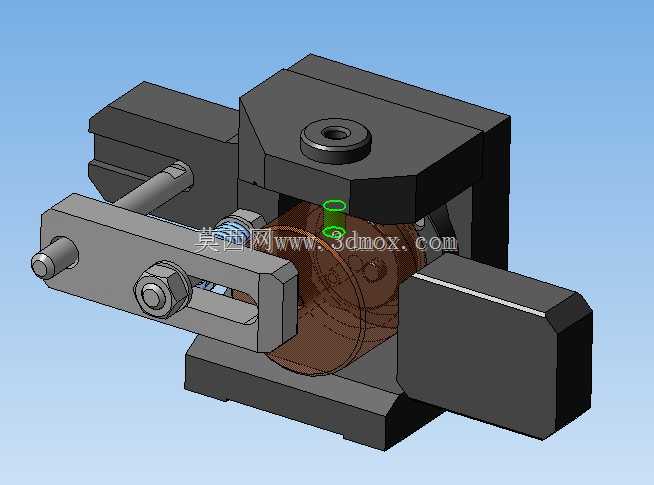

　　装置的核心定位结构采用V型定位块与侧向压紧机构组合的形式，工件装入后，已加工的d5.9mm底孔可与定位销精准配合，完成周向与轴向的位置锁定，避免钻孔过程中工件出现窜动；侧向的螺旋压紧机构通过摇臂与螺母副实现进给压紧，操作时只需拧紧端部的锁紧螺母即可完成工件装夹，压紧力可通过螺母旋合行程灵活调整，既能保证装夹刚性，又不会压伤薄壁类工件的外表面。钻孔导向部位设置了可拆卸的钻套，钻套内孔与待加工d6.2mm钻头采用间隙配合，钻套轴线与定位基准保持严格的90度垂直公差，可有效引导钻头进给，避免钻头入钻时出现滑移偏斜，保证加工出的盲孔与原有d5.9mm孔的垂直度公差控制在0.02mm以内，同时钻套采用硬质合金材质制作，

　　长期使用磨损后可单独更换，无需更换整套工装，降低了工装的后期维护成本。装置的夹紧摇臂采用了开槽式的行程调节结构，可适配一定直径范围内的筒类、轴类零件装夹，针对不同长度的工件，还可通过调整定位块在基座滑槽内的固定位置来适配装夹长度，具备一定的工序通用性，并非仅能适配单一尺寸的零件加工。从结构设计的细节来看，装置的排屑空间做了开放式设计，钻孔过程中产生的铁屑可直接从基座中部的落屑槽排出，不会在定位区域堆积造成装夹定位误差，日常清理维护十分便捷；所有活动连接部位都预留了润滑注油孔，长期使用时可定期加注润滑脂，避免压紧机构出现卡滞。在实际加工应用中，使用这套工装完成垂直盲孔加工时，无需每件工件都进行划线找正，单件装夹时间可控制在10秒以内，

　　相比通用台虎钳装夹加工的方式，工序效率可提升60%以上，同时能稳定保证孔位的位置精度，减少因找正偏差造成的零件报废，非常适合小型通讯结构件、精密五金轴套类零件的小批量钻孔工序使用。整套装置的结构没有复杂的传动与气动、液压元件，纯机械结构的设计可靠性极强，车间日常使用中基本不会出现故障，对操作工人的技能要求也更低，新入职的操作工经过简单讲解即可独立完成装夹加工操作，能有效降低工序对高级技工的依赖。
