手动螺旋施压工装结构设计方案

　　在小型五金加工、机修工位、教学实训以及小批量零部件装配场景中，手动螺旋压力设备始终是不可替代的基础工装，这类设备无需外接动力源，依靠螺旋副的机械增力特性完成施压作业，适配小吨位压装、校形、简易冲压等多种工序，尤其适合无气源、无液压站配套的零散作业场景，也常作为生产线旁的辅助补压工位使用。

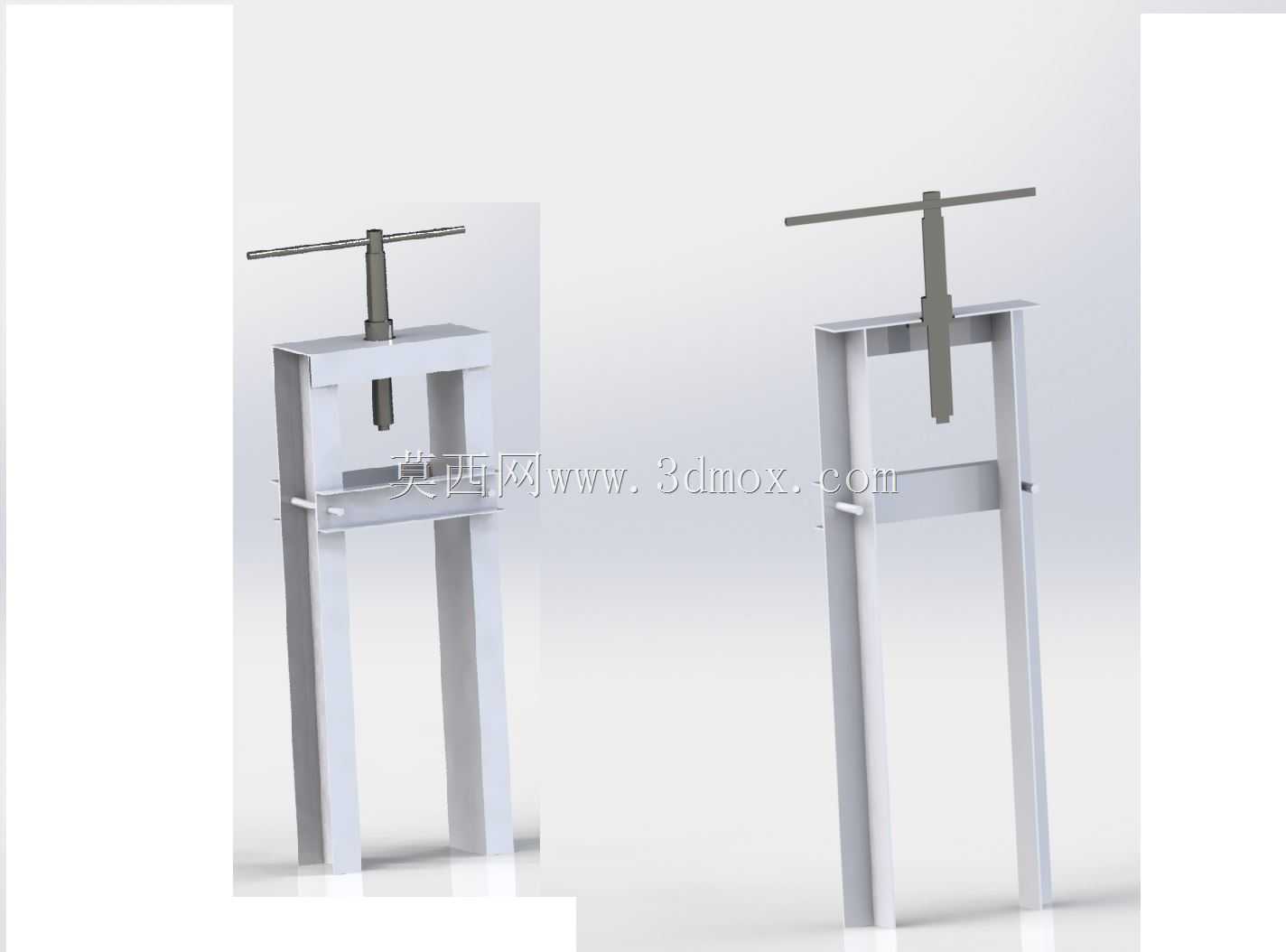

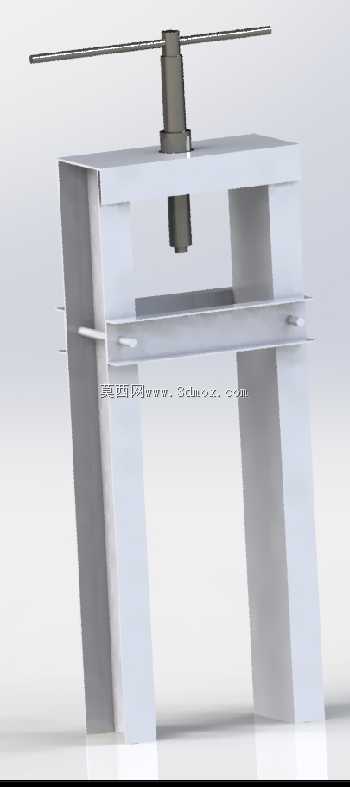

　　这套螺旋施压工装采用开式双立柱框架结构，整体受力路径清晰，顶部的T型转动手柄直接与传动螺杆固连，螺杆与上横梁的内螺纹副配合，将手柄的圆周转动转化为压头的竖直直线进给运动，操作人员转动手柄时即可控制压头下行，对放置在下部工作台面上的工件施加稳定压力。框架部分采用矩形截面型材焊接成型，两根竖直立柱平行度经过加工校准，保证压头上下运行时无偏摆，避免施压过程中出现侧向力损伤工件或设备自身结构；上横梁与立柱采用刚性连接，承受螺杆传动带来的反作用力，下部工作台面为平整安装面，可根据不同作业需求加装定制夹具、V型块或者简易模具，拓展设备的适用范围。

　　从结构设计逻辑来看，这套设备优先考虑了手动操作的力传递效率，螺杆选用梯形螺纹传动，相比普通三角螺纹具备更好的对中性与传动强度，同时具备一定的自锁特性，当施压到指定压力停止转动手柄时，压头不会因工件反作用力自行回退，可保持恒定施压状态，满足部分需要保压的压装工序需求。压头部分为可拆卸式结构，可根据作业场景更换平压头、尖压头或者仿形压头，无需改动主体框架即可适配不同外形工件的施压需求；设备底部预留了地脚安装孔，可直接固定在车间地面或者重型工作台面上，避免大压力作业时设备出现移位或者倾覆，整体安装边界紧凑，占地空间不足0.5平方米，可灵活布置在工位角落，不占用过多生产作业空间。

　　实际作业过程中，这类手动螺旋压力机的施压行程可通过手柄转动圈数精准控制，相比气动、液压施压设备，无需复杂的管路连接与动力配套，也不存在液压油泄漏、气压波动导致压力不稳定的问题，操作人员可通过手柄的反馈力直观感知施压大小，针对薄壁件压装、小过盈量轴承装配、小型钣金件校形等对压力敏感度较高的工序，能有效避免压力过大造成的工件报废。设备的运动副结构简单，日常维护仅需定期在螺纹副、立柱导向面涂抹润滑脂即可，无易损易耗的复杂元件，长期使用的维护成本极低，不仅适合小型加工车间作为主力压装设备使用，也常作为职业院校机械实训课程的拆装教学模型，帮助学习者理解螺旋传动的增力原理、框架类设备的受力设计逻辑，以及手动工装的结构优化思路。

　　在结构细节处理上，两根立柱的间距经过合理设计，既保证了工作台面有足够的操作空间放置工件，也避免了立柱跨距过大导致框架刚性不足的问题，压头的下行行程覆盖常规小型零部件的压装高度需求，针对不同高度的工件，还可在工作台面加装等高垫块调整作业高度，无需调整螺杆的初始安装位置。手柄部分采用加长力臂设计，操作人员无需施加过大的转动力即可获得足够的压装力，降低长时间作业的操作疲劳感；所有结构棱边均做了倒角处理，避免操作过程中剐蹭操作人员，整体结构无外露的尖锐部件，符合手动作业设备的安全设计要求。
