微型螺钉中央驱动线性轴承调整滑台

　　在精密光学装调、微纳检测工位、半导体封装辅助定位这类对位移分辨率要求达到微米级的场景里，常规的手动粗调滑台往往存在回程间隙大、驱动端偏载导致的爬行问题，这款采用微型螺钉中央驱动的线性轴承调整结构，正是针对这类小行程高精度手动调整需求开发的位移组件。

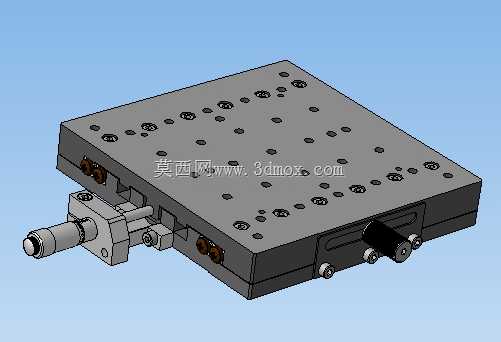

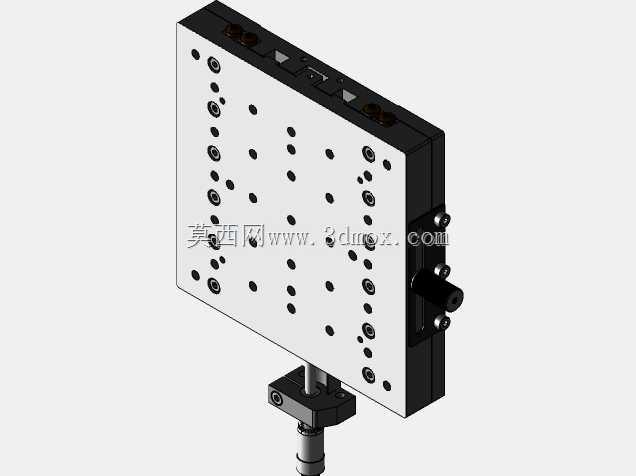

　　从结构布局来看，整个滑台采用上下双层板的经典构型，台面上按照通用光学实验平台、小型工装夹具的安装孔距标准，阵列布置了多组M3、M4规格的内螺纹安装孔，孔位间距覆盖25mm、12.5mm两种常用模数，不管是装夹小型视觉相机、点胶阀组件，还是固定光纤耦合头、微型力传感器，都能直接通过标准螺钉完成固定，不需要额外加工转接板。下层基座的侧边预留了沉头安装孔，可以直接固定在光学平台、设备安装基板上，安装边界的长宽尺寸控制在120mm×100mm区间，整体厚度不超过30mm，不会占用过多的设备内部安装空间，适合集成在紧凑结构的桌面级实验设备、小型自动化工位里。

　　驱动部分采用了中央布置的细牙微型螺钉传动结构，和传统侧边驱动的滑台不同，中央驱动的布局让驱动力的作用线刚好落在滑台运动方向的中心轴线上，能最大程度降低偏载带来的导轨侧倾力，减少滑动过程中的卡顿和磨损。驱动端的微调手轮做了滚花处理，手动旋转时的摩擦力足够，不需要额外加力就能实现平稳进给，细牙螺钉的导程设计为0.25mm，配合手轮上的刻度环，每一小格的进给量可以达到0.01mm，完全满足微米级的手动对位需求。和螺钉配合的驱动螺母采用了消间隙设计，通过预紧弹簧消除螺纹副之间的回程间隙，正反向旋转调整时不会出现空程，调整到位后，滑台侧边设置的锁紧旋钮可以直接把滑动台和基座锁死，避免设备运行过程中因为振动出现位移偏移。

　　导向部分采用了两组平行布置的线性轴承作为导向元件，线性轴承配合高精度光轴导轨，相比燕尾槽滑台的滑动摩擦，滚动摩擦的阻力更小，手动调整时的手感更顺滑，即使是单侧挂载小重量的负载，也不会出现卡滞。线性轴承的安装座和上下层板之间采用了销钉定位加螺钉紧固的连接方式，装配时可以通过修配调整轴承的预紧力，既保证导向精度，又不会因为预紧过大导致滑动阻力上升。整个滑台的运动行程控制在6mm区间，刚好覆盖光学对位、微零件装夹时的小范围调整需求，不会因为行程过长导致整体结构刚性下降。

　　在实际使用场景中，这类调整滑台常被用在视觉检测设备的相机焦距微调工位，当相机安装完成后，通过旋转微调手轮就能精确调整相机和被测工件之间的距离，让成像清晰度达到最佳；在小型点胶设备上，它可以用来调整点胶头和工件表面的高度差，保证胶点的大小一致性；在实验室的光学实验搭建中，它可以作为光路调整的位移台，用来调整透镜、反射镜的位置，实现光路的精确对准。设计过程中，整个结构的零件都采用了常用的加工工艺，台板和基座采用6061铝合金经铣削加工后做硬质阳极氧化处理，表面硬度高，耐磨性能好，长期使用也不会因为磕碰出现表面损伤；光轴导轨采用轴承钢淬火处理，表面粗糙度达到Ra0.8，和线性轴承配合时的使用寿命更长；所有的连接螺钉都采用标准内六角圆柱头螺钉，备件采购方便，后期维护时不需要定制特殊紧固件。

　　从安装适配性来看，滑台的驱动端伸出长度控制在15mm以内，侧边锁紧旋钮的突出高度不超过8mm，即使是在多台滑台并排紧密安装的场景下，也不会出现操作干涉。台面上的安装孔做了倒角处理，安装螺钉时可以顺利导入螺纹孔，不会因为孔口毛刺导致螺钉拧入困难。整个结构没有采用复杂的特殊零件，所有传动和导向元件都是工业领域的标准件，在做三维建模时，各零件的装配约束都按照实际装配关系设置，线性轴承和光轴之间设置了滑动配合约束，驱动螺钉和螺母之间设置了螺旋配合约束，可以直接用来做运动仿真，验证调整过程中的干涉情况，也能直接导出工程图用于生产加工。
