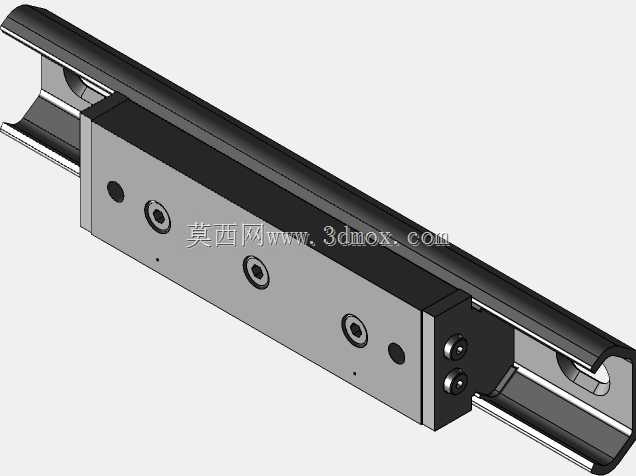

BERGER重载滚柱直线导轨结构设计

　　这款重载滚柱导向组件，核心面向高负载、高刚性要求的工业直线传动场景，常见于大型机床工作台进给、重型自动化生产线移载、仓储物流重型堆垛机行走、工程机械重载滑移机构这类需要承受大径向载荷与偏载的工况中，区别于普通滚珠导轨的点接触受力形式，滚柱结构以线接触方式传递载荷，同等安装尺寸下额定动载荷能提升40%以上，抗冲击性能也更适配频繁启停、负载波动大的作业环境。

　　从结构设计逻辑来看，整个组件采用滚柱保持架将多组圆柱滚柱等距分隔，避免滚柱在高速往复运动中发生相互碰撞、歪斜卡滞的问题，滑块两端设置的端盖与密封件，一方面为滚柱循环提供平滑的回流通道，另一方面可以阻挡加工切屑、粉尘、切削液进入导轨滚道内部，延长维护周期与整体使用寿命。导轨本体采用淬硬合金钢加工，滚道面经过精密磨削处理，表面粗糙度控制在Ra0.8以下，保证滚柱滚动过程的平顺性，降低运行噪音与摩擦阻力。滑块的安装基面设计有多个定位销孔与螺纹安装孔，可直接与负载工作台通过螺栓刚性连接，不需要额外加装转接板，减少装配累积误差。

　　安装边界方面，这类重载导轨对安装基面的平面度有明确要求，两根平行导轨的安装基面平行度需要控制在0.02mm/1000mm以内，单根导轨的直线度公差不超过0.015mm/全长，否则会导致滚柱受力不均，出现局部磨损加剧、运行卡顿的问题。滑块与导轨的预紧力可以通过端盖的调整螺钉进行微调，根据实际负载大小选择合适的预紧等级：轻预紧适用于负载波动小、运行速度高的场景，中预紧适配常规重载切削、普通移载工况，重预紧则用于大冲击、高刚性要求的重型设备，不过预紧力过大会增加摩擦阻力，需要结合驱动电机的扭矩参数匹配选型。

　　实际应用中，这类滚柱导轨通常成对平行安装，一根作为基准导轨，另一根作为从动导轨，安装时需要先将基准导轨的侧基准面靠紧安装基座的定位台阶，用扭矩扳手按对角顺序拧紧安装螺栓，再调整从动导轨的平行度，通过百分表打表检测滑块全程移动的跳动值，保证运行精度。滑块上的油嘴设计在端盖侧面，可接入集中润滑系统，定期加注锂基润滑脂，保证滚柱与滚道之间形成稳定的油膜，避免干摩擦导致的滚道点蚀、滚柱磨损问题。不同于轻型导轨的薄壁冲压滑块结构，这款重载滑块采用整体合金钢锻造后铣削加工，滑块本体的壁厚经过强度校核，在承受额定偏载时的变形量控制在0.01mm以内，保证导向精度不会因为滑块本体变形出现衰减。滚柱的直径与长度经过优化匹配，在有限的滑块内部空间内尽可能增大滚柱的接触面积，同时保证滚柱循环过程的流畅性，不会出现滚柱在回流槽内卡滞的问题。在一些长行程应用场景中，导轨可以通过对接的方式拼接加长，拼接处的滚道需要经过精密配磨，保证接头处的平滑过渡，避免滑块经过拼接位置时出现卡顿、冲击的问题，拼接位置需要避开滑块常用的工作行程区间，减少接头处的磨损。
