通用焊接夹具用棱镜定位模组结构

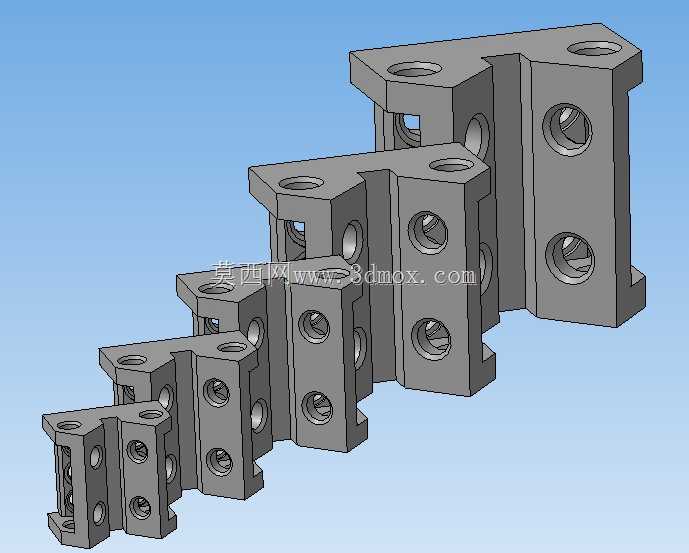

　　在批量焊接加工的产线场景里，这类棱镜组结构是焊接夹具上承担重复定位、多工位同步校准的核心功能部件，区别于单工位定制的定位块，这套模组采用阶梯式排布的多单元结构，能够同时适配多组待焊工件的棱边基准定位需求，在通讯结构件、小型五金冲压件的焊接工序中，能有效减少单工位反复装夹找正的辅助时间，适配6s节拍的快换焊接产线布局。从结构设计逻辑来看，每个棱镜单元都采用了对称式的安装孔布局，单元主体为带直角定位棱的块状结构，侧面的贯通孔既是减重孔，也可作为定位销的穿装孔或者气路通道，相邻单元之间通过凸台与凹槽的嵌合结构实现拼接定位，不需要额外的调整垫片就能保证多单元组合后的棱边直线度公差控制在0.02mm以内，完全满足常规熔化极气体保护焊、

　　激光焊接的定位精度要求。实际使用时，整套模组通过底部的安装基面固定在焊接夹具的基板上，每个单元的直角棱边对应待焊工件的定位基准面，当工件放置到夹具上时，棱镜组的多个定位棱能够同时贴合工件的多个折弯棱边，限制工件的X、Y向平移以及绕Z轴的转动自由度，配合夹具上方的压紧机构即可完成工件的完全定位，避免焊接过程中因为工件移位导致的焊偏、焊缝尺寸超差问题。从安装边界来看，单个棱镜单元的外形采用等截面设计，宽度方向尺寸统一，组合后整体呈阶梯状递进排布，总长度可根据待焊工件的尺寸需求增减单元数量，单元上的安装孔采用长圆孔与圆孔组合的设计，预留了0.5mm的安装调整余量，既可以在初次安装时微调模组的整体位置，也能在长期使用出现磨损后，

　　通过微调补偿磨损量，延长整套夹具的使用寿命。考虑到焊接现场的飞溅、高温工况，这套棱镜组的结构设计上特意将所有棱边做了R0.5的倒角处理，避免尖锐棱边被焊接飞溅粘附后影响定位精度，同时所有安装孔都设计了沉头结构，紧固螺丝安装后不会突出定位基面，不会和待焊工件产生干涉，侧面的贯通孔也能减少焊接热量的积聚，避免长时间连续焊接后模组出现热变形影响定位精度。在多工位旋转焊接夹具上应用时，这套阶梯排布的棱镜组能够对应转台上的多个装夹工位，每个工位的定位基准都通过对应位置的棱镜单元保证一致性，转台旋转到焊接工位时，焊枪的行走轨迹不需要针对每个工位单独示教，大幅缩减了焊接程序的调试周期，尤其适合小批量多品种的焊接生产场景，

　　只需要更换对应规格的棱镜单元或者调整单元的排布间距，就能快速适配不同尺寸的待焊工件，不需要重新制作整套夹具基板，有效降低了工装的制作成本与换型时间。和传统的圆柱定位销、平面定位块相比，棱镜组的直角定位棱能够同时贴合工件的两个相邻基准面，接触形式为线接触，相比面接触的定位块不容易积攒焊接飞溅、焊渣等杂物，日常维护只需要用钢丝刷清理棱边即可，不需要频繁拆卸清理定位面，大幅降低了工装的日常维护工作量。每个棱镜单元的结构都做了等强度优化，在定位棱的背部设置了加强筋结构，在压紧机构施加1200N的压紧力时，单元的变形量控制在0.01mm以内，不会因为长期受压出现塑性变形导致定位精度失效，单元的材质选用常规的45号钢经调质处理即可满足使用要求，加工时只需要通过铣削、磨削工序就能保证定位棱的尺寸精度与表面粗糙度，加工工艺性好，不需要复杂的热处理或者特种加工工序，制造成本可控，适合焊接工装的批量配套使用。
