同步带驱动线性滑台模组结构设计

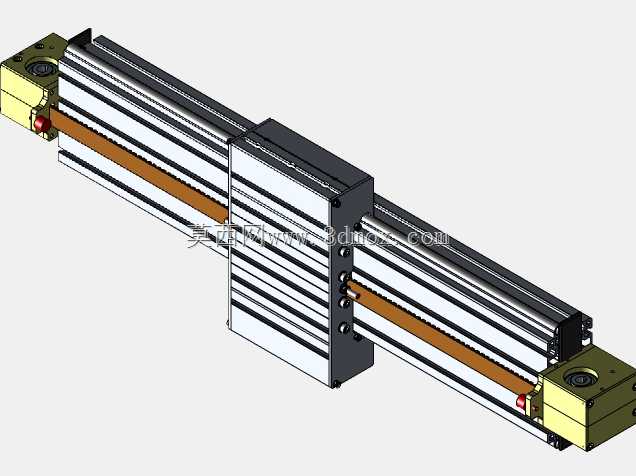

　　在3C电子装配、小型物料分拣、检测工位移载这类需要中长行程、中等负载直线往复动作的场景里，同步带驱动的直线导轨模组是非常常见的执行部件，相比丝杆传动模组，它的运行速度更快，行程拓展更灵活，安装维护的门槛也更低，适合节拍要求较高、定位精度在丝级到十丝级区间的自动化工位。这款ARKANE GUIDAGE 90x180规格的带传动直线导轨，整体采用铝型材作为主体承载基座，型材本身的截面做了加强筋设计，既保证了整体刚性，又控制了模组自重，安装时可以直接通过型材侧面的T型槽或者端面的安装孔固定在设备机架上，不需要额外加工复杂的安装基准面，适配大部分通用自动化设备的安装框架。从结构设计逻辑来看，两端的同步带轮安装座做了分体式张紧结构，

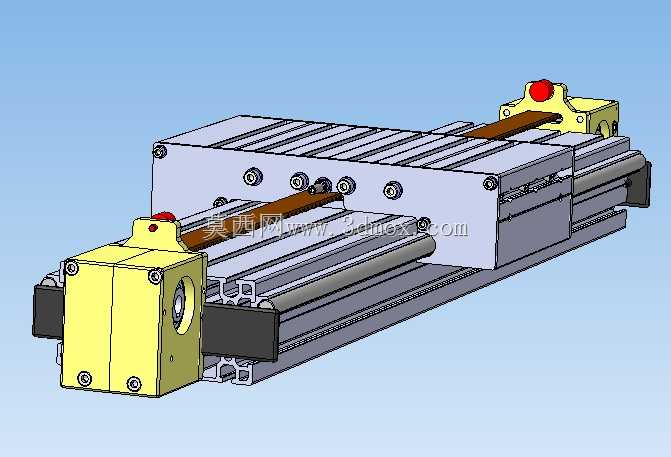

　　黄色的端座部分集成了带轮轴承位和张紧调节螺钉，装配时可以通过调整两端座的相对位置来张紧同步带，不需要额外设计张紧轮结构，减少了传动环节的零件数量，也降低了后期皮带松弛后的维护难度。两端的带轮采用深沟球轴承支撑，能承受同步带传动带来的径向载荷，保证高速运行时的回转平稳性，避免带轮跳动导致的皮带跑偏、磨损加快问题。导向部分采用双列直线光轴搭配线性滑块的结构，两根平行光轴嵌在铝型材基座的定位槽内，滑块和移动滑台刚性连接，滑台的安装面做了密集的螺纹孔阵列，方便用户根据实际负载加装工装夹具、吸盘、检测探头等执行部件，滑台侧面预留了限位触发块的安装位，可以搭配光电传感器或者机械限位开关实现两端硬限位和原点定位，避免超程运行造成的结构损坏。

　　同步带的带背和滑台之间通过压块刚性连接，传动时皮带的直线运动直接带动滑台沿导轨往复移动，传动间隙可以通过张紧结构调整到最小，保证往复定位的一致性。外形尺寸上，这款模组的主体截面宽度为90mm，有效行程为180mm，整体长度根据行程和两端端座尺寸计算，安装时需要预留两端端座的固定空间，以及电机安装位的空间——端座上预留了伺服电机或者步进电机的安装法兰接口，可以直接搭配标准法兰的电机直连，也可以根据安装空间需求加装同步轮做侧装，适配不同设备的布局要求。实际选型应用时，需要注意这款模组的负载能力和运行速度的匹配，因为同步带传动本身有一定的弹性，垂直安装场景下需要额外加装抱闸机构或者配重，避免断电时滑台下滑造成安全事故；水平安装时，

　　负载重心要尽量落在滑台中心区域，避免偏载过大导致导轨滑块单侧磨损加快，缩短使用寿命。设计建模过程中，所有配合面都做了公差匹配，比如光轴和基座安装槽的配合采用过渡配合，保证装配后光轴不会出现窜动；轴承和端座轴承位的配合采用基孔制过渡配合，既保证轴承外圈固定可靠，又不会因为过盈量太大导致轴承卡滞；滑台和滑块的连接面做了平面度要求，保证装配后滑台运行顺畅，没有卡顿感。另外，模组两端的端座上预留了防尘罩的安装卡槽，后期可以加装柔性风琴罩，避免车间里的粉尘、切屑落到导轨和同步带上，降低传动部件的磨损速率，适合在有少量粉尘的普通工业车间环境使用，不需要额外做全密封防护。整体结构没有冗余零件，所有部件都采用标准化的工业铝型材、标准直线轴承、标准同步带轮和同步带，后期更换易损件时不需要定制特殊零件，维护成本很低，非常适合小型自动化设备的直线移载工位使用，不管是做单轴移载还是搭配成XY两轴、XYZ三轴的直角坐标运动平台，都能快速适配，不需要对结构做大幅修改。
