24V直流蜗轮蜗杆减速电机集成结构

　　这套集成式动力单元将24V直流有刷电机与NMRV系列蜗轮蜗杆减速箱做了同轴直连整合，在小型自动化设备、民用电动机具、轻型输送装置里的应用场景非常广泛，比如小型皮带线的驱动端、自动开窗器的动力输出、商用售货机的货道推送机构、轻型升降平台的举升动力源，都能见到这类集成减速电机的身影，相比单独采购电机和减速箱再自行做连接法兰加工，这种出厂即完成同轴度校准的集成结构，能省去现场装配的对中调试步骤，也能避免因装配同轴度偏差导致的轴承偏磨、输出轴跳动超差问题。

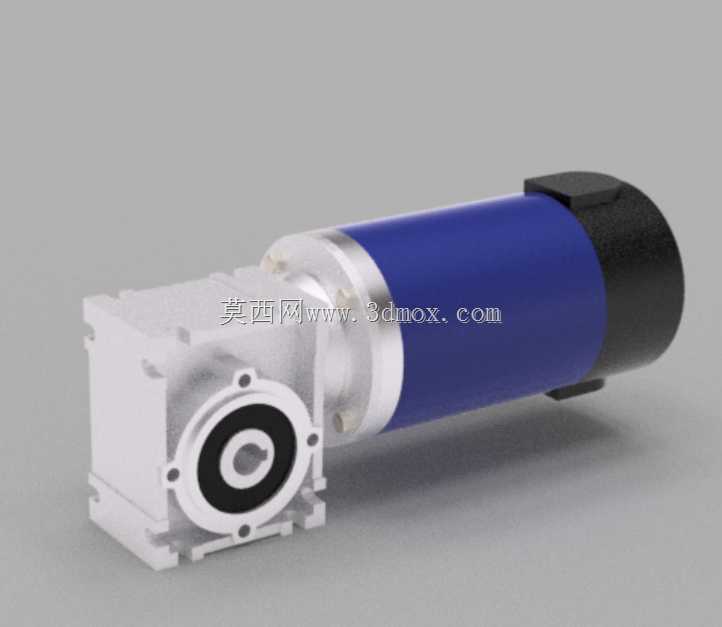

　　从功能特性来看，前端的蜗轮蜗杆减速结构具备反向自锁特性，也就是输出端无法反向驱动输入端转动，这一特性在垂直升降类、倾斜输送类的应用场景里尤为关键，不需要额外加装电磁制动器就能实现负载位置的保持，能简化配套设备的结构设计，减少额外的制动部件成本与安装空间占用。24V的直流供电规格适配绝大多数工业现场的低压直流供电回路，也符合民用电动设备的安全电压要求，不需要额外配置高压供电模块，接线与配电的门槛更低。电机本体采用圆柱形机壳设计，后端集成了换向碳刷腔与端盖，表面做了深色氧化涂装，能在常规工业环境下具备基础的防锈耐污能力，减速箱部分采用方形铝合金壳体，散热面积相比圆形壳体更大，长时间带载运行时能更快将蜗轮蜗杆啮合产生的热量传导到外界，降低箱体内润滑脂的温升速度，延长润滑维护周期。

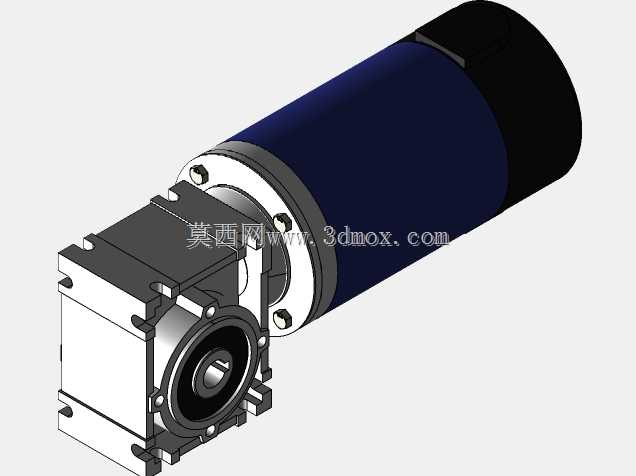

　　设计思路上，电机与减速箱的连接采用了标准B14法兰安装接口，法兰止口与电机前端盖的止口做了H7级公差配合，连接螺栓采用内六角圆柱头螺钉沿法兰圆周均布，保证连接刚性的同时，也让整体结构的径向尺寸尽可能紧凑。输出轴采用空心轴孔带键槽的结构，配套设备的传动轴可以直接插入空心输出孔内，通过平键传递扭矩，不需要额外加装联轴器，能进一步缩短动力单元的轴向安装尺寸，对于安装空间局促的小型设备来说，这种空心轴输出的设计比实心轴带键的结构适配性更强，用户可以根据自身设备的轴长需求调整插入深度，也可以根据需求加装单输出轴或者双输出轴的端盖配件，适配不同的安装方向。

　　安装边界方面，这套动力单元的核心安装基准是减速箱上的四个安装脚，每个安装脚都预制了通孔用于穿装固定螺栓，安装时需要保证安装面的平面度公差不超过0.1mm，避免强行锁紧螺栓导致减速箱壳体变形，影响内部蜗轮蜗杆的啮合间隙。电机部分的外径与减速箱的方形边长做了尺寸匹配，整体径向轮廓没有突出的突兀结构，在做设备布局时，只需要预留出减速箱安装面的固定空间，以及电机尾部的接线空间即可，不需要额外预留径向的操作间隙。输出空心轴的孔位公差为H8，配套的传动轴需要做k6级公差配合，键槽采用标准普通平键规格，装配时需要在配合面涂抹少量润滑脂，避免长期使用后出现锈死无法拆卸的问题。需要注意的是，这类蜗轮蜗杆减速结构的输入转速有明确的适配范围，24V直流电机的额定转速通常在3000转每分以内，匹配对应的减速比后，输出转速可以覆盖几转到几百转的区间，选型时需要根据实际负载的扭矩需求、转速需求选择对应减速比的型号，避免小减速比带大负载导致蜗轮齿面过早磨损。在实际装配调试时，需要先手动转动输出轴，确认整个传动链没有卡滞点，再通电进行空载试运转，确认运转方向与需求一致后再连接负载，带载运行初期需要观察减速箱壳体的温升，若温升超过60摄氏度则需要检查负载是否超出额定范围，或者安装是否存在偏心问题。
