紧凑型同步齿带传动皮带轮集成结构

　　这套齿带传动皮带轮集成结构，常被应用在小型自动化输送工位、桌面级精密检测设备、3C产品组装治具的动力传递环节，这类场景对传动背隙、安装空间占用、运行噪音的控制要求远高于普通工业输送场景，传统三角带传动的滑差率无法满足定位精度需求，齿轮传动又对安装中心距公差要求过苛，后期维护更换成本偏高，齿带传动的结构形式刚好平衡了精度、成本与维护难度三者的关系。从实际使用角度看，这套总成的核心作用是将输入轴的旋转动力通过同步齿形带无滑差传递到输出端，集成的安装立板直接承担带轮支撑、张紧调节、整机对接的全部功能，不需要额外设计转接支架，能大幅缩短设备开发阶段的结构设计周期，也能减少装配环节的累计公差。设计层面，这套结构把主动轮、从动轮、

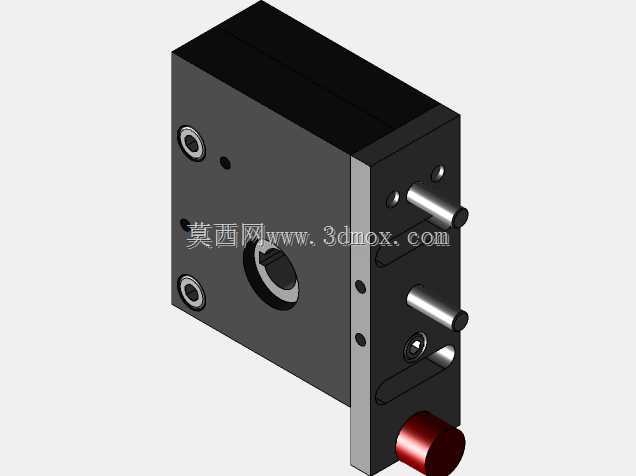

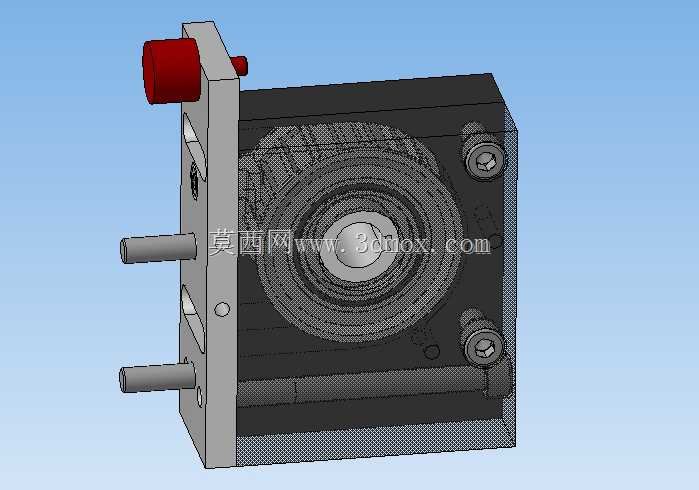

　　张紧限位结构都整合在单侧立式安装板上，安装板上预留的两个伸出轴位分别对应动力输入和负载输出端，轴伸长度刚好匹配常规微型联轴器的夹紧范围，不会出现轴伸过长导致的悬臂挠变，也不会因为轴伸过短导致联轴器夹紧行程不足。顶部的红色旋钮结构是张紧调节的锁紧端，调试时松开锁紧件就能调整带轮中心距，让齿带的张紧力处在合理区间——既不会因为张紧力过大加剧带轮轴承的径向负载，缩短轴承使用寿命，也不会因为张紧力不足出现跳齿、传动丢步的问题。带轮的齿形采用通用圆弧齿廓，和市面上主流的同步齿带完全适配，后期维护更换不需要定制特殊规格的传动带，备件采购成本低，互换性强。安装边界上，整个总成的外轮廓呈方正的块状结构，安装板上的固定孔位采用对称排布，

　　既可以卧式安装在设备底板上，也可以立式挂载在设备立板上，不需要额外修改安装孔位就能适配不同的设备布局。外壳部分做了半封闭防护，能阻挡生产环境中的粉尘、细小碎屑落到齿带和带轮的啮合区域，避免异物卡入齿槽导致的带齿磨损、传动卡顿问题，同时半开放的结构也能方便日常巡检时直接观察齿带的磨损情况，不需要完全拆解防护壳就能判断是否需要更换传动件。结构内部的带轮支撑采用双轴承限位设计，能抵消齿带传动过程中产生的径向力，避免带轮运转过程中出现轴向窜动，保证齿带和带轮的啮合宽度始终保持在设计值范围内，不会出现偏磨导致的传动带提前失效。输入输出轴的同轴度公差在设计时控制在0.02mm以内，能有效降低运转过程中的振动，

　　在转速不超过300rpm的使用场景下，运行噪音可以控制在45分贝以内，完全满足桌面级设备、实验室检测设备的静音要求。这套结构的设计没有采用冗余的复杂调节机构，所有紧固件都采用标准内六角螺丝，装配和调试只需要常规内六角扳手就能完成，不需要专用工装，现场维护的门槛很低。在实际选型适配时，只需要确认输入轴的转速、负载端的扭矩需求、安装面的预留空间，就能直接套用这套结构，不需要重新计算带轮的包角、齿带的啮合齿数，因为设计阶段已经把小带轮的包角控制在120度以上，啮合齿数不少于6个，完全能覆盖常规小型传动场景的扭矩传递需求，不会出现带齿剪切失效的问题。
