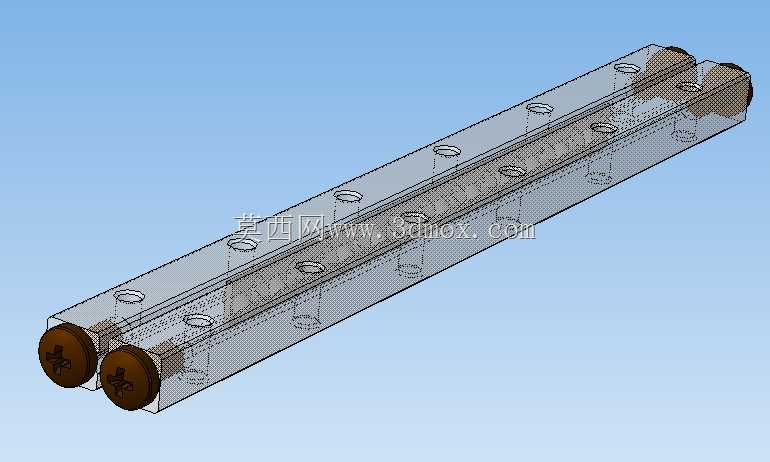

d3mm规格十字滚子直线导轨副结构

　　在精密检测设备、小型半导体输送工位、微型工装滑台这类对导向精度有微米级要求的场景里，小规格十字滚子直线导向部件的选型合理性，直接决定了整套机构的运行平稳性与重复定位精度。这款公称直径3mm的十字滚子直线轴承结构，采用双列交叉排布的圆柱滚子作为滚动体，相比同尺寸的钢球直线导轨，接触形式从点接触变为线接触，额定动载荷能提升40%以上，同时刚性表现更优，在承受径向载荷、倾覆力矩的复合受力工况下，不会出现钢球导轨常见的接触应力集中导致的滚道压痕问题。从结构设计逻辑来看，保持架采用一体化冲压成型的窗格结构，每一个滚子的安装腔都做了倒角导向处理，装配时滚子不会出现卡滞、歪斜的情况，相邻滚子的轴线呈90度交叉排布，能够同时承受垂直方向、

　　水平方向的双向载荷，不需要额外加装侧向导向块就能实现两个方向的负载承载，大幅压缩了导向机构的整体安装空间。导轨本体采用轴承钢整体磨削加工，滚道面经过超精研处理，表面粗糙度控制在Ra0.2以下，滚子与滚道的接触间隙可以通过端侧的预紧调节螺钉进行微调，用户可以根据实际工况的负载、速度、精度要求，选择零间隙或者轻预紧的装配状态，轻预紧状态下可以完全消除反向间隙，适合高频往复的精确定位场景，零间隙状态则适合低阻力、高速往复的输送场景。安装边界方面，导轨的安装孔采用等间距排布的沉头孔设计，孔位公差控制在±0.02mm以内，安装时可以直接通过内六角螺钉将导轨固定在设备的安装基准面上，不需要额外做销钉定位就能保证导轨的直线度要求；

　　滑块部分的端面做了密封毡圈的安装槽，装配后可以阻挡外界的粉尘、切削碎屑进入滚道内部，延长部件的维护周期，在洁净车间使用时也可以拆除密封件，进一步降低运行阻力。实际应用中，这类小规格十字滚子直线轴承常被用在光学检测设备的镜头调焦滑台、微型点胶机的Z轴导向机构、精密连接器的插拔测试工装上面，相比传统的燕尾槽滑台，它的运行摩擦系数仅为0.002到0.004，低速运行时不会出现爬行现象，往复定位精度可以稳定控制在1μm以内。设计建模过程中，需要重点关注滚子与滚道的共轭接触关系，保持架的窗格间距要与滚子节距严格匹配，避免运行过程中出现滚子卡滞或者保持架窜动的问题；导轨的安装基面平面度要求控制在0.01mm/100mm以内，

　　如果安装基面平面度超差，会导致导轨受力变形，直接影响运行精度和使用寿命。端盖部分采用工程塑料注塑成型，既起到滚子的轴向限位作用，也预留了润滑脂的注油通道，用户可以定期通过注油孔补充低温润滑脂，保证滚动接触面的润滑状态，避免干摩擦导致的滚道磨损。不同于大规格的直线导轨，这款3mm规格的十字滚子导向结构整体截面尺寸非常紧凑，导轨宽度仅为12mm，厚度8mm，适合安装空间受限的微型精密设备，在医疗检测仪器的样本输送机构、小型3D打印机的喷头导向组件里也有广泛的应用场景，选型时需要核算实际工况的额定静载荷安全系数，在有冲击载荷的场景下安全系数要取到3以上，避免滚子出现塑性变形导致精度丧失。建模时所有配合面的公差都按照精密机械配合的要求设定，滚道与滚子的配合采用基孔制的过渡配合，保证预紧力调节的线性度，安装沉头孔的深度要保证螺钉锁紧后头部不高出导轨上表面，避免与滑块产生运动干涉。
