法兰式摩擦过载保护安全离合器结构

　　在自动化输送线、包装机械、纺织设备以及中小型机床的进给传动链中，传动端与负载端之间的扭矩匹配一直是结构设计的核心考量点，一旦负载端出现卡滞、过载冲击，若没有对应的扭矩卸荷结构，很容易造成齿轮崩齿、传动轴扭断、驱动电机烧毁等连锁故障，这类摩擦式安全离合器正是针对这类工况开发的扭矩保护部件。

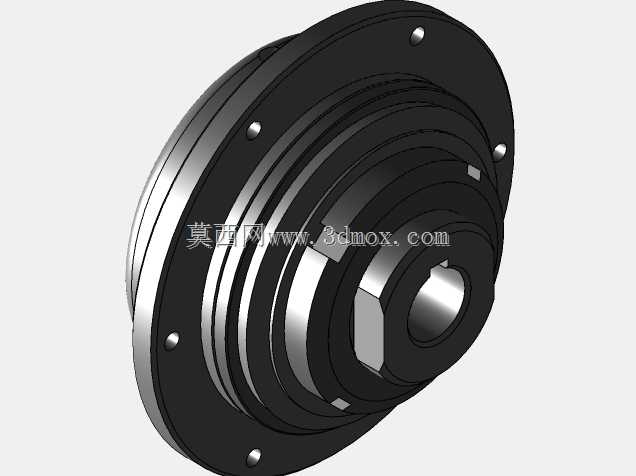

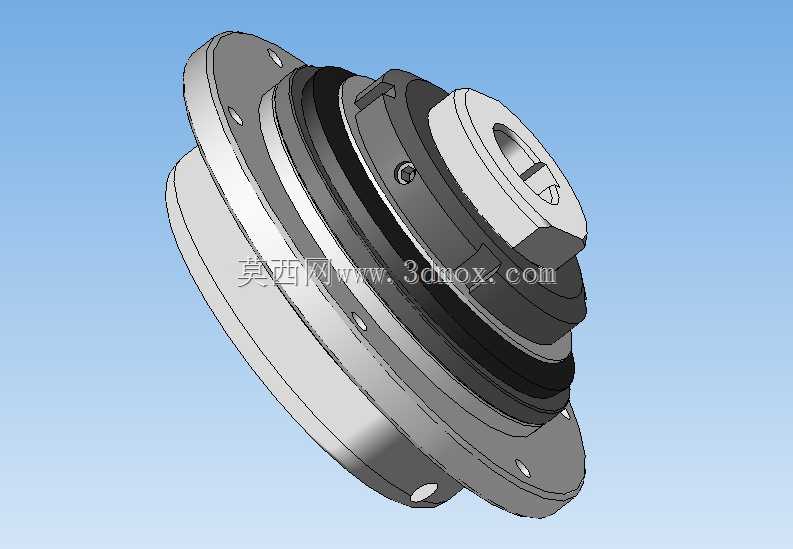

　　从结构布局来看，这款离合器采用法兰式安装构型，输入端为带均布安装孔的圆盘法兰结构，可直接通过螺栓与驱动侧的输出法兰、带轮或者链轮端面贴合锁紧，安装孔的位置度公差控制在0.02mm以内，保证装配后传动端面的跳动量满足高速传动要求，避免运转过程中出现偏磨、振动异响的问题。输出端为带轴孔与锁紧槽的毂体结构，轴孔可根据配套传动轴的直径做适配加工，侧面的紧定螺钉槽可实现与负载轴的周向与轴向固定，安装时无需额外加工复杂的轴肩定位结构，适配常规的光轴传动场景，整体轴向安装厚度控制在紧凑范围内，不会过度占用传动链的轴向布置空间，适合在设备内部安装空间局促的位置使用。

　　核心的摩擦传动结构采用多片叠层的摩擦副设计，主动侧与从动侧的摩擦片交替叠装，通过周向均布的压紧弹簧提供恒定的正压力，正常传动工况下，摩擦片之间的静摩擦力足以传递额定设计扭矩，主动端的转动可以无滑差地传递到从动端，保证传动精度满足设备的同步运行要求。当负载端的扭矩超过摩擦副的最大静摩擦扭矩时，摩擦片之间会产生相对滑转，主动端持续转动而从动端停止或降速，直接切断扭矩的传递路径，避免冲击载荷反向传递到驱动端，对上游的传动部件、驱动电机形成过载保护。等过载故障排除、负载扭矩回到额定范围内之后，摩擦副会自动恢复静摩擦传动状态，无需人工手动复位，也不需要更换剪切销之类的易损件，大幅降低设备故障后的停机维护时间。

　　设计过程中，摩擦片的材料选型做了针对性匹配，采用耐磨树脂基复合摩擦材料，摩擦系数稳定，长时间滑转工况下的磨损量极低，同时不会出现金属摩擦副容易发生的咬合、粘焊问题，保证过载滑转时的扭矩卸荷过程平稳，不会出现突然的扭矩冲击。压紧弹簧的刚度经过精准匹配，每根弹簧的预紧力一致性偏差控制在5%以内，保证整个摩擦面的正压力分布均匀，不会出现局部压力过大导致的偏磨、局部烧片问题，同时可以通过调整端盖的锁紧行程，微调弹簧的预压缩量，实现额定打滑扭矩的小范围调整，适配不同负载等级的传动场景，不需要更换整套离合器就能满足一定区间内的扭矩保护需求。

　　外壳部分采用包覆式结构设计，将摩擦副、压紧弹簧完全封闭在壳体内部，既可以避免车间环境中的粉尘、切削液、纤维杂物进入摩擦副接触面，导致摩擦系数波动、打滑扭矩不稳定的问题，也能防止过载滑转过程中摩擦产生的磨屑外泄，污染设备周边的传动部件或者加工物料。壳体的接缝处采用迷宫式密封结构，不需要额外加装橡胶密封圈，避免橡胶件老化失效带来的密封问题，同时不会增加额外的转动阻力，保证传动效率维持在较高水平。

　　在实际选型应用中，这类离合器通常布置在驱动源与负载的第一级传动位置，尽可能靠近负载端，这样可以让过载保护的响应更直接，避免传动链中间的转动惯量影响保护灵敏度。安装时需要保证主动端与从动端的同轴度误差控制在允许范围内，若同轴度过大，会导致摩擦片受力不均，出现单侧磨损过快、额定打滑扭矩下降的问题，日常维护只需要定期检查摩擦片的磨损量，当总磨损量超过设计阈值时，更换对应规格的摩擦片即可，其余部件可长期重复使用，全生命周期的使用成本远低于销钉式、钢球式的过载保护结构。针对频繁正反转的传动工况，这款离合器的摩擦副滑转过程无冲击，正反向切换时的扭矩传递特性一致，不会出现反向传动空程过大的问题，也适配需要频繁启停、正反转的自动化设备传动场景。
