集成旋转转盘的XY双轴线性致动模组

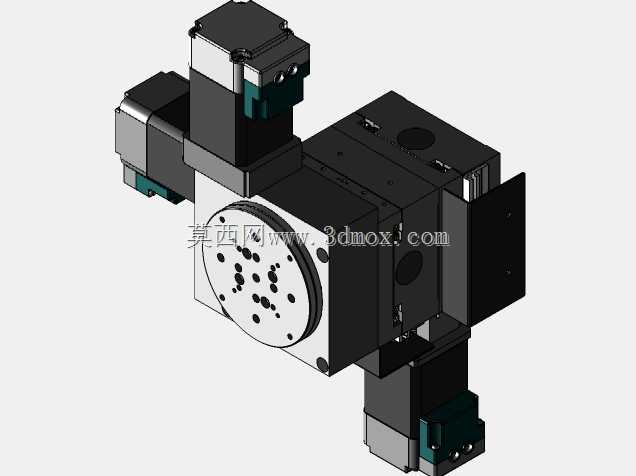

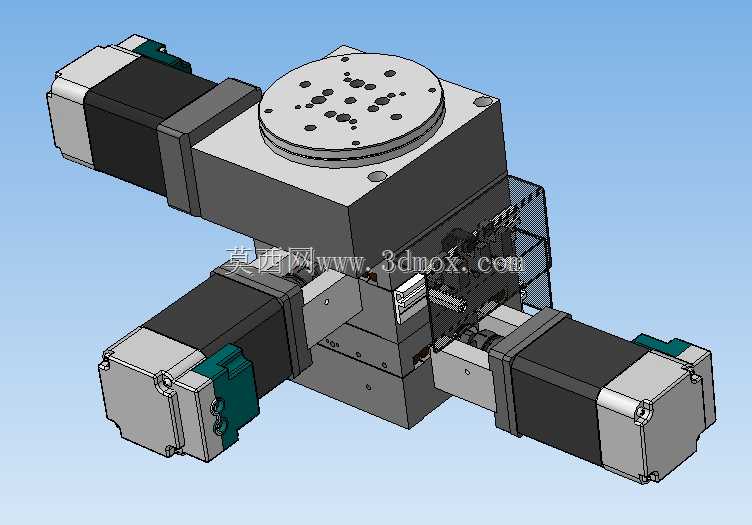

　　在精密装配、光学元件对位、实验室样品台调整、小型工件多工位加工这类需要平面内二维位移加角度调整的场景里，单轴直线滑台搭配独立旋转台的组合往往存在安装累积误差、整体占用空间过大的问题，这款集成转盘的XY线性致动结构，正是针对这类紧凑空间下的多自由度位移需求做的整合设计。从结构布局来看，三个驱动单元分别对应X轴直线运动、Y轴直线运动与顶部转盘的旋转运动，三个方向的运动模组做了层叠式集成，没有额外的转接安装板冗余，整体安装边界控制得十分紧凑，底部两个正交布置的驱动电机分别带动对应轴的丝杠传动副，传动路径短，反向间隙控制难度更低，适合需要频繁正反转切换的对位工况。实际使用中，这类模组常被用在微电子元件的引脚焊接对位、

　　小型精密零件的尺寸检测工位、生物实验的样品扫描位移台等场景，XY轴的直线运动负责完成平面内的位置定位，顶部带密集安装孔的转盘可以带动工件完成角度偏转，不需要额外搭配独立的旋转工装，就能实现工件在平面范围内任意位置与角度的调整，省去了多组件拼接时的同轴度、垂直度校准步骤。设计过程中，三个驱动电机均采用侧装式布局，没有在滑台运动方向的正前方或正后方突出过多结构，安装时可以直接将模组底部固定在设备基板上，不需要额外预留电机避让空间，对于设备内部安装空间局促的场景适配性更好。顶部转盘的安装面做了标准化的螺纹孔阵列，不同规格的工装夹具、工件载板都可以直接通过螺栓固定，不需要额外做转接板加工，孔位的排布覆盖了常见的小型载板安装尺寸，

　　能兼容多数常规尺寸的工件装夹需求。XY轴的导轨副与传动副做了集成式的壳体封装，既可以阻挡车间环境里的粉尘、切削碎屑进入传动间隙，也能避免日常调试时工具、线缆卡入运动部件造成设备故障，壳体的加工基准面与导轨安装面一次装夹加工完成，能保证两轴的垂直度公差控制在精密位移设备的常规要求范围内。从安装边界来看，模组整体的长宽高尺寸适配多数桌面级精密设备的内部安装空间，X轴与Y轴的行程覆盖了小型工件加工、检测的常用位移范围，不会出现行程冗余造成的空间浪费，也不会因为行程不足无法覆盖工位需求。转盘的旋转支撑采用交叉滚子轴承结构，能承受一定的轴向负载与倾覆力矩，即使装夹的工件重心不在转盘中心位置，也能保证旋转过程的平稳性，不会出现卡顿或者偏转误差。

　　在传动选型上，三个轴均采用步进电机搭配精密丝杠的传动方案，对于多数开环控制的低成本精密对位场景足够适用，如果需要更高的定位精度，也可以直接替换同安装尺寸的伺服电机，电机安装位的接口尺寸做了通用化设计，不需要修改主体结构就能完成驱动单元的升级。日常维护时，只需要定期在壳体预留的注油孔处添加润滑脂，就能保证导轨与丝杠的长期顺畅运行，不需要拆解主体结构，维护操作十分便捷。这类集成式多自由度位移模组，相比自行拼接的单轴滑台加旋转台方案，整体刚性更好，因为所有运动部件的安装基准都在同一个主体壳体上，不存在拼接带来的连接刚性不足问题，在高速启停的运动工况下，不会出现拼接位置的振动偏移，能更好地保证重复定位精度。
