BERGER MS-718型阻挡式锁定机构结构设计

项目分类:锁 发布时间:2022-06-09 ID:656841
  • BERGER MS-718型阻挡式锁定机构结构设计
  • BERGER MS-718型阻挡式锁定机构结构设计

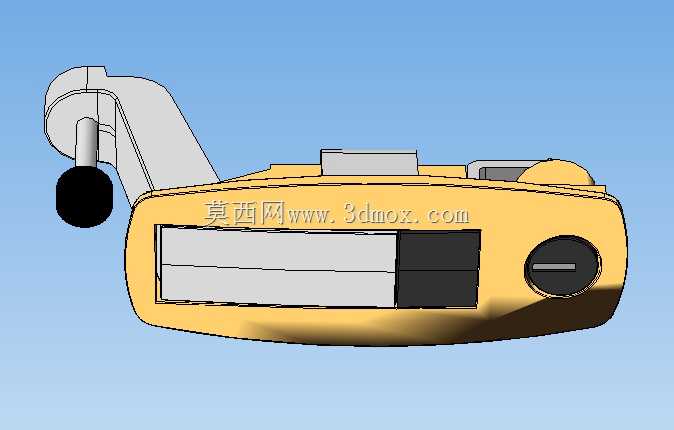

  在工业自动化输送线、工位器具定位、移动工装的位置固定场景中,阻挡式锁定机构是应用频次极高的机械功能部件,这类部件不需要额外的动力源,依靠机械结构的刚性配合实现位置锁止,可靠性远高于电磁类锁止元件,尤其适合存在油污、粉尘、振动的车间作业环境。本次呈现的BERGER MS-718型阻挡锁定结构,整体采用卧式布局设计,主体壳体为一体化压铸成型的曲面结构,壳体表面做了圆弧过渡处理,没有尖锐的棱角,既可以避免作业人员磕碰受伤,也能减少车间内粉尘、切削液在壳体表面的积存,日常维护时仅需擦拭表面即可完成清洁。从结构功能来看,该锁定机构的核心执行部件为侧置的阻挡摆臂,摆臂末端配置了黑色耐磨缓冲头,当需要锁止的移动部件行进到锁定位置时,

  摆臂会在内部弹性元件的驱动下自动抬升,卡入移动部件预设的定位卡槽内,通过刚性接触阻挡移动部件的位移,实现位置锁定;当需要解除锁止时,仅需按压壳体端面的圆形解锁旋钮,即可通过内部的连杆机构带动摆臂下压,脱离定位卡槽,移动部件即可正常通行。这种纯机械的触发逻辑不需要接入气路或电路,安装时不需要布置额外的动力管线,对于改造类的工位项目来说,能够大幅减少现场施工的工作量,降低改造成本。在设计细节上,壳体正面预留了两个矩形的观察窗口,日常巡检时不需要拆解壳体,就可以直接观察内部锁止块的位置状态,快速判断机构是否处于正常锁止位置,避免因为机构卡滞导致的输送线碰撞事故;壳体侧面的摆臂转轴位置做了密封处理,内置耐磨铜套作为转动支撑,

  能够承受径向的冲击载荷,即使移动部件以每分钟12米的行进速度撞击到阻挡头,铜套的支撑结构也不会出现变形,长期使用的磨损量可以控制在0.1毫米以内,不需要频繁更换转轴配件。从安装边界来看,该锁定机构的主体安装面为壳体底部的平面,预留了四个对称分布的安装孔位,安装孔的间距适配行业内通用的铝型材安装标准,可以直接固定在40系列、45系列的工业铝型材框架上,不需要额外制作过渡连接板;整体的横向安装尺寸控制在180毫米以内,竖向高度不超过120毫米,摆臂抬升后的最大伸出高度为75毫米,不会占用过多的工位空间,即使在布局紧凑的倍速链输送线侧边,也有足够的安装空间。在实际选型应用中,这类阻挡锁定机构常被用在倍速链生产线的工位止停位置,

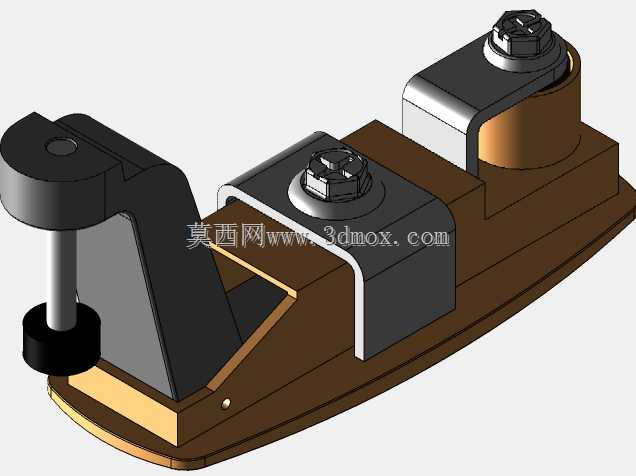

  用来锁定流转的工装板,保证工装板在装配作业时不会出现位移,相比传统的气缸式阻挡器,它不需要持续供气,即使车间出现临时断气的情况,锁止状态也不会解除,能够避免工装板滑移导致的装配精度问题;同时它也可以用在移动工具车、登高梯的脚轮锁定位置,相比普通的脚轮刹车,这种刚性锁止的结构能够承受更大的侧向推力,即使作业人员在登高梯上大幅度动作,梯身也不会出现滑移,提升作业的安全性。建模过程中对内部的连杆传动结构做了完整的还原,包括解锁旋钮的复位弹簧、摆臂的转轴配合、锁止块的限位结构都做了1:1的复刻,所有配合面的公差都按照实际加工要求做了预留,比如转轴和铜套的配合采用H7/g6的间隙配合,既保证转动的顺畅性,也不会出现过大的晃动量;壳体的壁厚设置为3毫米,符合压铸工艺的成型要求,不会出现壁厚不均导致的缩孔缺陷。在结构强度校核上,针对阻挡头承受冲击的工况,对摆臂的受力做了有限元分析,当阻挡头承受1000牛的水平冲击力时,摆臂的最大应力出现在转轴位置,数值为120兆帕,远低于普通碳钢的屈服强度,不会出现塑性变形,能够满足长期重载使用的要求。
