原木榫接式简易补丁锁结构设计

　　在传统木结构施工与古建修复作业中，构件拼接处的锁止固定一直是影响结构整体稳定性的关键环节，这类原木材质的补丁锁结构，主要用于实木构件局部缺损后的补接加固场景，替代传统金属固件避免不同材质热胀冷缩系数差异带来的拼接松动问题。从实际应用场景来看，这类结构常出现在原木结构房屋的梁枋修补、实木家具的构件补接、户外木构景观的节点加固作业中，尤其是在需要保留原木整体外观一致性的修复项目里，同材质的锁接结构能做到外观纹理统一，不会出现金属固件的锈蚀、色差问题。

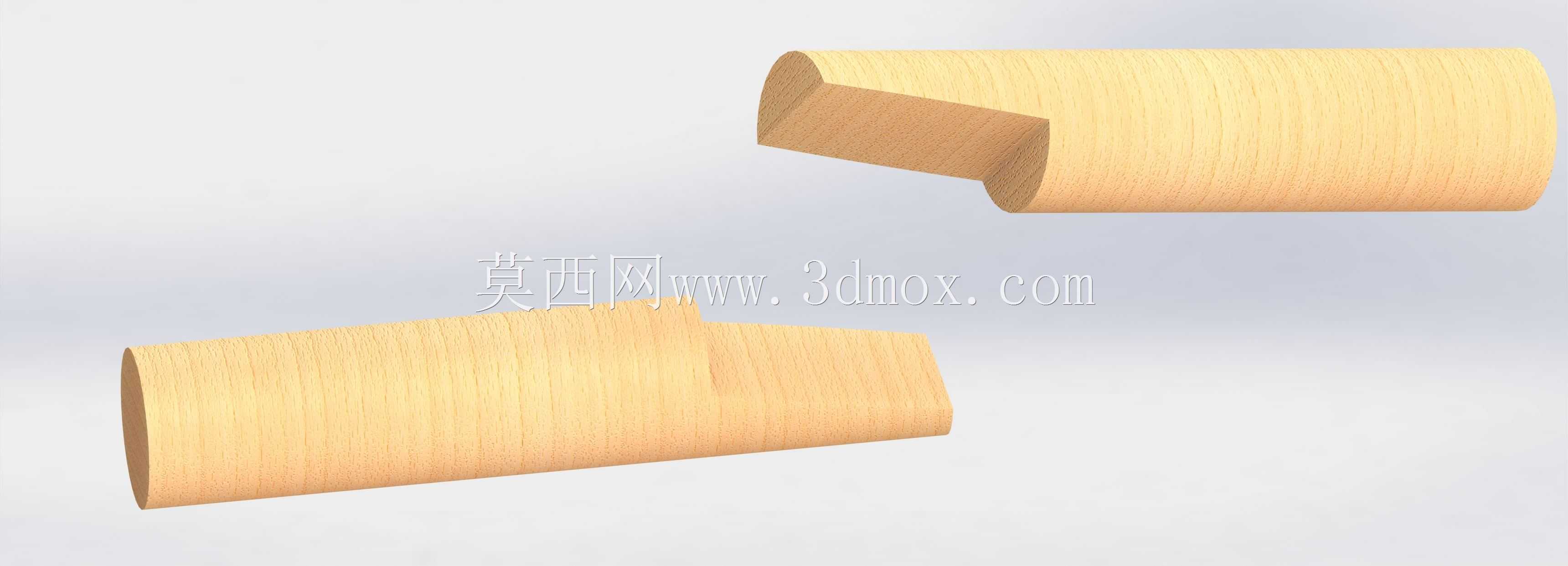

　　设计这类锁接结构时，首先要考虑的是木材的各向异性力学特性，顺纹方向的抗拉抗压强度远高于横纹方向，因此锁止榫头的受力方向全部设置为顺纹承载，避免横纹受剪出现劈裂问题。结构整体采用半圆柱状的主体外形，对应原木构件上预先开出的同尺寸半圆弧嵌槽，嵌合后外表面与原构件保持齐平，不会出现突出的棱角影响后续的表面打磨、上漆作业。锁体的一端设置有阶梯状的卡接榫头，对应补接补丁块上开设的卯口，安装时先将补丁块嵌入原构件的缺损部位，对齐卯口后将锁体沿构件轴向推入嵌槽，榫头完全卡入卯口后即可完成锁止，不需要额外的胶粘剂或金属钉固定，依靠木材之间的静摩擦力与榫卯的咬合作用力即可实现可靠固定，后期需要拆解更换时只需要沿轴向反向敲出锁体即可，不会对原构件造成二次损伤。

　　从安装边界尺寸来看，锁体的圆柱直径需要与待修补原木构件的直径匹配，常规适配直径100mm至300mm的原木构件，锁体的嵌入深度控制在构件半径的二分之一位置，既保证足够的咬合接触面积，又不会因为开槽过深削弱原构件的整体结构强度。榫头的阶梯高度设置为锁体直径的四分之一，长度为锁体总长度的六分之一，这个尺寸比例经过力学验证，既能承受拼接处的拉拔、剪切载荷，又不会因为榫头尺寸过大导致锁体本身的结构强度下降。锁体的两个端面都做了微小的倒角处理，安装时可以快速对准嵌槽入口，避免推入过程中木材边缘的毛刺卡滞，同时倒角也能分散安装敲击时的端部应力，避免锁体端部被敲劈损坏。

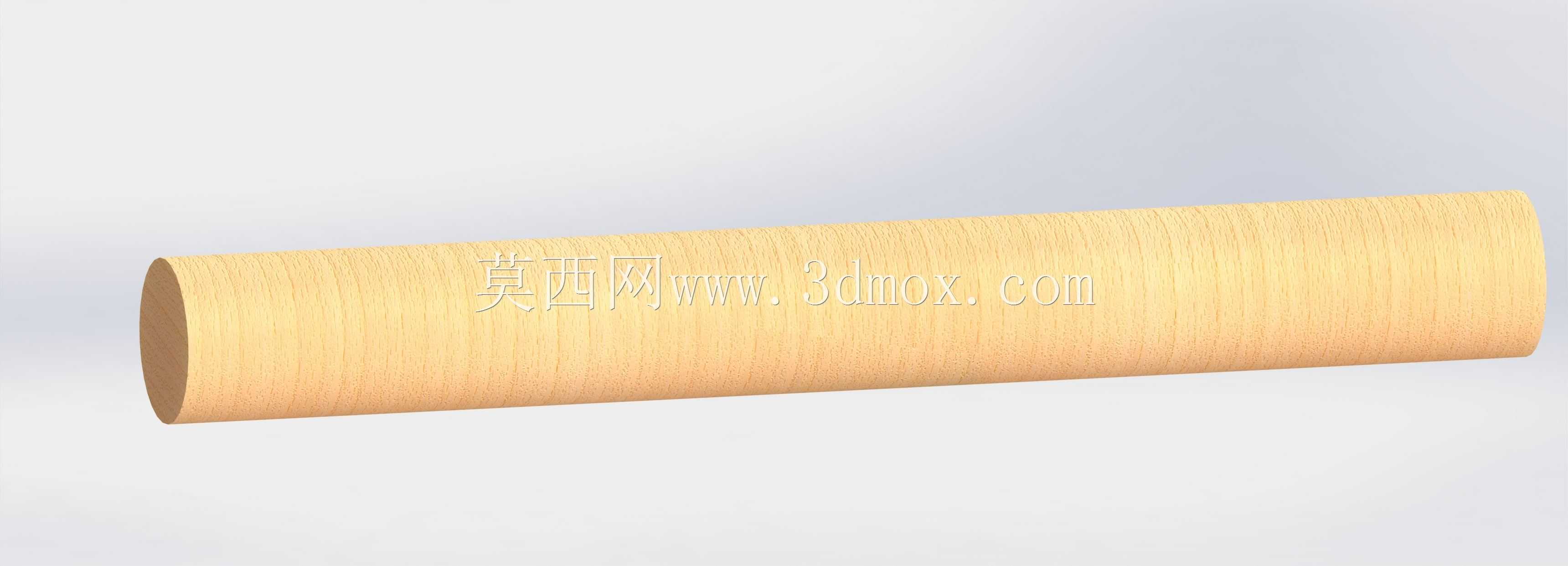

　　实际作业中，这类锁接结构的安装不需要复杂的专用工具，只需要使用传统的木工凿、木槌即可完成开槽与安装作业，对于野外作业的木构施工场景来说适配性极强。相比传统的金属骑马钉、螺栓固定方式，同材质的木锁结构与原构件的老化速率一致，不会出现几年后金属固件锈蚀膨胀导致木材开裂的问题，在户外潮湿环境下的使用寿命与原木构件本身保持一致。设计建模过程中，需要重点控制榫头与卯口的配合公差，因为木材存在湿胀干缩的特性，配合间隙控制在0.1mm至0.2mm之间，既保证常温干燥环境下可以顺利装配，又能在环境湿度升高木材轻微膨胀后实现更紧密的咬合，不会出现松动晃荡的问题。锁体的外表面弧度与原构件的外圆弧度完全一致，嵌装完成后只需要轻微打磨即可做到接缝处几乎不可见，对于外观要求较高的古建修复、高端实木家具制作场景来说，这个细节直接决定了修复后的外观质量。

　　在结构受力层面，当拼接处承受弯曲载荷时，锁体的半圆柱面与嵌槽的弧面完全贴合，载荷可以均匀分布在整个接触面上，不会出现局部应力集中导致的木材压溃问题；当承受轴向拉拔载荷时，阶梯状的榫头会卡在补丁块的卯口位置，将拉拔力传递到整个锁体再分散到周边的原构件木材上，承载能力可以达到完整原木构件强度的85%以上，完全满足常规木结构的受力要求。针对不同的木材材质，比如松木、杉木这类软质木材，榫头的厚度可以适当增加，而对于橡木、胡桃木这类硬质木材，榫头厚度可以适当减小，适配不同材质的力学性能差异。建模时需要将锁体的所有棱角都做R0.5mm的圆角处理，避免尖锐棱角在木材胀缩过程中产生应力集中，导致周边木材出现微裂纹，延长整个拼接结构的使用寿命。
