不锈钢高架机电锁结构设计

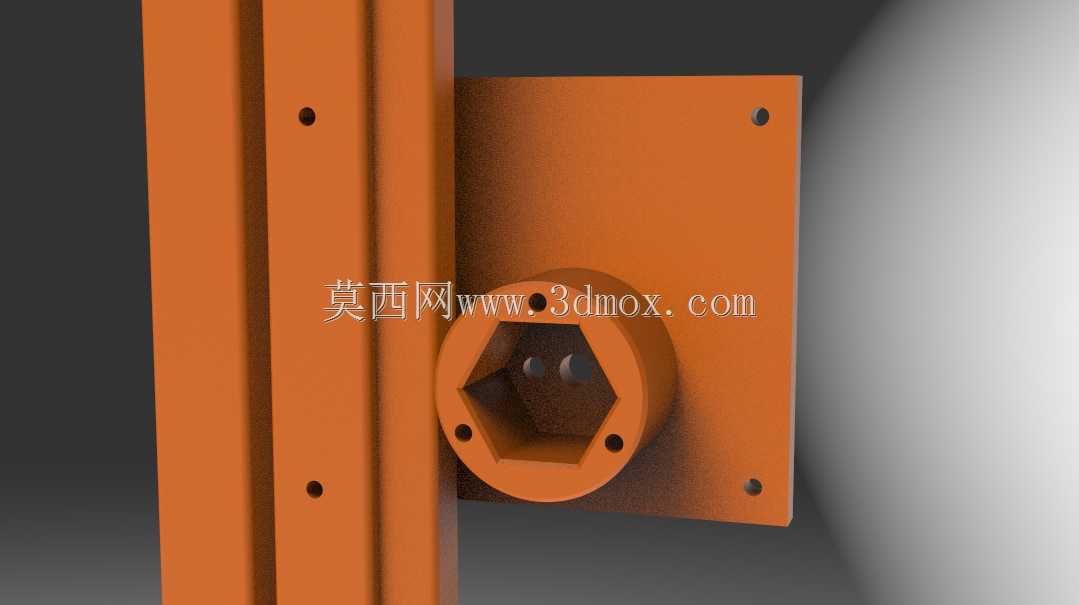

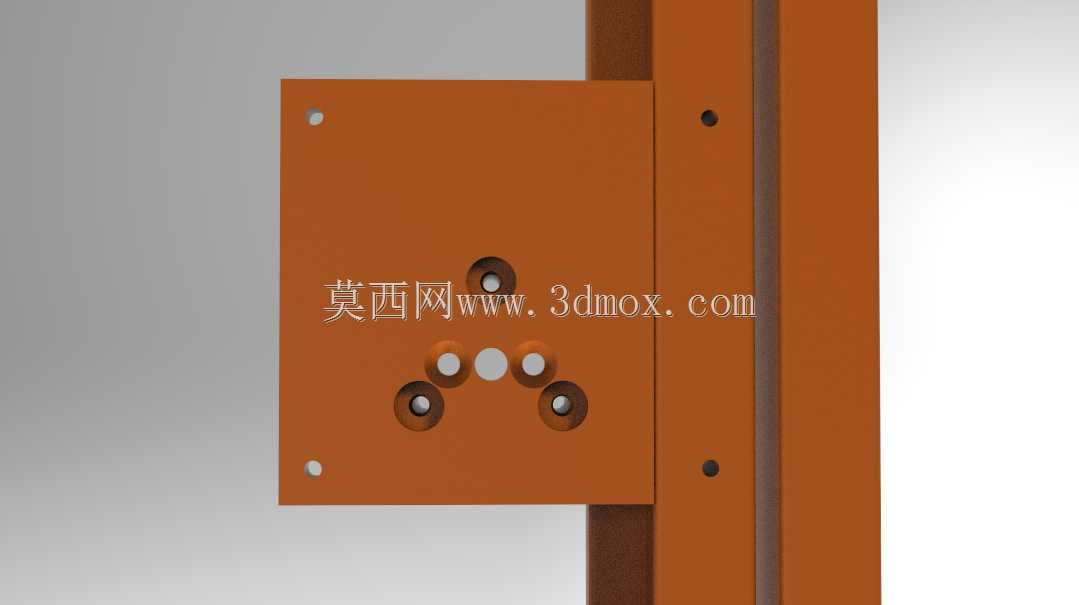

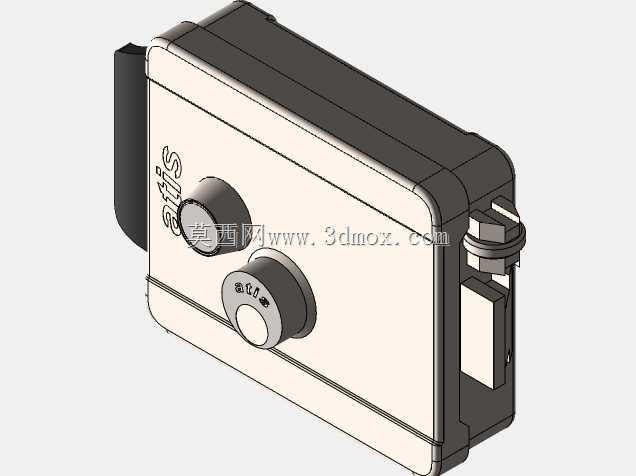

　　这款机电锁的主体外壳采用304不锈钢一体冲压折弯成型，表面做拉丝钝化处理，兼顾户外使用的防腐蚀需求与室内安装的质感表现，锁体整体方正做圆角过渡，避免安装使用过程中尖锐边角造成磕碰划伤。锁体安装面预留四个沉头安装孔，适配M6膨胀螺丝或自攻螺丝固定，可直接固定在金属门框、木质门梃上，安装孔位做了长圆孔设计，允许现场安装时有±3mm的位置调整量，降低现场开孔的精度要求。锁舌部分采用不锈钢精铸工艺，锁舌伸出长度为15mm，配合锁扣盒的导向斜面，关门时可自动导向滑入锁止位，无需精准对位即可完成落锁，适配门体20-50mm的安装间隙，门体晃动量在5mm以内均可正常锁止，不会出现卡滞、锁不上的情况。

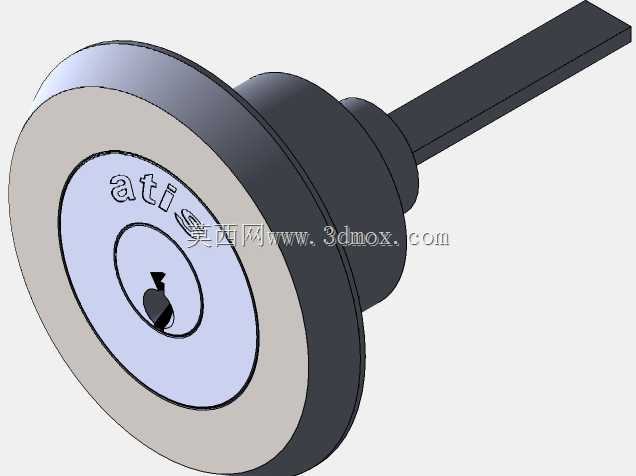

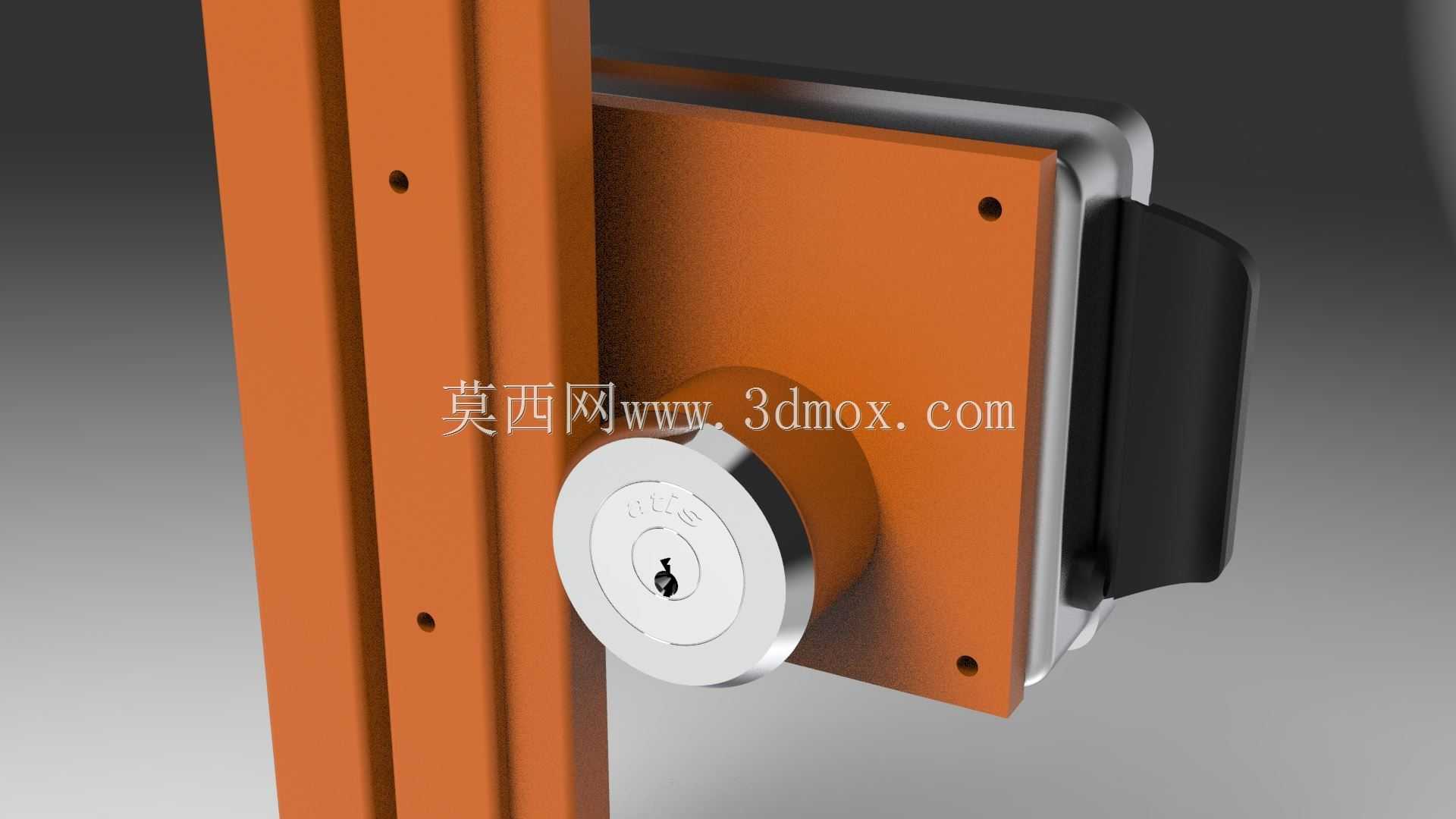

　　从功能设计来看，这款锁做了三重开启方式的冗余设计，首先是12V直流脉冲电控开启，脉冲通电时间仅需0.5s即可触发锁舌回缩，通电电流不大于1.2A，适配常规门禁系统的继电器输出端口，无需额外加装驱动模块，断电状态下锁体保持锁止，符合消防通道以外的门禁管控要求；其次是机械钥匙开启，锁芯采用C级叶片结构，钥匙插拔顺畅，锁芯与内部解锁机构做了防钻片设计，外力暴力破坏锁芯时会触发空转结构，无法通过撬动锁芯解锁；第三是内置机械旋钮解锁，室内侧无需钥匙或通电，旋转旋钮即可手动解锁，适配室内侧日常快速开门的使用需求，旋钮做了防滑滚花处理，戴薄手套操作也不会打滑。

　　在实际应用场景中，这款锁可覆盖小区单元门、厂区通道门、仓库防盗门、庭院铁艺门等多种场景，室内安装时可直接搭配门禁读卡器、出门按钮使用，室外安装时锁体的接线端口做了硅胶密封圈防水处理，防护等级达到IP54，可应对日常雨淋、扬尘环境，无需额外加装防雨罩。锁体内部的电控模块做了灌封处理，避免潮湿空气进入造成电路短路，机械传动部分采用粉末冶金齿轮与不锈钢复位弹簧，长期使用无锈蚀卡滞风险，经过10万次开合循环测试后，锁舌伸缩阻力变化率不大于10%，可满足高频次通行场景的使用需求。

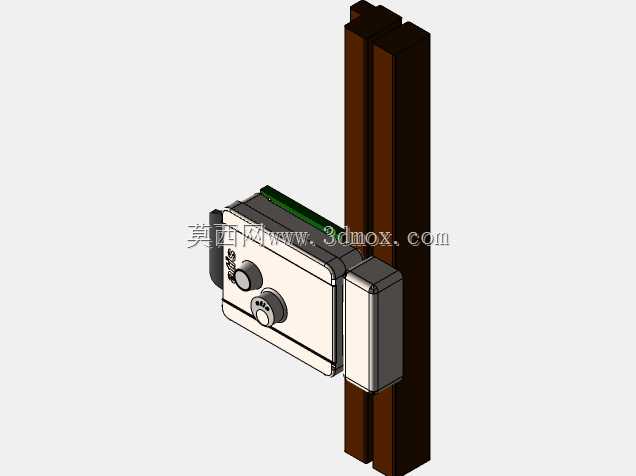

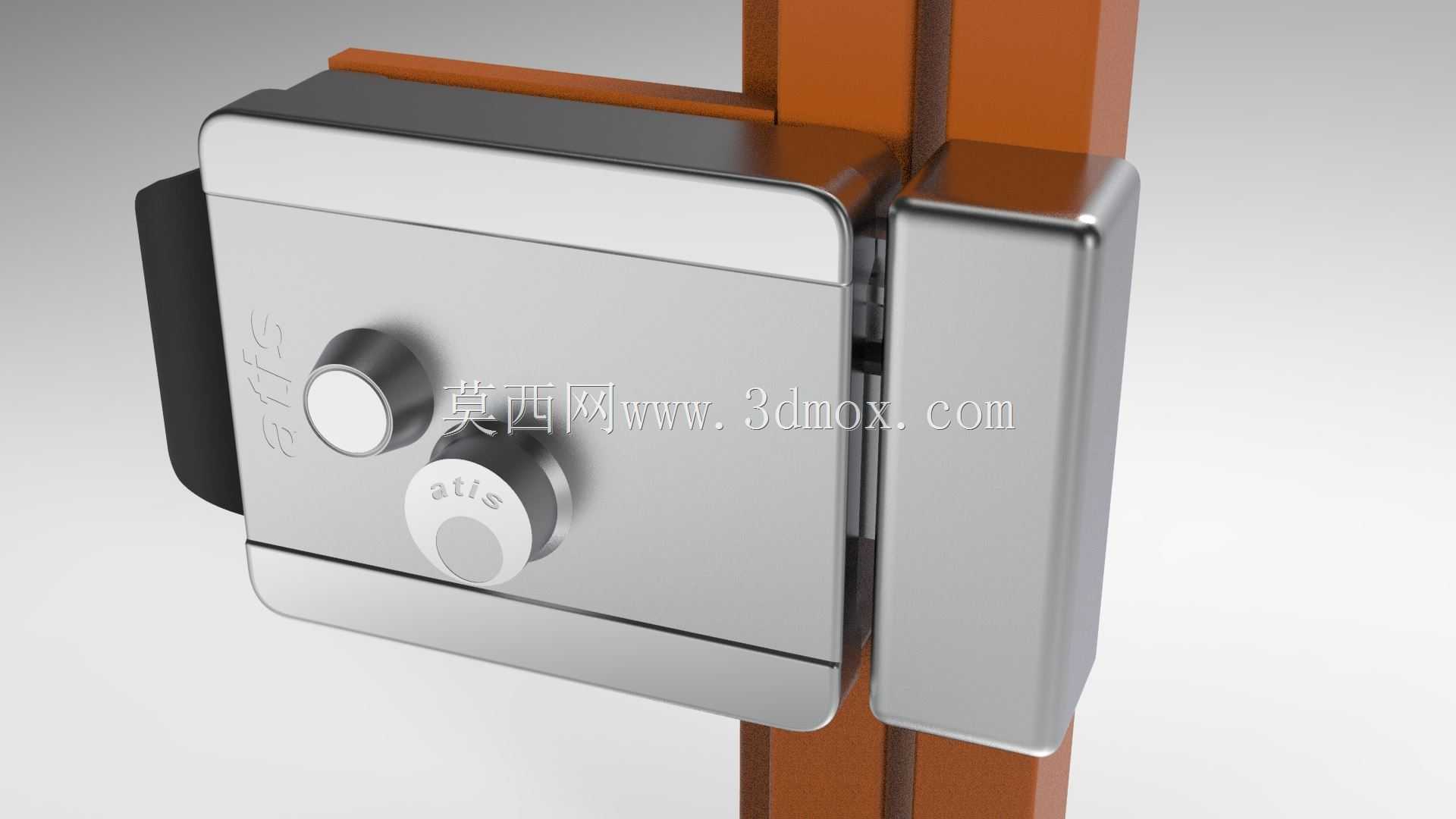

　　建模过程中，对锁体的内部传动结构做了完整还原，包括电控部分的电磁铁吸合结构、机械钥匙的拨叉传动结构、旋钮解锁的联动结构，各运动部件之间预留了0.2mm的装配间隙，模拟实际装配时的公差配合，避免干涉。锁扣盒部分同样采用不锈钢材质，配套的安装片可根据门体厚度调整弯折角度，适配平开门、平移门等不同门型的安装需求，锁扣盒与锁体的对位基准做了对齐标识，现场安装时可快速对位，减少调试时间。针对不同门的开向，锁体内部的传动件可做镜像调整，无需重新开模即可适配左开、右开两种门向，降低生产端的物料备货种类。

　　从结构可靠性角度出发，锁体的侧边防撬板做了2mm加厚设计，当门体处于锁止状态时，锁舌与锁扣盒的咬合深度达到12mm，外力撬门时可承受不小于1000N的侧向冲击力，不会出现锁舌变形脱出的情况。接线部分采用插拔式端子，现场接线时无需焊接，直接将门禁系统的电源线压入端子即可完成接线，端子做了防反插设计，正负极接反时无法插入，避免接线错误烧坏电控模块。锁体表面的品牌标识采用激光蚀刻工艺，长期使用不会磨损脱落，同时不会像丝印标识那样在户外环境下出现起皮脱落的问题。
