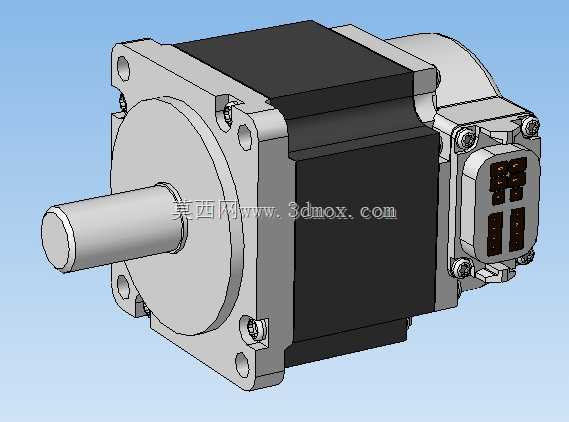

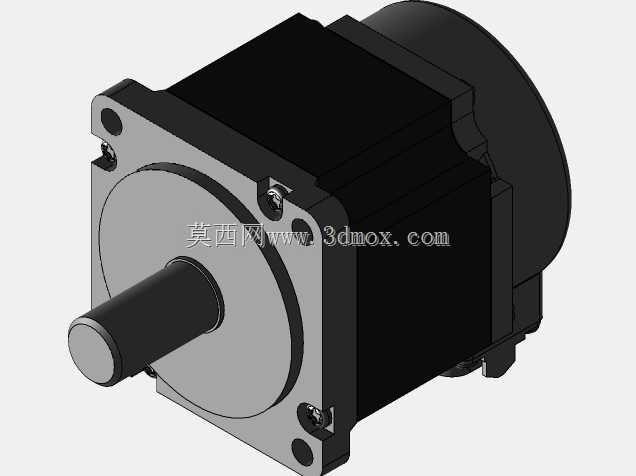

三菱HK-KT23W伺服电机结构三维建模

　　法兰端面上的四个安装孔位严格按照对应功率段伺服电机的通用安装规范设定，孔位的位置度、沉孔深度、法兰端面的平面度都做了结构还原，设计选型时可以直接将模型导入装配体，核对安装面与设备安装板的贴合度，提前排查安装孔与周边加强筋、走线槽的干涉问题。输出轴采用带键槽的圆柱轴结构，轴径、轴伸长度、键槽尺寸都匹配常规联轴器的安装规格，建模时还原了轴端的倒角细节，方便装配时联轴器的顺利导入，也能避免轴端锐边划伤操作人员或密封件。电机本体的外壳分为三段式结构，前端的铝制端盖承担轴承定位、安装法兰支撑的作用，建模时还原了端盖上的轴承室台阶结构、安装螺丝的沉孔、端盖与机壳配合的定位止口，这些细节在做电机拆解维修模拟、密封结构设计时可以提供准确的结构参考。在自动化产线的进给轴、工业机器人关节、精密检测设备的位移驱动单元里，伺服电机是决定整套设备定位精度、动态响应能力的核心执行部件，这款HK-KT23W规格的伺服电机，建模时完全按照实物装配关系还原每一处结构细节，可直接用于设备布局干涉校验、安装工装设计、驱动系统匹配校核等工程场景。从实际应用场景来看，这类小功率伺服电机常被用在3C电子组装设备的贴装头进给、包装机械的送膜辊驱动、小型数控设备的工作台进给、医疗检测设备的样本输送机构上，对安装空间的紧凑性、输出轴的同轴度、接线端的防护性都有明确要求，建模过程中特意对这些工程关注的细节做了精准还原。先从安装边界说起，电机前端采用方形法兰安装结构，

　　中间段的机壳是电机的定子承载结构，外表面做了平整的方形设计，没有多余的散热筋，因为这类小功率伺服电机在额定负载下的发热量较低，依靠机壳表面自然散热即可满足温升要求，平整的外表面也方便用户加装安装抱箍、散热贴片或者温度传感器。后端的结构包含了编码器舱与动力接线端子，接线端采用矩形重载接插件结构，建模时还原了接插件的插针布局、锁扣结构、密封槽结构，在做设备走线设计时，可以直接根据接插件的外形尺寸预留接线空间，核对接插件与设备护罩、走线拖链的间隙，避免出现接线后护罩无法装配的问题。编码器舱的端盖采用螺丝固定结构，端盖上预留了密封胶圈的安装槽，还原了编码器的防护结构，在做有防尘防水要求的设备设计时，可以直接参考这个结构评估电机的环境适配性。

　　从设计思路上来说，这款电机的建模完全遵循从实际装配关系出发的原则，没有做多余的简化或者夸张的结构修饰，每一处凸台、倒角、孔位都对应实物的加工或装配需求：比如法兰端面上的两个定位销孔，是用来在高精度安装场景下做定位基准，保证电机轴与负载轴的同轴度；接线端旁边的接地螺丝孔，是用来做设备等电位连接，避免电磁干扰影响编码器信号；后端盖的透气阀安装位，是用来平衡电机内外气压，避免温差变化导致内部结露。在做设备整体布局时，这个模型可以直接用来核算电机的总长、最大回转半径，比如在多轴排布的设备里，相邻两个电机的外壳间隙、接线端的操作空间、编码器端的维护拆卸空间都可以通过模型直接测量，不需要等到实物到场再做布局调整，能大幅缩短设备设计的迭代周期。

　　对于做电机性能仿真的工程师来说，模型的外壳壁厚、内部腔体尺寸、轴系的支撑跨距都做了准确还原，可以直接导入仿真软件做模态分析、温升仿真、轴系受力校核，不需要再重新绘制简化模型。另外，模型的装配层级完全按照实物的BOM层级搭建，前端盖、定子机壳、后端盖、输出轴、轴承、接插件、编码器端盖都是独立的零件体，在做虚拟装配动画、维修培训课件、拆解工艺演示时，可以直接对单个零件做移动、透明化、剖切操作，不需要再对模型做二次拆分。在实际选型过程中，很多工程师会遇到电机安装后与周边结构干涉、接插件插拔空间不足、轴伸长度不够导致联轴器无法锁紧的问题，这个模型把所有这些容易出问题的边界尺寸都做了精准还原，比如接插件突出电机本体的高度、接线后线缆的最小弯曲半径对应的空间、输出轴安装联轴器后的最大外轮廓尺寸，都可以在装配环境里直接模拟，提前规避选型和布局的失误。从结构细节来看，电机的轴承位采用双轴承支撑结构，前端的深沟球轴承承担径向负载与部分轴向负载，后端的轴承承担轴系的定位作用，建模时还原了轴承的安装台阶、轴用挡圈的槽位、轴承室的公差配合基准，在做轴系受力分析时，可以直接参考这些结构设定约束条件，得到更贴近实际的仿真结果。机壳与前后端盖的配合采用止口定位结构，止口的配合长度、配合间隙都按照常规电机的加工精度做了还原，在做密封设计时，可以根据止口的尺寸计算密封胶圈的压缩量，评估密封结构的可靠性。
