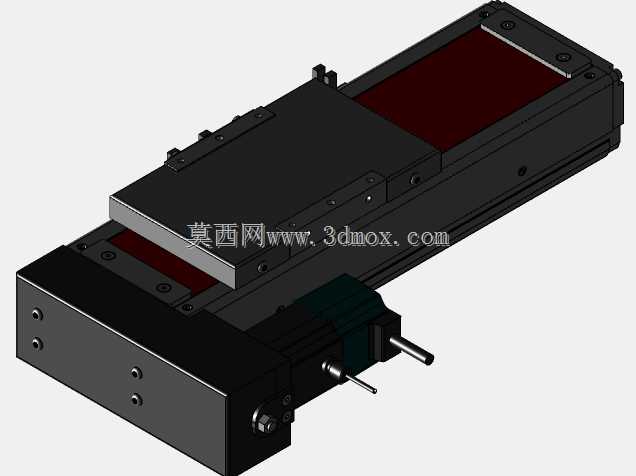

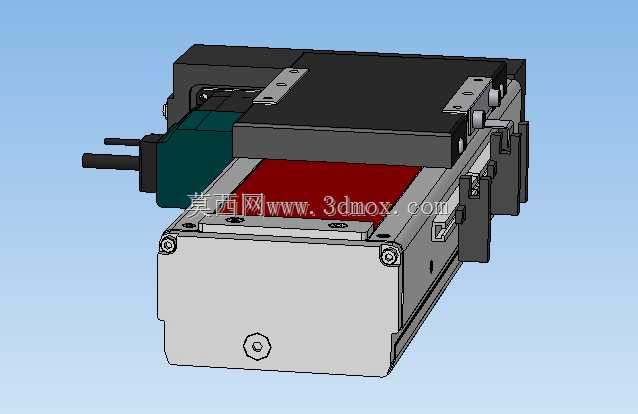

100W功率伺服驱动线性执行机构

　　在3C电子精密装配、光伏组件排版、实验室微量进给、医疗检测设备样本输送这类对位移重复定位精度要求达到微米级的工位上，普通气缸的行程端点冲击、步进电机开环控制带来的丢步误差，很难满足稳定生产的需求，这款伺服驱动的线性执行单元，就是针对这类中短行程、高响应速度的直线传动场景开发的集成化部件。从结构设计逻辑来看，这款执行器没有采用零散的伺服电机、联轴器、丝杠、导轨、安装座分体拼接的方案，而是把所有传动、导向、动力元件都整合在同一个封闭的铝制壳体内，既减少了现场安装时的同轴度调试工作量，也能避免车间里的切削碎屑、焊接烟尘、冷却液雾进入传动副内部，延长导轨和丝杠的维护周期。动力端搭载的100W伺服电机采用侧装平行布局，

　　通过内置的同步带轮组把扭矩传递给滚珠丝杠副，相比电机直连丝杠的同轴布局，能有效缩短执行器整体的轴向长度，在设备内部安装空间局促的场景下，这种布局的空间适配性更强，不会因为电机尾部的出线空间挤占设备内部的走线槽位置。导向部分采用的是和壳体一体化加工的线性导轨安装基准，配合两组预压处理的微型滑块承载滑台负载，滑台的安装面加工有标准的螺纹孔阵列和定位销孔，不管是加装气动夹爪、真空吸盘、点胶阀还是视觉检测相机，都不需要额外做转接板的二次加工，直接通过销孔定位就能保证执行器的运动方向和末端工装的安装垂直度，避免因为安装偏载导致滑块磨损加快、运动卡顿的问题。从安装边界来看，这款执行器的壳体底部设计了通长的T型安装槽，

　　既可以从底部穿入T型螺栓固定在设备的铝型材机架上，也可以通过侧面的安装孔实现垂直壁挂、水平倒置等多种安装姿态，不需要额外定制安装支架。壳体两端都设计了硬限位挡块和光电原点传感器的安装位，出厂时已经做好了传感器的触发位置调试，用户现场接线时只需要把传感器线缆接入设备的IO端口，就能直接完成原点复归和行程极限保护的设置，不需要自己调整传感器的触发挡片位置。在实际运行特性上，这款执行器的伺服驱动支持位置、速度、扭矩三种控制模式切换，在压装类工位上可以切换到扭矩模式，通过实时监测电机输出扭矩来控制压装力，避免压坏易碎的薄壁工件；在快速移载工位上可以切换到速度模式，配合S型加减速曲线设置，能在0.2秒内完成100毫米行程的快速移位，

　　同时不会因为启停冲击导致末端工装出现晃动，保证移载到位后可以立刻开展下一步作业，不需要额外的等待稳定时间。滑台侧面预留了风琴防护罩的安装卡槽，在有粉尘、切削液飞溅的加工场景下，可以加装柔性防护罩进一步提升防护等级，不需要改动执行器本身的主体结构。壳体的出线端采用了标准的航空插头接口，电机动力线、编码器线、传感器线都整合在同一个插头上，现场接线时不会出现线序接错的问题，后期维护更换部件时只需要拔下插头就能完成拆装，不需要重新梳理每根线缆的定义。针对不同的行程需求，这款执行器的主体壳体采用模块化设计，只需要更换对应长度的丝杠、导轨和壳体型材，就能衍生出不同行程规格的产品，核心的电机、端盖、滑台部件都可以通用，能有效降低备件的储备种类，减少设备维护的备件成本。在实际选型适配时，需要注意执行器的滑台负载偏心距要求，当末端工装的重心超出滑台安装面的中心范围时，需要核算滑块的承受弯矩，避免长期偏载导致导轨精度下降，对于垂直安装的使用场景，还可以选配内置的制动模块，在设备突然断电时锁住丝杠位置，避免滑台因为自重下滑造成工装碰撞或者工件损坏。
