带锁定功能模块化操纵杆结构设计

　　这款带锁定功能的模块化操纵手柄，是工业控制回路里常用的手动指令输入部件，常见于高低压配电柜操作面板、工业设备本地控制站、起重设备的地面操作盒、输送线旁的手动操作工位，用来给设备输出多方向的动作指令，同时自带的锁定结构可以避免误触引发的设备误动作，在需要保持操作状态、或者非授权人员不能随意扳动操作杆的场景下，这个锁定结构能大幅提升操作安全性。

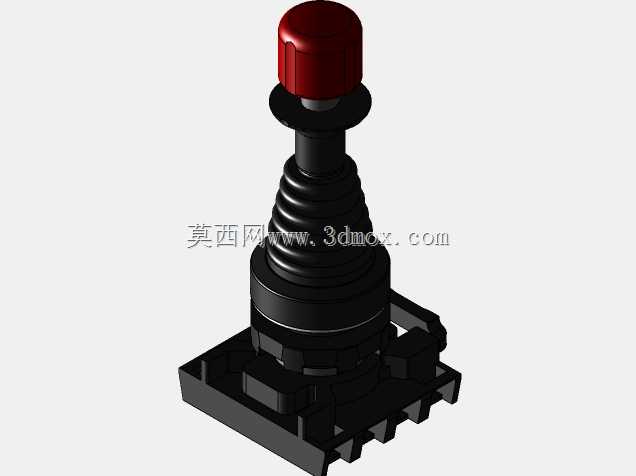

　　从结构设计来看，这款操纵杆采用了模块化的拆分思路，顶部的红色操作帽是人员直接接触的操作部位，做了防滑的柱面造型，直径适配成年人手指的握持尺寸，按压或者扳动的时候施力顺手，不会出现打滑的情况；红色的配色也符合工业安全色的规范，在设备面板上辨识度很高，操作人员可以快速定位操作部件。操作帽下方的轴段集成了锁定机构，当需要锁定操纵杆位置时，提起或者按下操作帽对应的锁止结构，就可以把操纵杆的位置固定住，避免设备运行过程中因为振动、意外触碰导致操纵杆移位，触发错误的动作指令，这个锁定结构的解锁力经过适配，既不会因为太松导致容易误解锁，也不会因为太紧导致操作人员解锁困难。

　　杆身部分采用了波纹状的防尘密封结构，这种褶皱式的密封套可以在操纵杆多方向摆动的时候始终保持密封状态，阻挡工业现场的粉尘、切削液、水汽进入操纵杆内部的触点或者传感结构，延长部件的使用寿命，即使在多粉尘、有少量喷淋的工业现场环境下，也能保证内部结构的动作可靠性。密封套下方的安装基座是整个部件的安装固定部分，采用卡扣式的面板安装结构，不需要额外的螺丝固定，只需要在设备面板上开出对应尺寸的安装孔，把基座从面板正面卡入，背面的卡扣就可以自动卡紧在面板上，安装效率很高，后期维护拆卸也很方便，不需要拆解面板内部的大量结构就可以快速更换操纵杆部件。

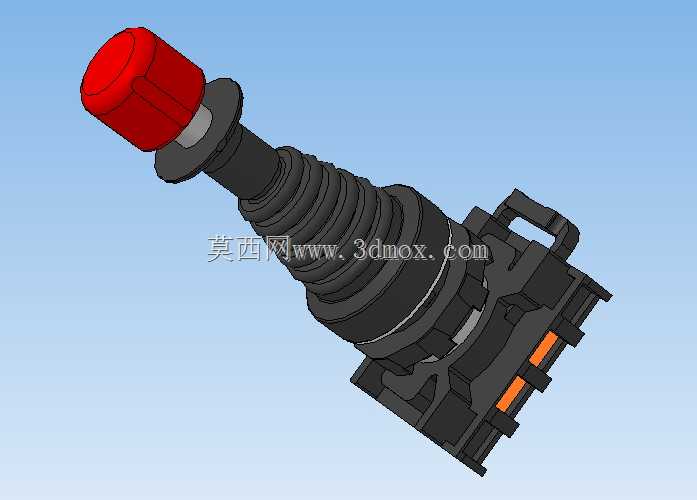

　　基座下方的电气连接部分采用了快插式的接线结构，接线端子做了防呆设计，不同功能的接线位有对应的标识和错位结构，装配的时候不会出现接线插反的情况，橙色的端子标识块可以让接线人员快速识别接线位，减少装配接线的错误率。整个操纵杆的摆动角度做了合理的限位，每个方向的摆动行程适配常用的工业控制开关的触发行程，扳动的时候有清晰的档位手感，操作人员可以通过手感判断是否已经触发对应的指令，不需要额外观察指示灯就能确认操作是否到位。

　　从安装边界来看，这款操纵杆的面板安装开孔尺寸适配行业通用的22mm标准安装孔，和常见的急停按钮、选择开关的安装尺寸通用，在做设备面板布局设计的时候，可以和其他标准控制部件共用开孔规格，减少面板加工的刀具种类，降低加工成本。操纵杆在面板背面的凸出尺寸做了紧凑化设计，不会占用过多的控制柜内部空间，即使是内部布线密集的小型控制盒，也有足够的空间完成布线和安装。杆身的摆动半径经过校核，在满角度摆动的时候，不会和面板上相邻安装的其他按钮、开关部件产生干涉，面板布局的时候只需要按照标准控件的间距预留位置就可以满足安装要求，不需要额外为操纵杆预留超大的安装空间。

　　在实际选型应用的时候，这款模块化的操纵杆可以根据不同的控制需求搭配不同的触点模块，需要两方向控制、四方向控制、带或者不带自锁功能的场景，都可以通过更换基座下方的功能模块来实现，不需要更换整个操纵杆的外露部分，备件储备的时候只需要储备不同的功能模块和通用的操作头部，就可以覆盖多种应用场景，降低备件的库存压力。锁定结构的设计也考虑了长期使用的耐磨性，锁止配合的部位采用了耐磨的工程塑料材质，经过多次锁止解锁循环之后也不会出现松旷、锁止失效的问题，满足工业设备长期使用的可靠性要求。
