三菱配套带热继换向电机双接触器件

　　在常规工业低压配电与电机控制回路里，电机正反转换向是生产线输送、起重行走、工装进退这类往复动作机构最常见的控制需求，这套集成热继电器的双接触器组件，就是专门针对这类小功率三相异步电机换向场景做的整合式控制单元，省去了设计人员单独选型接触器、热继再做匹配校验、排布接线的冗余工作。从实际应用来看，这类组件普遍用在机床进给机构、小型输送线驱动、自动化工装的动力头换向、小型起重设备的行走控制这类需要频繁切换电机转向的场合，相比单独拼装的分立元件，整合后的组件在接线距离、动作配合、保护匹配上都做了出厂前的适配，能大幅降低现场接线错误率，也减少柜内零散元件的排布空间占用。

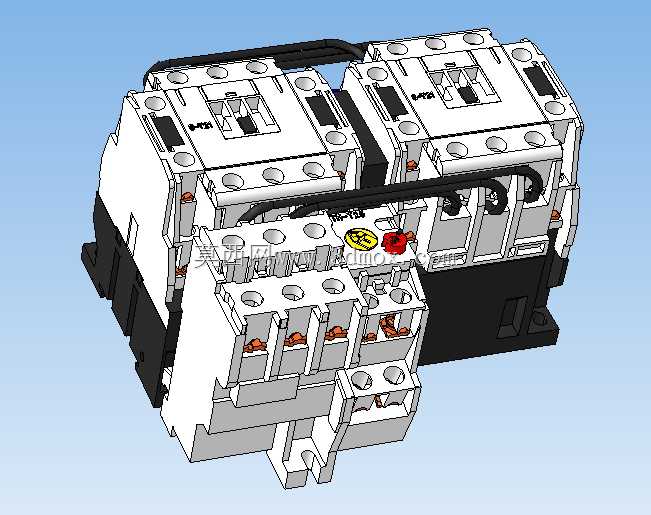

　　从功能特性上看，这套双接触器采用机械互锁加电气互锁的双重防呆结构，避免两个换向接触器同时吸合造成的电源相间短路，这是电机换向回路最核心的安全设计点——很多现场故障都是因为互锁机构失效，两个接触器同时闭合直接把三相电源的两相短接，轻则烧蚀触点，重则造成上级开关跳闸甚至线路起火，整合式组件在出厂时就已经把机械互锁的拨杆间隙、动作行程调试到位，不需要安装人员再单独调整互锁拨片的位置，相比分立安装的两个接触器，互锁可靠性要高很多。配套的TH-T25系列热继电器直接插接在接触器出线端，不需要额外做转接铜排，热元件的电流匹配范围覆盖0.1A到25A区间，能适配不同功率等级的小功率三相电机，热继上自带的测试按钮、停止复位按钮都直接外露在组件正面，现场调试和故障复位的时候不需要打开柜门板就能操作，红色的停止拨杆可以直接手动断开控制回路，黄色的测试拨片能模拟热继脱扣状态，方便调试阶段验证保护回路的接线正确性。

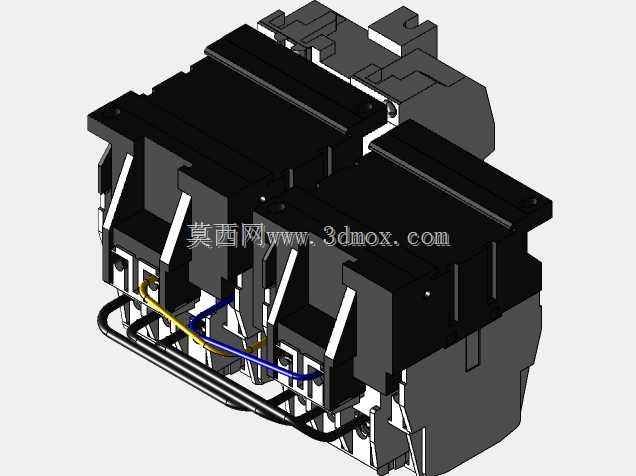

　　设计思路上，这套组件完全遵循低压控制元件的模块化设计逻辑，两个同规格的S-T21接触器并排安装，顶部用预制的绝缘连接铜排完成进线端的电源并联，相比现场手工弯制铜排或者用导线并联，预制铜排的接触电阻更小，大电流通过时的温升更低，也避免了手工接线的虚接隐患。接触器本体的触点采用银合金材质，针对电机启动时的5-7倍冲击电流做了抗熔焊设计，AC-3使用类别下的电寿命能达到百万次级，完全能满足频繁换向的工况需求。热继电器采用三相双金属片式结构，带断相保护功能，当电机出现一相断线缺相运行时，能在数秒内脱扣切断接触器线圈回路，避免电机因为缺相运行烧毁绕组，热继的电流整定旋钮直接外露，整定刻度清晰，现场可以根据电机的额定电流直接调整保护值，不需要额外拆盖。

　　从安装边界和外形尺寸来看，整套组件采用标准35mmDIN导轨安装结构，不需要单独打孔固定，直接卡装在柜内标准导轨上即可，组件整体的宽度在140mm左右，高度在120mm左右，深度从导轨安装面算起约90mm，柜内排布时只要预留出正面100mm的操作空间、侧面各20mm的散热间隙就能满足安装要求，接线端子全部采用升降式压接结构，能适配1.5平方到6平方的多股铜芯导线，端子处自带透明防护盖板，避免接线后裸露的带电部分造成触电隐患，线圈接线端和主回路端子做了明确的分区标识，A1、A2线圈端子的位置统一在组件正面下方，接线时不用绕到元件侧面，柜内布线的时候走线更顺。主回路的进出线方向可以根据柜内布线方向灵活调整，既可以上进下出，也可以通过调整连接铜排的方向实现下进上出，适配不同的柜内走线方案，不需要额外增加转接端子。

　　在实际选型匹配的时候，只需要根据被控电机的额定电流选择对应热继整定范围的规格即可，不需要再单独校验接触器和热继的匹配性，因为组件在出厂时已经做了通断能力、保护特性的配合测试，热继脱扣时的触点容量能可靠分断接触器的线圈电流，不会出现触点拉弧粘连的问题。相比用两个独立接触器加热继拼装的方案，这套整合组件的整体安装尺寸要小大概20%，柜内空间占用更少，接线点数量也减少了近三分之一，因为接触器和热继之间的连接是预制的插接结构，不需要现场压接接线端子，能大幅缩短柜内装配的接线工时，也减少了现场接线的故障点。日常维护的时候，因为组件是模块化结构，如果其中一个接触器出现触点烧蚀的情况，可以单独更换对应的接触器单元，不需要整套更换，热继部分如果出现整定失效的情况也能单独插拔更换，维护成本比分立拼装的方案更低。
