带手动锁止调节的精密线性滑动导轨结构

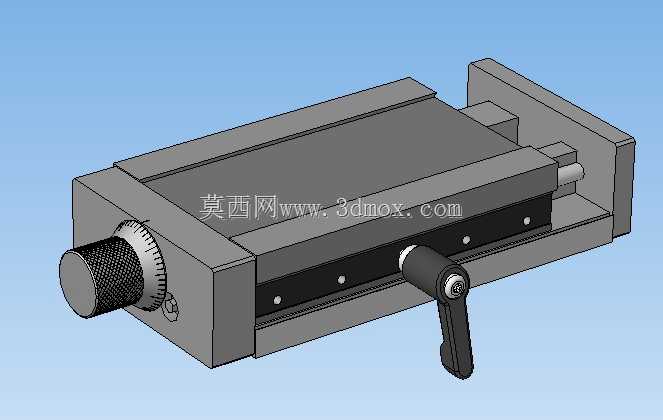

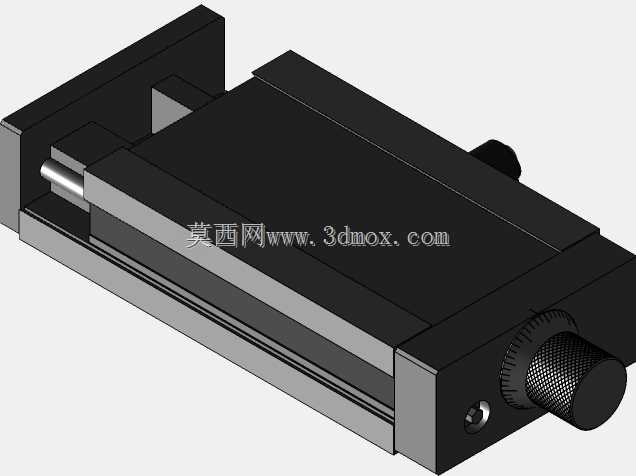

　　这款手动控制的线性滑动导轨，在小行程精密进给的工装场景里适配性极强，常见于实验室小型测试工装、台式非标检测设备的滑台进给单元，也可作为小型专用机床的手动微调轴使用，不需要接入气动、液压或者电控驱动回路，完全依靠手动操作就能完成滑台的位置调整与锁止，对于没有自动化配置需求、需要频繁手动对位调整的工位来说，能省去复杂的驱动配套成本，调试操作也更直观。从结构设计逻辑来看，整个导轨采用封闭箱式的滑座主体，滑动配合面做了加长导向长度设计，相比短行程的微型滑台，侧向抗倾覆力矩的能力更强，滑座侧面集成的带刻度调节手轮，轮面做了滚花纹理处理，手动旋转时的摩擦力足够，不会出现打滑的情况，手轮上的刻度圈可以直接读取进给位移量，

　　调整时不需要额外搭配百分表做粗定位，能大幅提升对位调试的效率。滑座侧面设置的扳把式锁紧螺钉，是这套导轨的核心功能结构，当滑台调整到目标位置后，只需要向下扳动锁紧手柄，就能通过内部的顶紧结构把滑动副锁死，避免滑台受外力出现位置偏移，相比传统的旋钮式锁紧螺钉，这种扳把结构不需要借助额外工具，徒手就能完成锁紧与释放操作，在频繁调整位置的使用场景下，操作效率能提升不少。设计时特意将锁紧机构的操作手柄设置在滑座的侧上方位置，操作时不会和手轮的调节动作产生干涉，同时手柄的长度做了优化，扳动时的力矩足够，不需要施加过大的按压力就能达到可靠的锁止力，不会出现锁不紧、滑台窜动的问题。导轨的安装基准面做了一体化的铣削加工，

　　安装端设置了带安装孔的固定立板，可以直接通过螺栓把导轨主体固定在设备的安装平台上，不需要额外加工转接安装板，滑座的顶面也预留了成组的安装螺纹孔，用来固定需要搭载的工装、检测头或者小型加工主轴，安装孔的间距按照通用工装的安装尺寸设计，能适配大部分常见的小型功能部件的安装需求。从安装边界尺寸来看，整个导轨的轴向总长度适配6s规格的小行程进给需求，滑座的最大行程覆盖常规手动微调的常用范围，整体宽度和高度尺寸控制得比较紧凑，不会占用过多的设备安装空间，对于台式小型设备的紧凑布局设计非常友好。滑动配合面的间隙在设计时做了预紧调整结构，长期使用出现磨损间隙后，可以通过侧面的调整螺钉重新调整配合预紧力，消除间隙带来的进给窜动问题，

　　延长整套导轨的使用寿命，不需要因为磨损就整体更换部件，后期维护的成本更低。手轮端的限位结构做了内置设计，滑台移动到行程两端时会通过内置的限位块硬限位，不会出现滑台脱出导轨的问题，不需要额外在设备上加装行程限位挡块，进一步简化了设备的整体设计。整套结构没有复杂的传动零件，核心部件都是常规的机械加工件，加工工艺性好，普通的铣削、磨削设备就能完成所有零件的加工，加工成本可控，对于小批量定制的非标设备来说，不需要开模或者定制特殊零件，生产交付周期更短。在实际使用场景中，这类手动导轨经常被用在焊点检测工装的探头进给、小型激光打标设备的焦距手动调整、台式压装设备的工件位置微调等工位，这些场景不需要高速自动进给，但是对调整的直观性、锁止的可靠性有较高要求，这款导轨的结构刚好匹配这类需求，调整时转动手轮就能平滑移动滑台，到位后扳下锁紧手柄就能固定位置，操作逻辑简单，一线操作人员不需要专门培训就能快速上手。
