短行程线性滚珠导轨结构设计

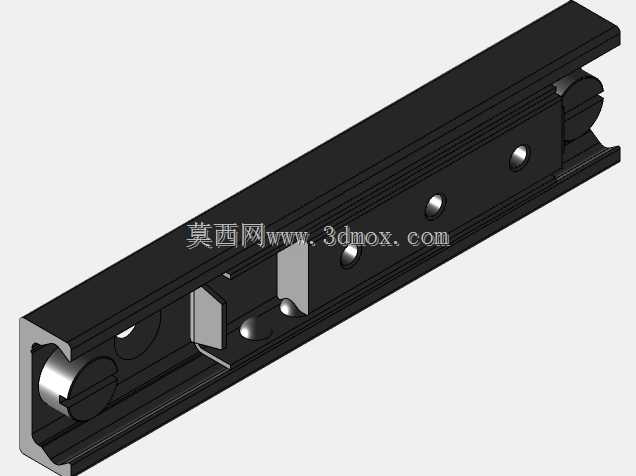

　　这款短行程线性滚珠导轨的设计，最初是针对小空间内的精密往复直线运动需求打磨的，在做结构方案的时候，最先要敲定的就是安装边界的适配性——很多紧凑型自动化工位、检测设备的滑台模组、小型工装的进给单元，留给直线导向部件的安装空间非常局促，常规长度的标准导轨要么行程冗余挤占其他部件布局，要么滑块运行到端点时容易出现钢珠脱落的问题，这款结构在设计之初就把短行程工况下的运行稳定性放在了首位。从结构细节来看，导轨本体采用凹槽式滚道设计，和滑块内部的循环滚珠形成点接触滚动副，相比传统的滑动导轨，摩擦阻力能降低一个数量级，低速运行时不会出现爬行现象，哪怕是微米级的进给调整，也能保证动作响应跟手，没有迟滞感。滑块两端的回流结构做了紧凑化处理，没有额外加长端盖的尺寸，整个滑块的长度和导轨有效行程做了匹配，当滑块运行到行程端点时，滚珠循环回路始终保持完整，不会因为行程过短导致钢珠脱出滚道，这一点和普通长行程导轨截短使用的方案有本质区别，很多工程师在做紧凑设备时会直接把标准长导轨切短使用，往往忽略了滑块端点位置的滚珠限位，实际装配后运行几次就会出现钢珠散落、滑块卡滞的问题，这款结构在设计时就针对这个痛点做了优化，滚道的加工长度和滑块的极限位置做了精准匹配，端点位置的挡珠结构和导轨端面做了贴合设计，哪怕是只有几十毫米行程的应用场景，也能保证循环机构正常工作。在安装适配性上，导轨的基准面做了明确的加工标识，侧面的定位基准边垂直度控制在微米级，

　　装配时只需要将导轨基准边贴紧安装基座的定位面，通过端面的安装孔锁紧即可，不需要额外做打表找正的复杂工序，能大幅缩短装配调试的周期。滑块上的安装孔采用标准孔位布局，和市面上常规的同规格负载滑块安装尺寸兼容，不管是新设备设计还是老设备的部件替换，都能直接适配，不需要重新加工安装孔位。从实际应用场景来看，这类短行程滚珠导轨常被用在3C检测设备的探针进给工位、小型光学设备的镜头调焦滑台、包装机械的短距离推料单元、工装夹具的快速换位机构上，这些场景的共同特点是运动行程短、定位精度要求高、安装空间有限，同时要求部件的维护成本低，这款导轨的滚珠滚道做了硬化处理，表面硬度达到高耐磨要求，长期往复运行的磨损量极小，日常使用不需要频繁加注润滑脂，

　　端盖上预留的润滑注油孔可以在不拆解滑块的情况下完成润滑维护，适合在洁净车间、无尘工位这类不方便频繁拆解维护的场景使用。在设计建模过程中，滚道的曲率参数和滚珠的直径做了多轮匹配验证，既要保证接触刚度满足额定负载要求，又要控制滚动摩擦的阻力在合理区间，避免预压过大导致运行手感过重，预压等级设定为轻预压，既消除了导轨和滑块之间的反向间隙，又不会因为预压过大增加驱动部件的负载，搭配小型步进电机或者气缸就能直接驱动，不需要额外选配大扭矩的动力部件。导轨的截面尺寸做了优化，在保证整体结构刚性的前提下，尽可能压缩了截面的高度和宽度，哪怕是安装在厚度较薄的安装板上，也不会因为导轨自身刚性不足导致运行时出现形变，影响导向精度。

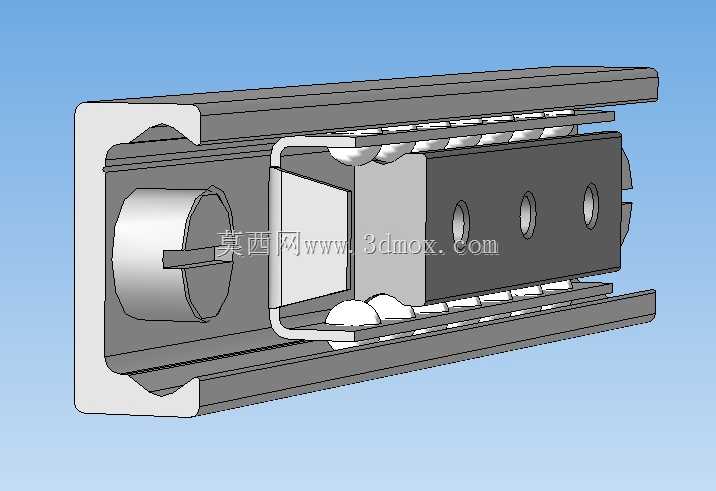

　　滑块内部的保持架采用一体化成型结构，把每一颗钢珠都分隔在独立的滚道槽内，高速往复运行时不会出现钢珠之间的碰撞摩擦，运行噪音控制在极低的水平，适合在有静音要求的检测设备、实验室仪器上使用。很多工程师在选型短行程导向部件时，容易陷入“选标准件截短就行”的误区，实际上短行程工况下，导轨的有效行程、滑块的极限位置、滚珠循环的完整性都是需要重点校核的参数，这款结构在建模时就把这些边界条件全部纳入了设计考量，每一处结构细节都对应实际工况的使用痛点，没有多余的冗余设计，所有尺寸参数都围绕紧凑空间下的精密直线导向需求设定，不管是用来做方案选型参考，还是直接导出工程图做加工适配，都能直接对应实际生产装配的要求，不需要做额外的结构修改。
