方形法兰输出伺服驱动执行机构

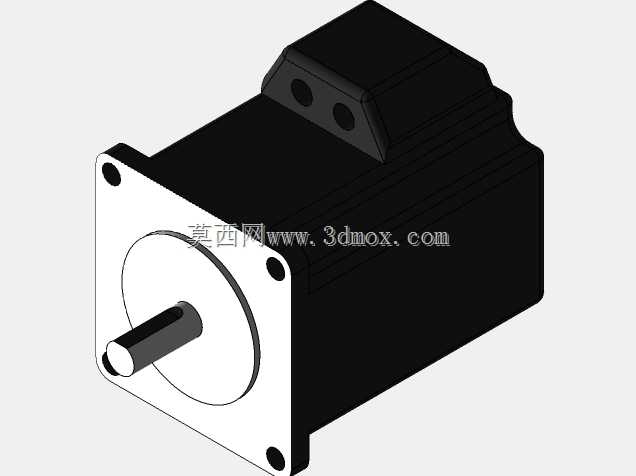

　　在自动化产线的点位定位、工装夹具的力矩输出、数控设备的进给轴驱动这类对位置精度、转速稳定性有明确要求的场景里，这类方形法兰安装的伺服执行机构是核心的动力输出单元，区别于普通异步电机的开环运行特性，它可以配合驱动器完成闭环的位置、速度、力矩三模式控制，适配不同工况下的负载特性需求。从安装边界来看，这款机构采用前端方形法兰定位结构，法兰端面上预留四个对称分布的安装通孔，安装时可以直接通过螺栓穿过通孔固定在设备的安装立板或者减速箱输入端，不需要额外设计转接支架，能有效缩减动力单元的轴向安装尺寸，输出轴采用单键槽圆柱轴结构，轴伸端的直径、伸出长度都匹配常规的联轴器、同步带轮安装尺寸，和负载端连接时不需要做额外的轴径改制，

　　能直接适配市面上主流的传动连接件规格。设计过程中，后端的编码器防护壳体做了斜切式的造型处理，一方面是为了避让编码器接线端的走线空间，避免航空插头安装时和壳体产生干涉，另一方面也能优化壳体的压铸成型工艺，减少直角结构带来的应力集中问题，壳体表面的散热筋沿着电机轴向分布，设备持续运行时，转子转动带动的气流可以顺着散热筋的沟槽流动，带走绕组产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。实际选型应用时，需要先核算负载端的转动惯量、额定运行扭矩、最高运行转速，确保机构的输出参数和负载需求匹配，比如在3C产品的贴装工位，这类机构可以带动吸嘴杆完成高速的点位移动，定位精度可以控制在微米级，满足小零件贴装的位置要求；

　　在包装设备的送膜工位，它可以通过力矩模式控制膜料的张紧力，避免送膜过程中出现膜料拉扯变形或者松弛跑偏的问题；在数控车床的进给轴驱动场景下，配合滚珠丝杠传动，可以实现刀架的精准进给，保证零件加工的尺寸精度。结构设计上，前端盖和定子壳体采用过盈配合加定位销的连接方式，能承受输出轴端带来的径向负载，避免皮带轮或者齿轮传动时的径向力导致端盖移位，输出轴的轴承采用成对安装的角接触轴承，既可以承受径向载荷，也能承受一定的轴向载荷，适配带轴向力的传动场景，比如丝杠传动时的轴向反作用力可以直接通过轴承传递到端盖上，不会作用到后端的编码器上，保护编码器的码盘不受外力冲击损坏。接线端设置在壳体后侧的斜面上，接线时线缆可以顺着设备的走线槽自然弯曲，

　　不会出现线缆过度弯折导致的线芯断裂问题，壳体的防护等级满足常规工业车间的使用要求，可以阻挡车间内的切削液飞溅、粉尘进入壳体内部，延长内部绕组和编码器的使用寿命。做三维建模的时候，这款模型的各个安装尺寸都按照实际选型样本的参数绘制，法兰安装孔的位置度、输出轴的同轴度、轴伸的键槽尺寸都和实物保持一致，设计人员在做设备整体布局时，可以直接把这个模型导入到装配体中，核对安装空间是否足够，检查和周边的传动部件、防护钣金是否存在干涉，不需要再反复核对二维样本的尺寸参数，能有效缩短设备设计阶段的选型核对时间，避免后期加工装配时出现安装尺寸不匹配的问题。
