固定式ARECANUT直线导向导轨结构

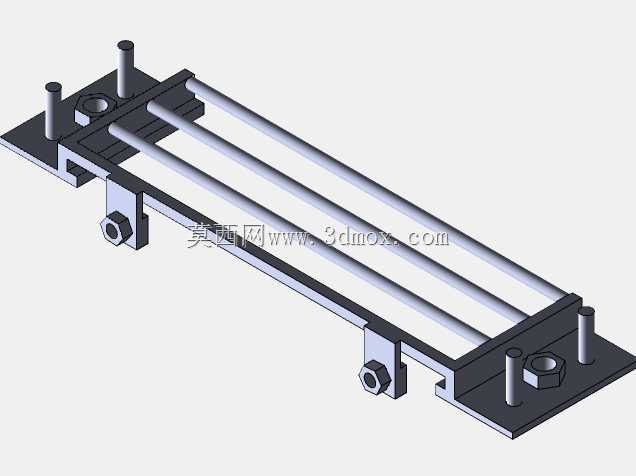

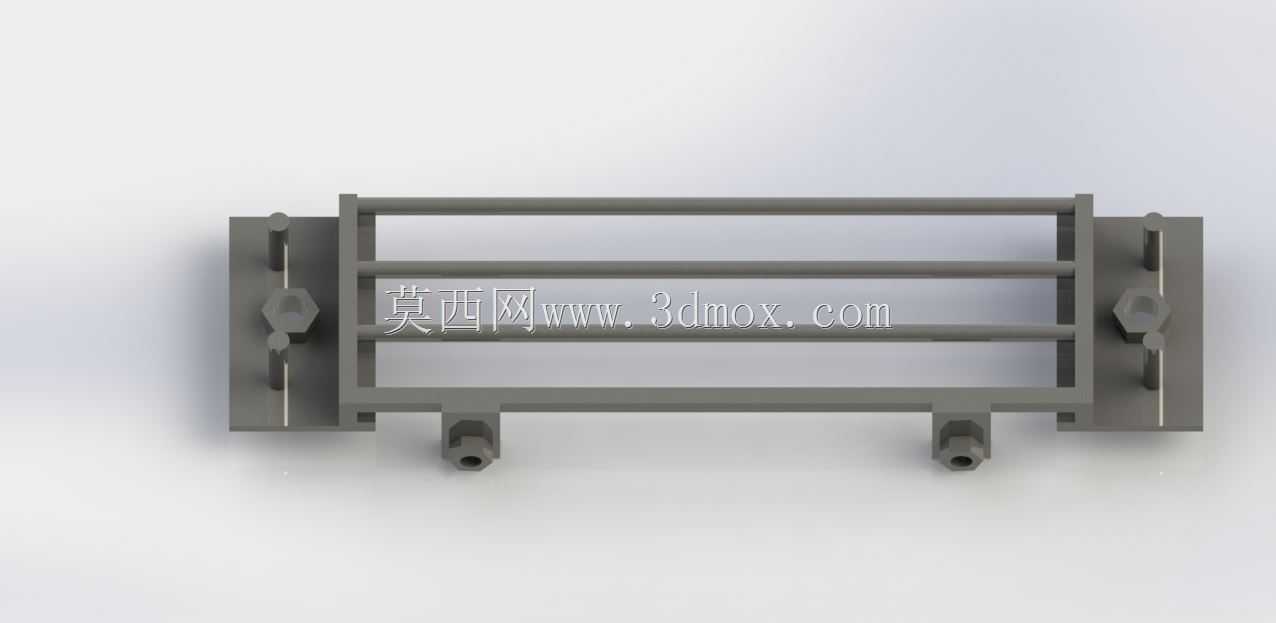

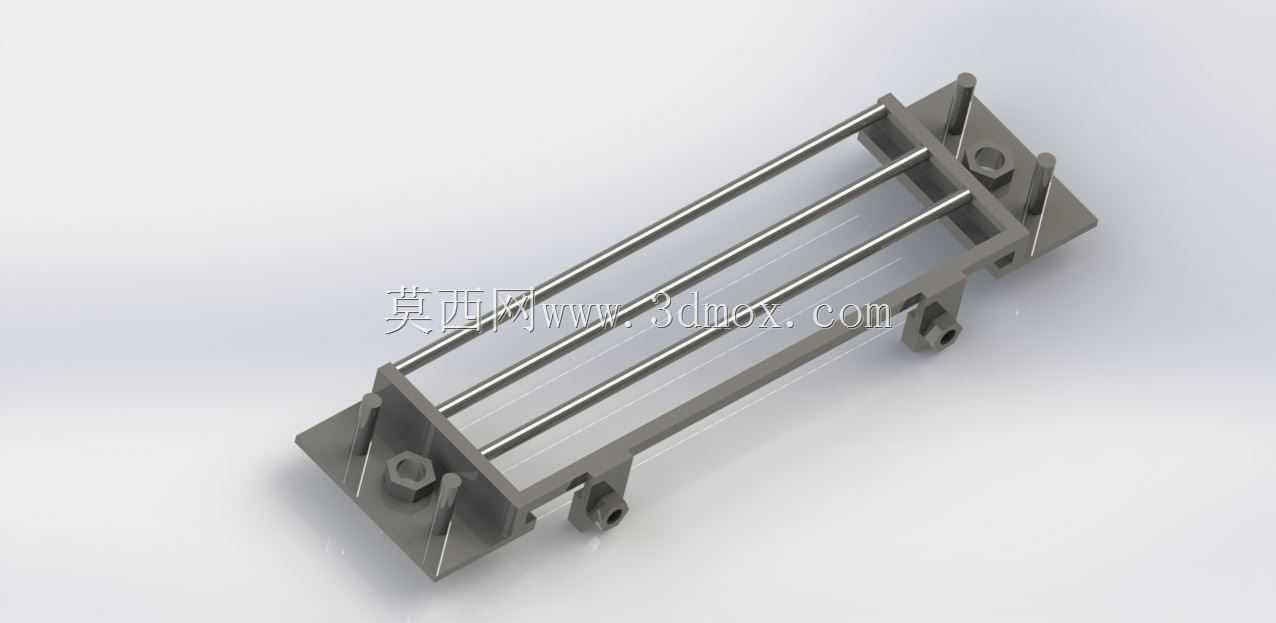

　　这款固定式导向导轨主要面向槟榔加工产线的物料输送定位场景，在实际产线布局中，这类导轨承担着槟榔果料在分选、切分、去核工位间的直线导向承载作用，区别于常规滚珠直线导轨的高精度低负载特性，该款导轨采用杆式滑动导向结构，更适配食品加工场景下多尘、存在果屑残留的工况，无需频繁加注润滑脂即可维持稳定运行，避免润滑油脂污染加工物料的风险。从结构设计逻辑来看，整体采用两端安装座搭配三根平行导向光杆的布局，两端安装座一体加工出光杆定位孔与安装固定孔，光杆与安装座采用过盈压装配合，无需额外紧固件即可保证光杆的平行度与连接强度，安装座上预留的凸台定位柱可直接嵌入设备机架的定位槽内，配合螺栓锁紧即可完成安装，无需现场反复调整导向平行度，

　　大幅缩短产线装配调试周期。导向部分采用三根等径光杆平行排布的设计，相比单杆或双杆导向结构，三杆布局可承受更大的偏转载荷，当输送滑座搭载果料托盘在导轨上往复运行时，即使托盘上果料分布不均产生偏载，三根光杆可均匀分散侧向力矩，避免滑座出现卡滞、爬行的问题，光杆表面做硬化抛光处理，表面粗糙度控制在Ra0.8以内，既降低滑座滑动时的摩擦阻力，也能减少果屑、粉尘在杆面的附着，日常维护仅需采用高压气吹即可清理杆面残留，无需拆解维护。安装边界方面，两端安装座的底面为统一安装基准面，安装孔位采用对称排布设计，可适配不同宽度的设备机架安装面，导轨整体的有效导向行程可根据产线工位间距调整光杆长度，安装座上额外预留的螺母安装位可适配行程限位块、

　　位置传感器的加装，无需在导轨主体上二次钻孔加工，避免破坏导轨整体结构强度。在实际应用中，这类导轨也可拓展用于小型轻工产品的输送导向场景，比如小包装食品、电子小零件的短距离直线输送工位，其开放式的杆式结构不会积存掉落的物料碎屑，相比封闭式导轨更适合存在散落物料的加工场景，滑座与光杆的配合间隙可通过滑座上的调整螺钉微调，在长期运行出现磨损后，无需更换整套导轨，仅需调整滑座配合间隙即可恢复导向精度，降低产线运维成本。设计过程中优先考虑了工况适配性，没有盲目追求过高的加工精度，安装座的安装面平面度控制在0.1mm以内，光杆的直线度控制在0.2mm/m以内，完全满足轻工加工产线的导向精度要求，同时大幅降低了零件加工成本，

　　光杆采用标准冷拉圆钢加工即可，无需定制特殊型材，零件通用性强，损坏后可快速替换标准件，减少备件库存压力。整体结构没有多余的冗余设计，所有结构特征均服务于导向承载与快速安装的核心需求，两端安装座侧面的加强筋结构在不增加整体壁厚的前提下提升了安装座的抗变形能力，即使在安装螺栓锁紧力过大的情况下，安装座也不会出现变形导致光杆平行度超差的问题，导轨整体的自重较轻，也可用于移动式小型设备的导向结构，不会过多增加设备整体负载。
