带式输送机用栅格焊接式传动滚筒结构

　　在散料输送、生产线物料转运的各类工业场景中，带式输送机的传动可靠性直接决定整条产线的连续作业能力，而作为动力传递核心部件的传动滚筒，其结构设计合理性直接影响输送带的啮合效果、扭矩传递效率以及长期运行的抗疲劳寿命。这款栅格结构的焊接式传动滚筒，针对常规光面滚筒在潮湿、粘黏物料工况下容易打滑、粘料的痛点做了结构优化，采用周向均布的圆钢肋条作为外接触面，替代传统的整面滚筒筒皮，既能够有效排出接触面夹杂的物料碎屑与积液，又能增大与输送带内表面的咬合摩擦力，在同等张紧力条件下可传递更高的驱动扭矩，降低输送带打滑跑偏的概率。

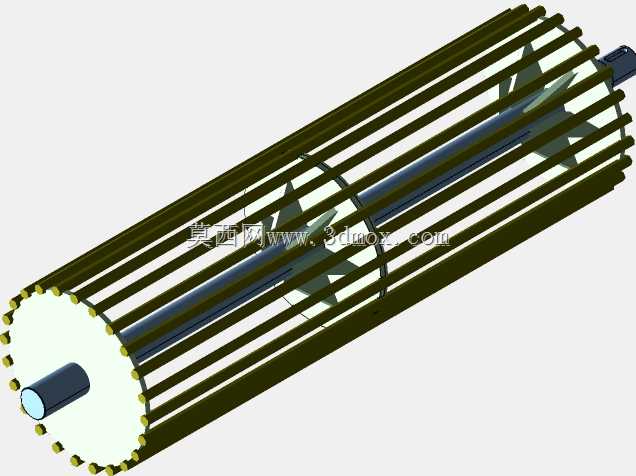

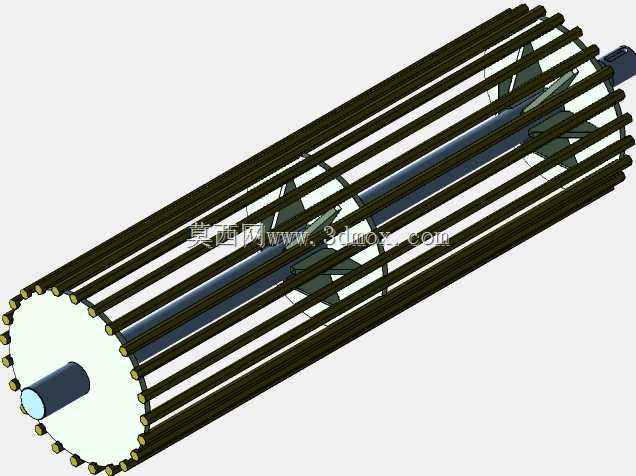

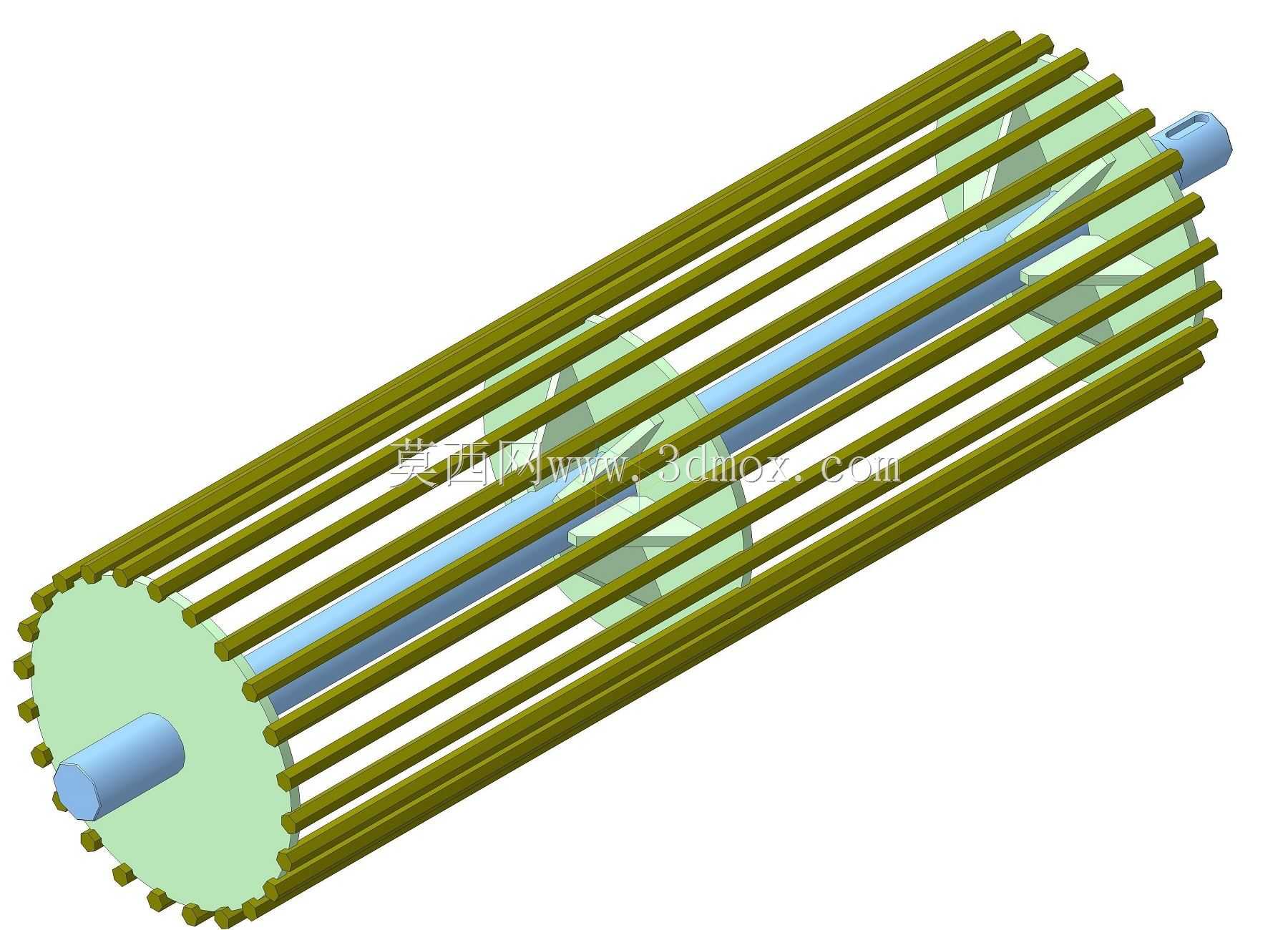

　　从结构设计逻辑来看，该滚筒采用全焊接组合结构，两端设置辐板式支撑轮盘，中心贯穿驱动轴，轴端加工有标准键槽用于与驱动减速机的输出端连接，实现动力输入。周向排布的外肋条采用标准六角轧制型材制作，肋条两端与端侧轮盘焊接固定，中间段沿轴向平行排布，形成通透的栅格状外轮廓，这种结构相比传统封闭式筒皮滚筒，自重可降低30%以上，同时转动惯量更小，启动与制动过程中对驱动单元的冲击载荷更低，尤其适合长距离、大运量带式输送机的重载启动工况。

　　尺寸边界方面，该滚筒的公称直径为325mm，辊面有效宽度为1000mm，适配带宽1000mm的普通织物芯输送带或钢丝绳芯输送带，安装时需保证滚筒轴线与输送机机架纵向中心线的垂直度偏差不超过1/1000，两侧轴颈的同轴度公差控制在0.05mm以内，避免运行过程中出现输送带跑偏、肋条偏磨的问题。中心轴的轴伸尺寸匹配常用的Y系列驱动电机配套减速机输出轴径，键槽尺寸符合通用传动件的配合标准，无需额外定制连接套即可完成与常规驱动单元的装配，降低现场安装的适配成本。

　　实际工况应用中，这种栅格结构滚筒尤其适合矿山、煤炭、建材、粮食等行业的散料输送场景，在输送含水量较高的原煤、砂石、谷物等物料时，栅格间隙可以及时漏出输送带表面掉落的细料，避免物料在滚筒与输送带之间挤压造成的输送带划伤、鼓包问题；同时通透的结构在运行过程中可以带动周边空气流动，对长时间运行的输送带表面起到一定的散热作用，降低输送带覆盖层的热老化速度，延长输送带的更换周期。设计过程中对焊接节点做了应力释放处理，所有肋条与轮盘的焊接位置均采用满焊后打磨应力集中点的工艺，避免长期交变载荷作用下出现焊缝开裂的问题，两端辐板上开设的工艺孔既可以进一步减轻自重，也方便后期运维过程中操作人员穿入工具完成滚筒的拆装与轴承更换作业。

　　选型适配时需要注意，该滚筒作为驱动滚筒使用时，需匹配对应的张紧行程，保证输送带与滚筒表面的包角不小于180度，若用于长距离大运量工况可在滚筒表面附加橡胶包层进一步提升摩擦系数，但栅格结构本身已经具备比光面滚筒高20%左右的摩擦系数，多数常规工况下无需额外包胶即可满足传动需求。安装时两侧轴承座需采用可调式结构，方便后期调整滚筒轴线位置修正输送带跑偏，轴端与减速机连接时需加装弹性联轴器，抵消安装过程中的同轴度误差，减少运行过程中的振动传递。
