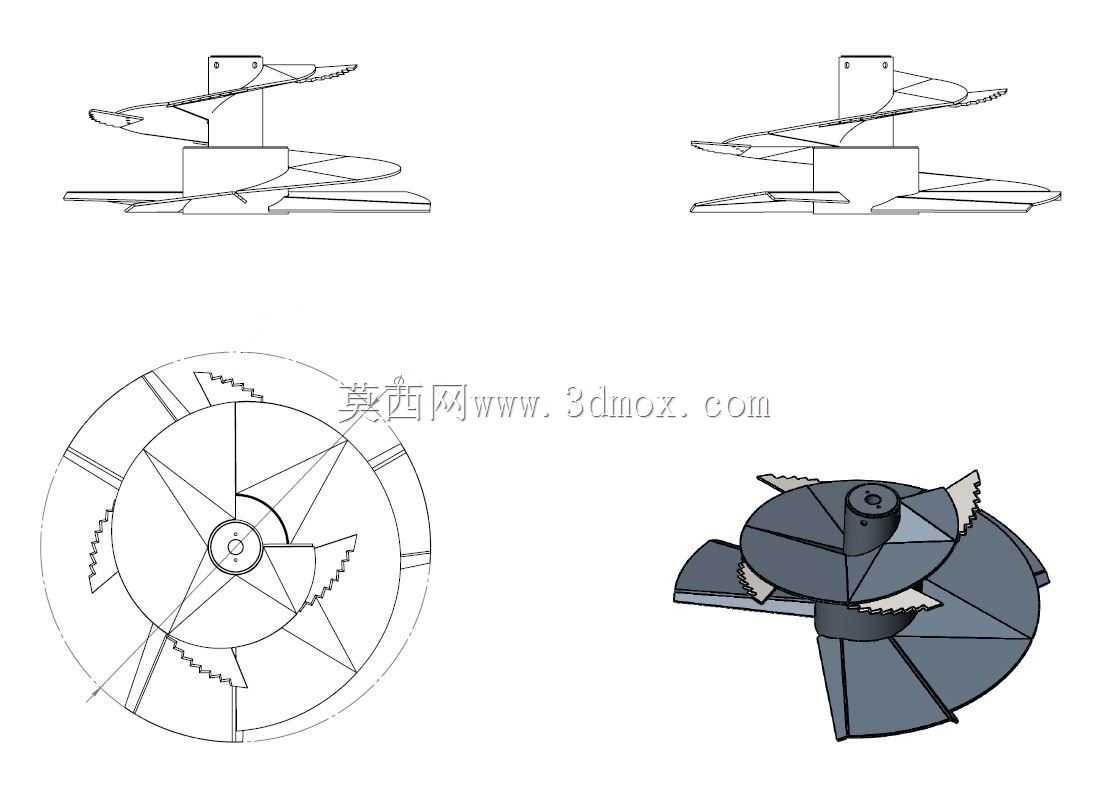

搅拌机内置螺旋输送搅拌叶轮结构

　　这类螺旋输送搅拌结构，常配套在立式粉体搅拌设备、小型混料机组的料仓出料段，也可集成在餐厨垃圾处理、建材粉料混合的搅拌主机内部，核心是同时完成物料的径向打散混合与轴向定向输送，解决传统纯螺旋输送易出现的物料分层、近壁面物料滞留结块问题。从实际工况适配来看，该结构的叶片采用分段变螺距设计，靠近进料端的叶片螺距更大，能快速抓取落入搅拌腔的松散物料，避免进料口积料架桥，靠近出料端的叶片螺距收窄，同时叶片边缘做了锯齿形开刃，在推送物料的过程中可以对结块的粉体、含纤维的混合物料进行剪切破碎，比如在干粉砂浆搅拌场景中，能把抱团的水泥、粉煤灰团块打散，保证混合均匀度偏差控制在合理区间。设计阶段首先要匹配搅拌腔的内径边界，

　　该叶轮的最大回转直径需要和搅拌筒内壁保留3-5mm的间隙，间隙过大会导致筒壁残留料层过厚，长期运行后干结影响后续批次混合精度，间隙过小则容易因为加工同轴度误差、物料内混入硬质颗粒出现叶片刮蹭筒壁的问题，运行时会产生异常噪音甚至卡滞。叶片的厚度根据输送物料的磨琢性选型，处理砂石、矿粉这类高磨琢性物料时，叶片边缘会堆焊耐磨层，处理食品粉料、塑料粒子时则采用镜面抛光的不锈钢板材冲压成型，避免物料粘附。中心轴的安装采用上下双轴承座定位，上端轴承要配置密封结构，防止粉体物料进入轴承滚道造成磨损，下端轴端和驱动输出端采用键连接传递扭矩，需要核算启动扭矩时的抗扭截面系数，避免满料启动时出现轴变形、键槽崩裂的问题。不同于常规的等距螺旋输送机叶片，

　　该结构的叶片并非连续整圈布置，而是在螺旋推送的基础上增加了径向延伸的打散小翅片，当叶轮旋转时，螺旋段负责将底部物料向上翻送，打散翅片则将翻起的物料向四周抛洒，让不同组分的物料在搅拌腔内形成多向的流动轨迹，相比传统的桨叶搅拌，混合效率能提升近三成，同时不会出现物料在腔体内随桨叶同步公转的“随转”现象。在安装边界上，该叶轮的上端连接位需要预留驱动电机、减速机构的安装空间，通常驱动端布置在搅拌腔顶部，方便后期维护时拆解叶轮清理残留物料，叶轮的轴向定位要考虑热胀冷缩的余量，尤其是处理高温物料比如改性沥青混合料时，轴段伸长量需要在轴承座的轴向游隙内消化，避免运行时出现轴顶死的故障。实际选型时，还要根据物料的堆积密度调整叶片的倾斜角度，

　　堆积密度大的物料比如重质碳酸钙，叶片的轴向倾斜角取15-18度，保证足够的推送力，堆积密度小的物料比如塑料中空微珠、秸秆纤维，倾斜角取20-25度，避免物料被叶片过度抛洒导致输送效率下降。另外叶片边缘的锯齿结构，齿深和齿距根据处理物料的结块特性调整，处理易结块的吸湿性粉料比如受潮的面粉、饲料添加剂时，齿距取10-15mm，齿深取5mm左右，能有效剪切破碎直径20mm以内的结块，处理流动性好的颗粒物料时，锯齿可以做钝化处理，减少不必要的剪切阻力，降低驱动功率损耗。
