带齿轮箱的输送机驱动安装框架结构

　　这套驱动安装框架主要服务于散料输送场景下的带式、刮板类输送机头部驱动段，在矿山井下输送巷道、港口散粮转运线、电厂输煤栈桥、建材厂骨料输送线这类长距离连续输送工况中，驱动单元的安装刚性直接决定整套输送系统的运行稳定性，一旦驱动架刚度不足出现形变，很容易引发齿轮箱输入输出轴同轴度偏差、电机轴承受额外径向力、传动带/链条偏磨等连锁故障，严重时甚至会出现齿轮打齿、电机烧毁的停机事故。

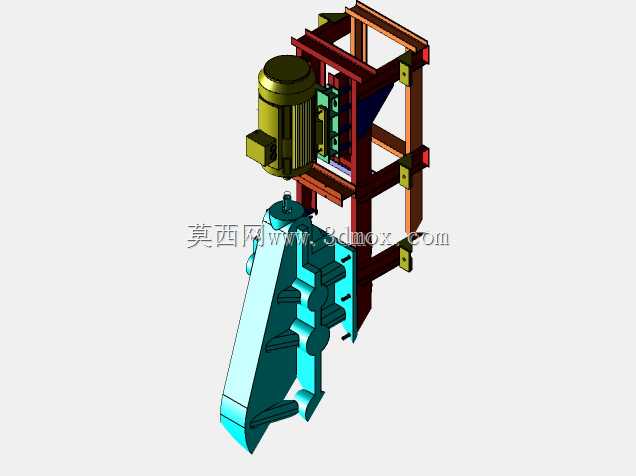

　　从结构设计逻辑来看，这套框架采用型钢焊接拼接的主体承力结构，主立柱选用矩形空心型钢，横向与斜向支撑采用等边角钢做拉筋加固，整体形成封闭的箱式承力腔体，能够同时承载电机自重、齿轮箱传动反扭矩、输送带运行张紧力三个方向的复合载荷。框架上部预留的电机安装位做了可调式腰型孔设计，安装时可以通过调整电机位置来张紧传动连接件，不需要额外加装张紧轮结构，既压缩了整体安装空间，也减少了后期易损件的维护量。下部齿轮箱安装面做了整体铣平加工处理，安装基准面的平面度控制在0.1mm/m以内，保证齿轮箱安装后输入轴与电机输出轴的平行度偏差不超过0.05mm，避免轴系不对中引发的振动问题。

　　安装边界方面，框架底部设计了四块带通孔的地脚安装板，配套用地脚螺栓与土建基础预埋钢板做刚性连接，安装板上预留的通孔直径比配套螺栓大2mm，允许现场安装时做小范围的位置微调，抵消土建施工的预埋位置误差。整体框架的横向宽度控制在800mm以内，纵向伸出长度不超过1200mm，垂直方向总高度适配1300mm中心高的驱动滚筒安装要求，能够直接匹配常规带宽800-1000mm的输送机头部驱动段安装空间，不需要对原有输送机机架做额外切割改造。框架侧面预留了齿轮箱透气塞、油位镜的观察操作空间，日常巡检时不需要拆解框架结构就能直接检查齿轮箱油位、监听运行异响，后期更换润滑油、紧固安装螺栓的操作空间也预留充足，不会出现工具无法伸入的维护死角。

　　在功能特性上，这套框架将电机与齿轮箱的安装基准集成在同一焊接结构件上，相比传统分散式安装的支架结构，省掉了现场配焊、二次找正的大量工序，工厂预制时就可以完成两个安装位的同轴度校准，现场只需要完成地脚固定、管线连接就能投入使用，安装效率能提升60%以上。框架上的电机安装位做了下沉式设计，电机重心落在框架主立柱的垂直投影范围内，运行时的重心偏移量更小，高速运转时的整体振动幅值能控制在0.08mm以内，符合连续输送设备的长期运行要求。针对输送现场多粉尘、潮湿的工况，框架所有焊接位置都做了满焊处理，焊接后整体做抛丸除锈加防锈漆涂装，避免焊缝位置积灰锈蚀，延长整体结构的使用寿命。另外框架上还预留了安全防护罩的安装孔位，后期可以直接加装传动部位的安全防护网，满足生产现场的安全规范要求，不需要额外在现场钻孔焊接。

　　实际选型适配时，这套框架匹配KID2-1300型Eng齿轮箱与配套的11kW四级驱动电机，输出转速适配1.6-2.5m/s的常规输送线速度，能够满足每小时300-500吨散料的输送驱动需求，框架的安全系数按照2.5倍的额定载荷做校核，即使出现输送带满载启动、物料卡滞的瞬时冲击载荷，结构也不会出现塑性形变。
