音响设备用XLR连接器机箱结构设计

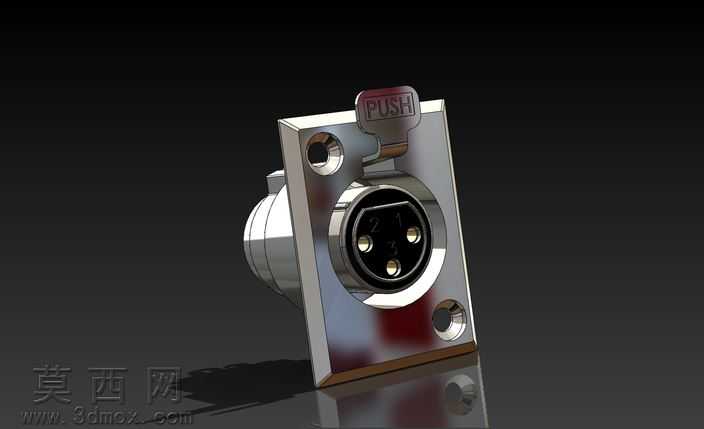

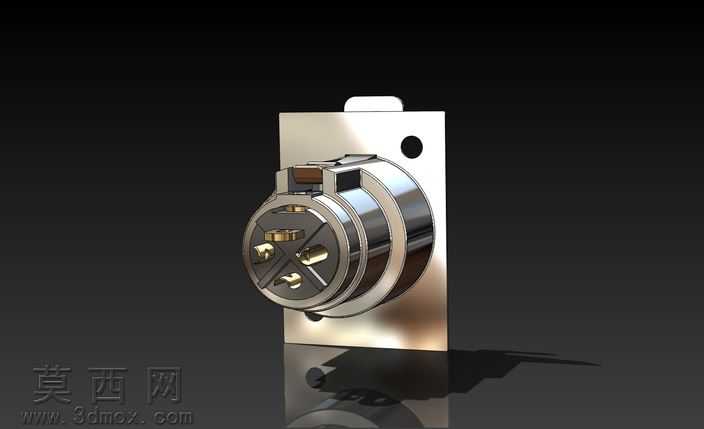

本作品是面向音响设备开发的XLR连接器机箱三维建模成果，建模过程围绕专业音频接插件的实际使用需求展开，首先参考Neutrik品牌XLR连接器的实物尺寸完成基准测绘，确定接插件金属壳体、插芯、安装法兰的核心尺寸参数，再通过三维建模软件完成机箱安装基座与连接器本体的一体化结构搭建。建模阶段优先还原接插件的真实装配逻辑：前端圆形金属壳体做了多层阶梯结构设计，对应XLR公头插接时的卡扣锁定行程，壳体表面的防滑滚花、定位缺口都按照实物比例做了细节还原，保证模型装配时的干涉检查结果与实际生产装配逻辑一致；后端安装法兰采用带固定孔的平板结构，预留的圆形安装孔位匹配标准机箱面板的安装间距，法兰与连接器壳体的衔接处做了圆角过渡处理，避免实际生产中冲压加工出现应力集中问题。材质与渲染环节针对不同部件做了区分设置：连接器金属外壳采用抛光镀铬金属材质，调整反射粗糙度参数模拟真实接插件的亮面金属质感，表面做了细微的划痕纹理贴图还原工业零件的使用质感；安装法兰采用拉丝不锈钢材质，调整法线贴图方向还原金属拉丝的纹理走向，渲染时添加了环境HDR贴图，让金属表面的反射层次更贴近真实摄影效果；插芯内部的绝缘部件采用哑光黑色工程塑料材质，调整漫反射参数降低反光度，与金属部件形成明确的材质区分。设计过程中额外搭建了两个适配不同安装场景的版本，分别适配薄型面板安装与厚型机箱嵌入式安装需求，不同版本仅调整法兰厚度与壳体伸出长度，核心接插结构保持统一尺寸，既满足不同音响设备的机箱安装需求，也保证接插件的通用互换性；建模完成后对所有配合面做了间隙校验，确保接插件插合时的行程无干涉，安装孔位与标准面板尺寸完全匹配，模型可直接用于音响设备的机箱结构设计参考、装配模拟演示，也可作为音频设备产品宣传的渲染素材使用，整体建模精度满足工业设计层面的方案验证需求，细节还原度覆盖了XLR连接器从外观到装配结构的核心特征。
