摩托车轮胎拆装换刀工具结构设计

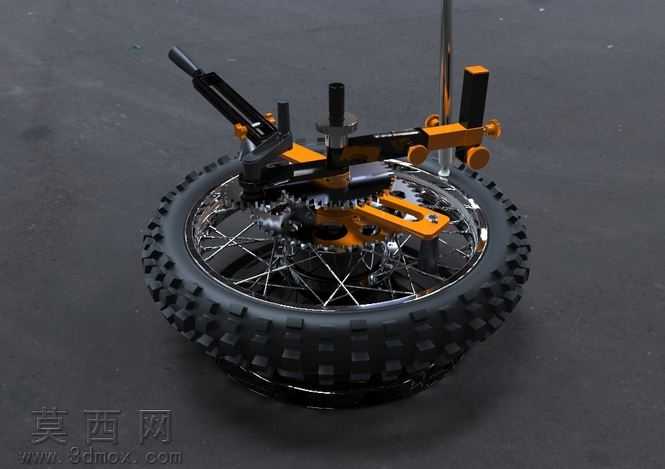

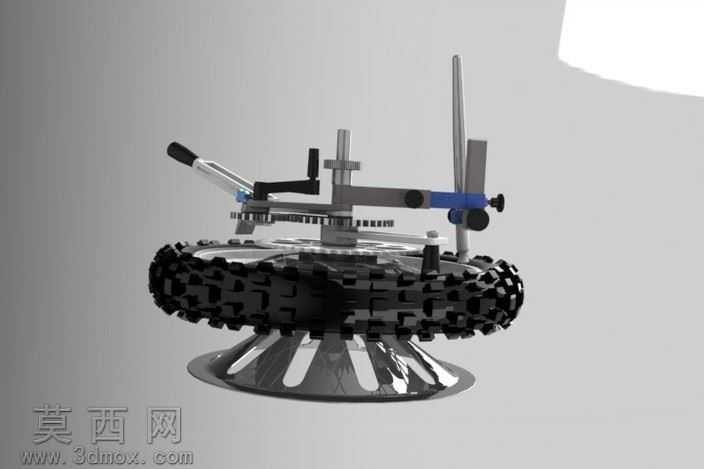

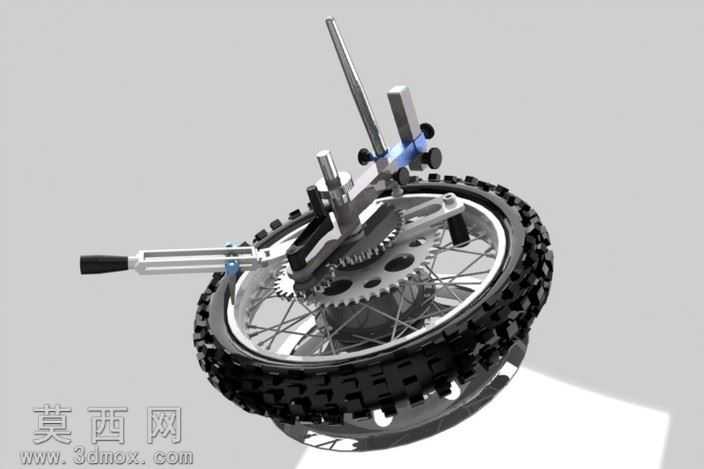

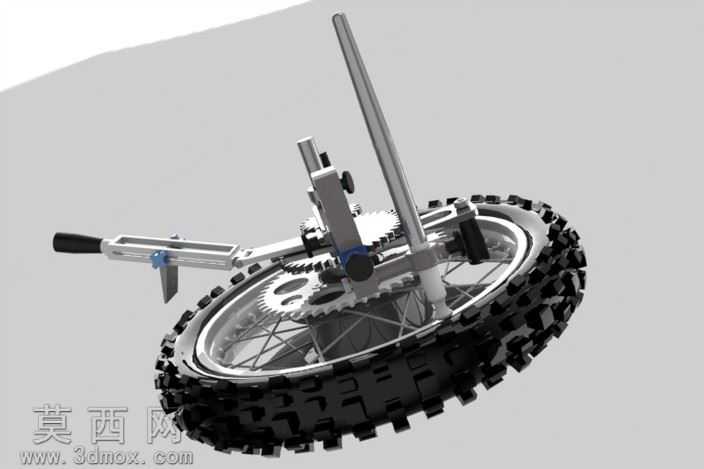

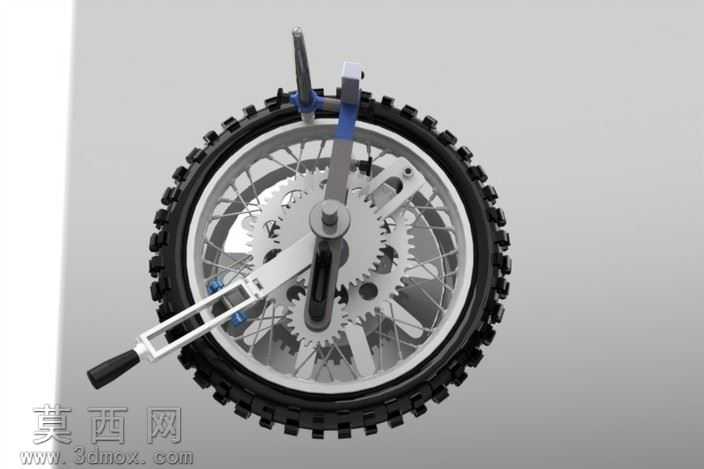

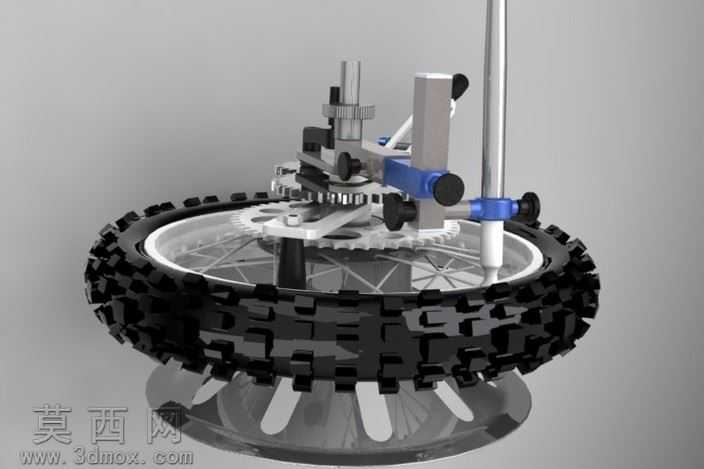

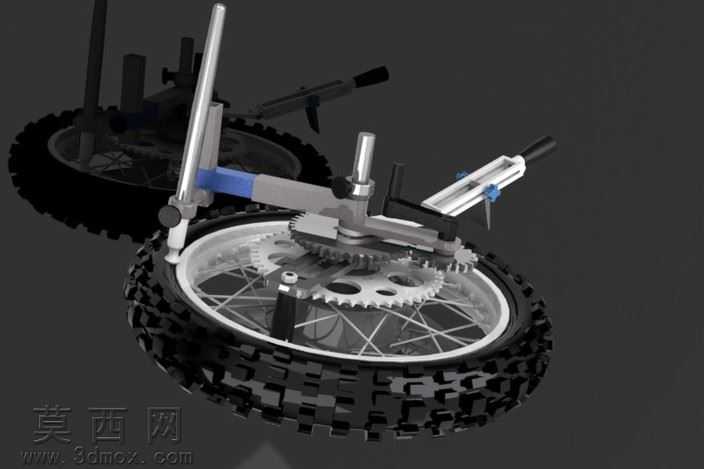

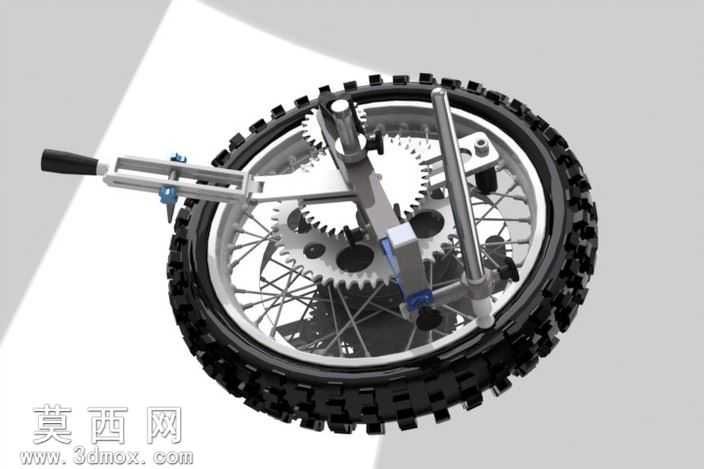

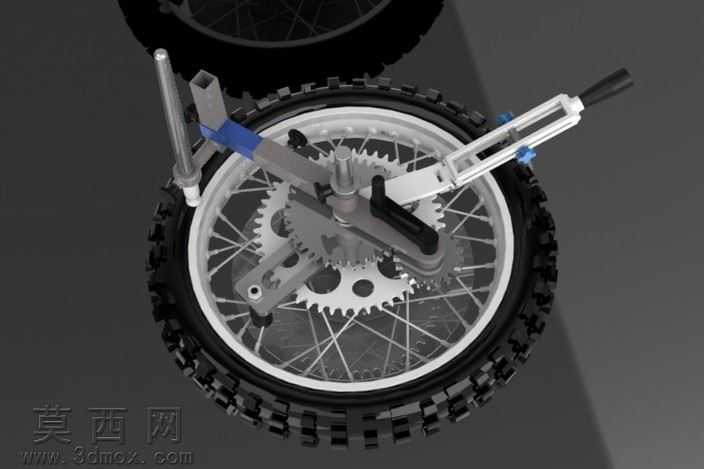

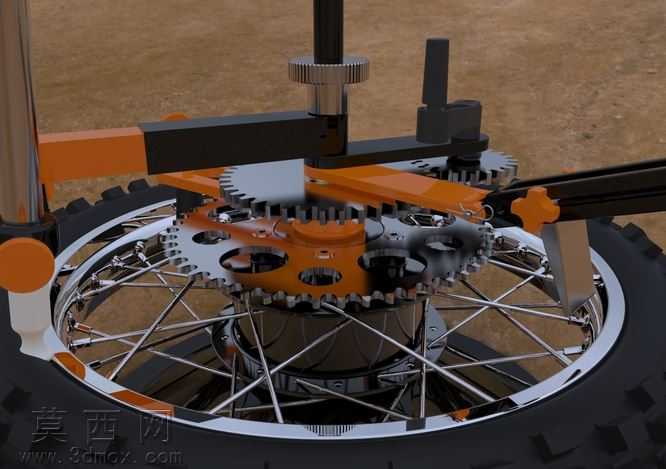

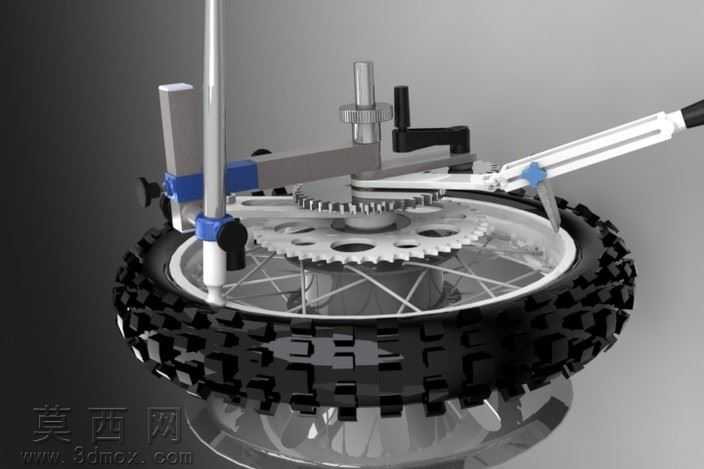

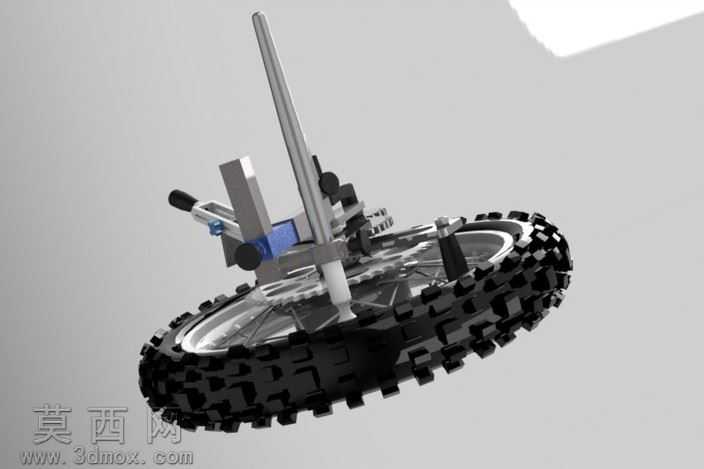

本作品为摩托车轮胎拆装换刀工具的三维建模设计，整体围绕摩托车辐条轮的轮胎拆装作业需求展开结构设计，建模过程中严格遵循实际维修作业的操作逻辑，对各功能部件的尺寸比例、装配关系进行了精准还原。建模阶段首先完成核心卡装基座的结构搭建，基座采用适配不同直径轮辋的可调式卡爪结构，通过齿轮齿条传动实现卡爪的同步开合，确保工具能够稳定固定在任意尺寸的摩托车轮辋上，避免拆装过程中工具移位损伤轮辋表面。压胎操作组件采用杠杆式力臂设计，搭配可旋转的压胎触头，触头接触面做圆弧过渡处理，建模时对触头的旋转轴、力臂的铰接点进行了同轴度约束，保证压胎过程中受力均匀，能够平稳将轮胎胎唇压入轮辋凹槽，降低拆装时的胎唇损伤风险。撬胎换刀组件设置了多档位定位结构，可根据轮胎硬度、胎唇厚度调整撬头的伸出长度与施力角度，撬头边缘做圆角钝化处理，同时在与轮辋接触的位置设计了PTFE材质防护垫的安装位，建模时对防护垫的安装卡槽、撬头的滑动导轨进行了细节刻画，确保滑动过程顺畅无卡滞。整体模型完成装配后进行了干涉检查，验证各活动部件在全行程运动过程中无结构碰撞，操作手柄的握持位置符合人体工程学设计，能够让维修人员以较小的施力完成轮胎的拆卸与安装作业。渲染阶段对不同部件赋予了对应材质：金属结构件采用哑光发黑钢材材质，可调旋钮、操作手柄采用橙色工程塑料材质，传动齿轮做镀锌防锈金属质感处理，轮胎模型还原了越野摩托车轮胎的深胎纹橡胶质感，辐条轮辋呈现镀铬亮面金属效果，通过光影调整突出工具各部件的结构层次与装配关系，完整呈现了这款换胎工具的功能结构与使用场景，可用于维修工具结构优化、维修教学演示等场景。
