原木构件打捆针式连接结构设计

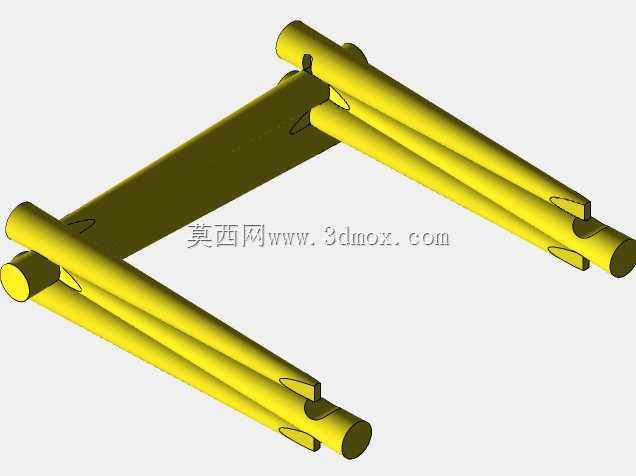

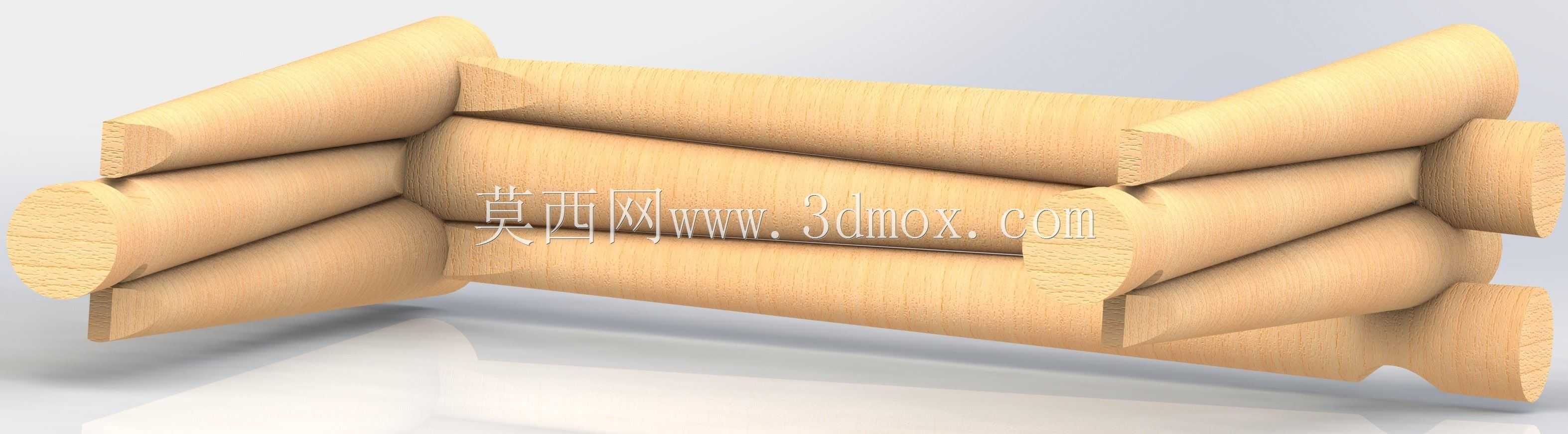

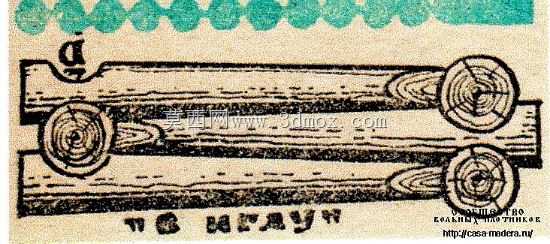

　　在原木结构的现场装配作业中，构件之间的连接可靠性直接决定整体结构的抗剪、抗弯承载能力，传统金属固件连接存在易锈蚀、与原木材质视觉协调性差的问题，而纯木榫接在大跨度横向构件拼接时，往往受限于单根原木的长度，无法满足长尺寸构件的连续受力需求，打捆针式连接结构正是针对这类场景开发的纯木连接方案。这类连接结构多用于重型原木框架、景观木构建筑、大跨度木梁的现场拼接作业，不需要额外的金属紧固件，完全依托原木本身的材质强度实现力的传递，在户外景观、传统木构修复、装配式木屋搭建场景中，能够避免金属固件冷热桥带来的结露、锈蚀问题，同时保留原木结构的整体视觉一致性。从结构受力逻辑来看，该连接采用三根平行原木作为主体传力构件，

　　两端加工成椭圆截面的插接端头，对应插入被连接构件的预制卯孔内，区别于传统单榫的单点受力模式，三根平行针体能够将拼接处的弯矩、剪力均匀分散到三个接触面上，避免单榫位置应力集中导致的木材劈裂。设计过程中首先需要匹配被连接原木的截面尺寸，针体的总截面占被连接构件截面的比例控制在15%-20%区间，既保证足够的抗剪承载能力，又不会因为开孔过大削弱被连接构件本身的结构强度；端头的椭圆截面并非规则正圆，长轴方向与原木构件的受力弯曲方向垂直，能够最大化抵抗横向荷载下的榫头剪切破坏，同时椭圆弧面的过渡设计能够减少安装过程中对卯孔边缘的挤压损伤，降低木材劈裂的风险。安装边界方面，被连接构件上的卯孔需要与针体端头实现过渡配合，公差控制在0.2mm以内，

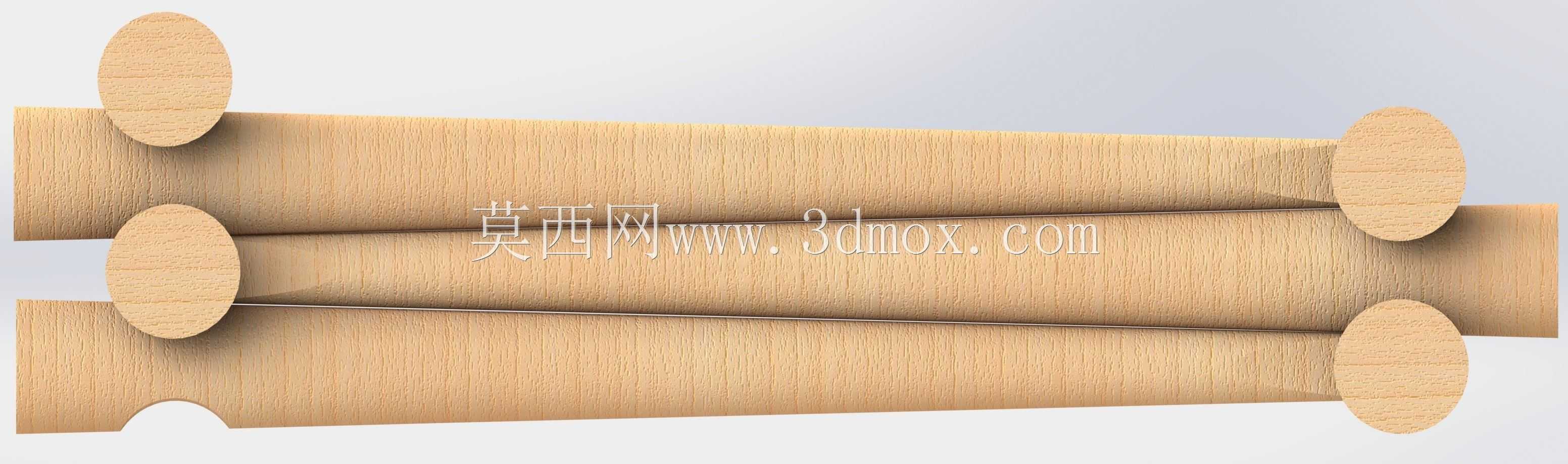

　　过松会导致拼接处出现旷量，长期受交变荷载作用下容易出现构件移位，过紧则会在敲入安装过程中导致卯孔周边木材沿纹理方向开裂；针体主体部分的圆柱段与被连接构件的接触面做了微弧过渡，没有尖锐的棱角，避免应力集中在接触线位置。在实际应用中，这类连接结构不需要额外的粘接剂，完全依靠构件之间的挤压摩擦力实现锁固，在木材随环境温湿度产生胀缩变形时，平行布置的三根针体能够自适应微小的形变，不会像刚性金属固件那样因为形变差导致连接部位松动。针对原木纹理顺向抗剪强度低的特性，针体的插接方向与被连接构件的木纹理方向保持平行，避免横向切断木纤维导致构件局部强度下降；最下方的针体对应位置设计了弧形让位缺口，能够适配被连接构件上的凸起定位结构，

　　安装时可以快速实现对位，不需要额外的工装夹持就能完成初步定位，大幅提升现场装配的效率。从受力传递路径来看，当拼接后的木梁承受竖向荷载时，上部针体主要承担压应力，下部针体承担拉应力，中间针体负责传递水平方向的剪力，三根针体协同作用，能够达到与整根原木接近的承载能力，在单根原木长度无法满足跨度需求的场景下，能够实现短料长用，提升原木材料的利用率。这类连接结构的外形完全依托原木本身的材质加工，没有额外的突出部件，拼接完成后构件表面平整，不需要额外的装饰遮盖，在对外观一致性要求较高的露明木构场景中优势明显。设计时还需要考虑木材的长期蠕变特性，针体的插入深度不小于针体直径的6倍，保证长期荷载作用下不会出现拔榫失效；卯孔的加工深度比针体端头长度深1mm，避免安装时针体端头顶到卯孔底部导致拼接面出现缝隙。在现场安装过程中，只需要使用木槌将针体依次敲入对应卯孔即可完成连接，不需要复杂的专用工具，适合无电源的野外作业场景，在林区景观设施搭建、应急木构临时设施搭建场景中，能够快速完成构件拼接，大幅缩短施工周期。
