梁体交叉节点面片式榫接锁合结构

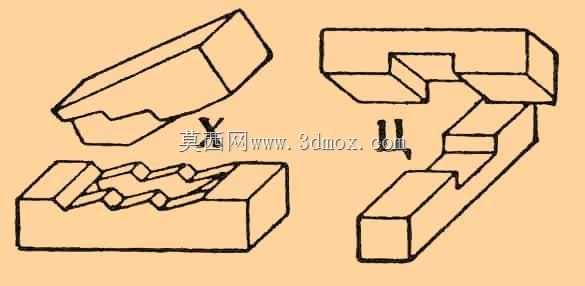

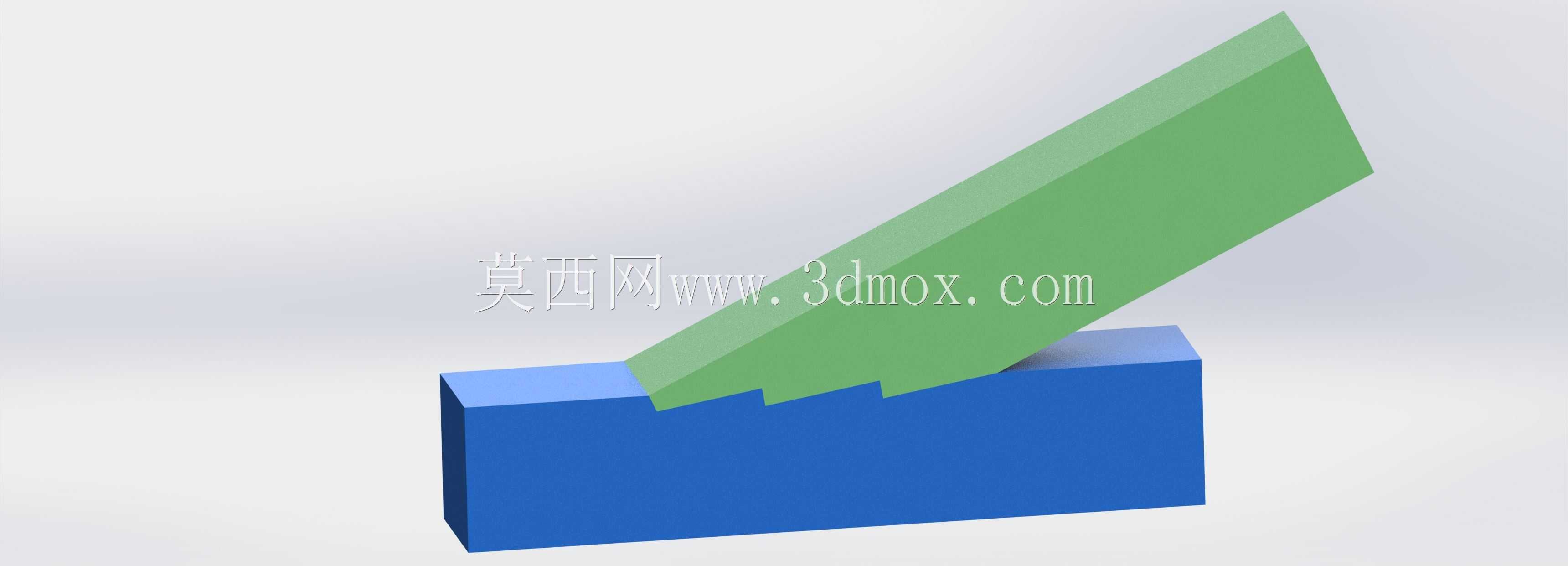

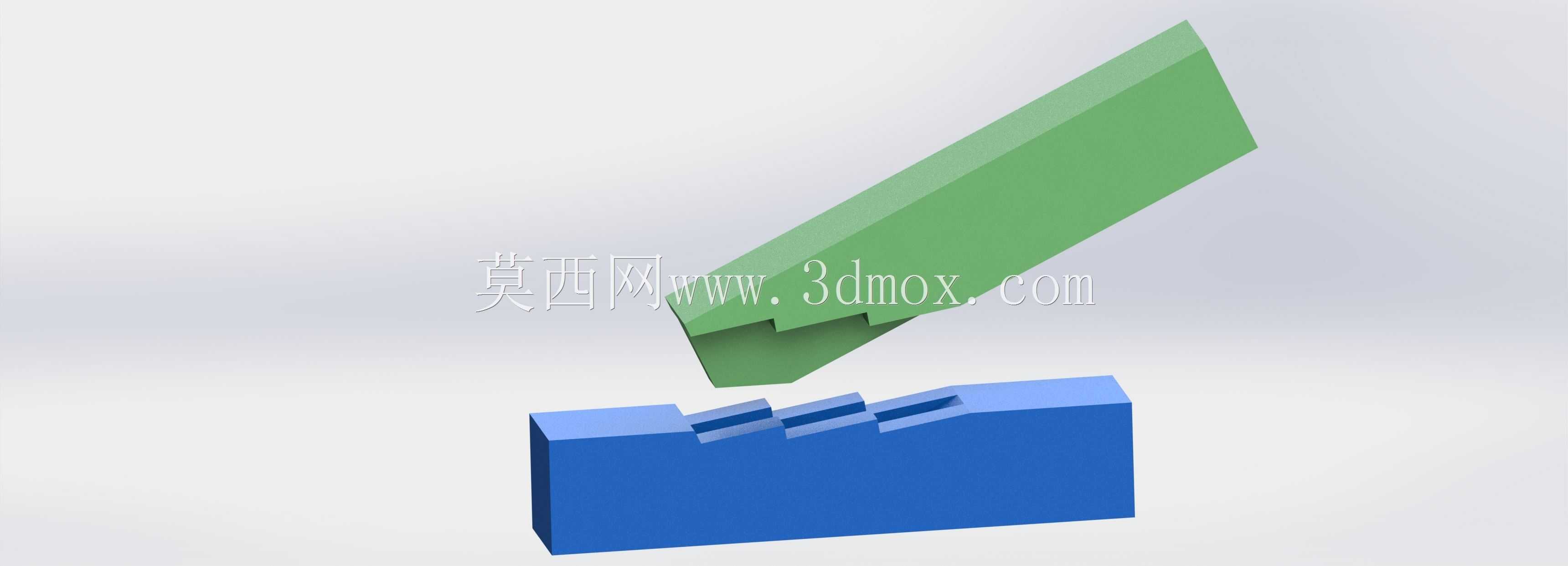

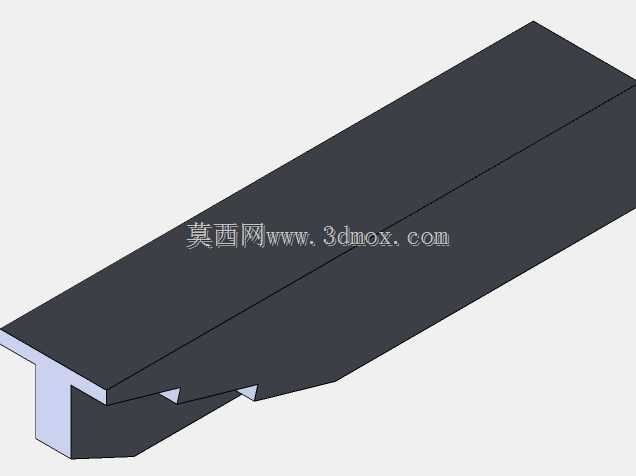

　　该结构主要应用于模块化型材框架、木质展架、临时工装支撑体系的梁体交叉节点位置，区别于传统的角码螺栓连接、直榫插接结构，这类面片锁合结构不需要额外的紧固件，仅依靠梁体自身的开槽配合即可完成节点锁止，在快装式展陈架、可重复拆装的工装支撑架、模块化木质家具的交叉梁节点中，能大幅降低装配的工具依赖，提升拆装效率。从实际使用场景来看，这类节点常出现在需要反复拆装的临时支撑结构中，比如展会的临时展架、车间内可调整布局的工位物料架、户外临时搭建的轻型支撑框架，这类场景对节点的拆装速度有较高要求，同时不需要承受过大的动载荷，依靠型材自身的咬合即可满足结构稳定性需求。结构的功能特性集中在节点的防脱与限位设计上，公头梁体端部加工出带台阶的面片式插舌，

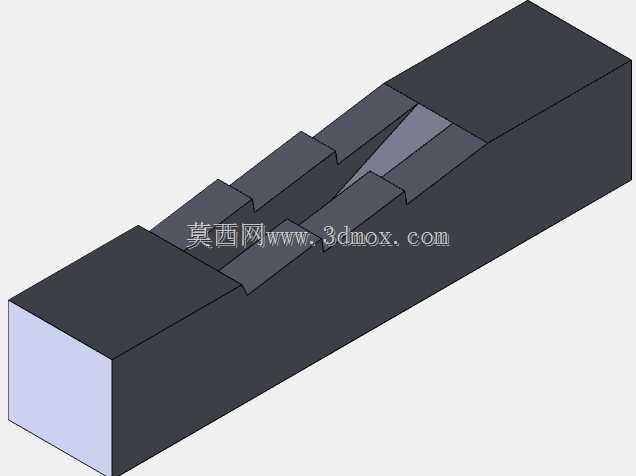

　　插舌的厚度与母头梁体上开设的通槽宽度保持小间隙配合，插舌根部的台阶面在装配到位后会完全贴合母头梁体的槽口端面，限制梁体沿长度方向的窜动；母头梁体上的槽组采用间隔式排布，相邻槽之间的筋条刚好嵌入公头插舌上预留的缺口内，限制两个梁体之间的相对转动，避免交叉节点在受侧向力时出现松脱。设计过程中首先要明确梁体的截面尺寸边界，常规应用场景下适配的矩形截面梁边长在30mm至80mm区间，插舌的伸出长度需要匹配母头梁体的开槽深度，通常插舌有效插接长度不小于母头梁体截面宽度的二分之一，保证咬合面有足够的接触面积分散节点载荷；槽口的加工公差需要控制在0.1mm至0.2mm之间，间隙过大会导致节点晃动，间隙过小则会提升装配难度，不利于无工具快速拆装。

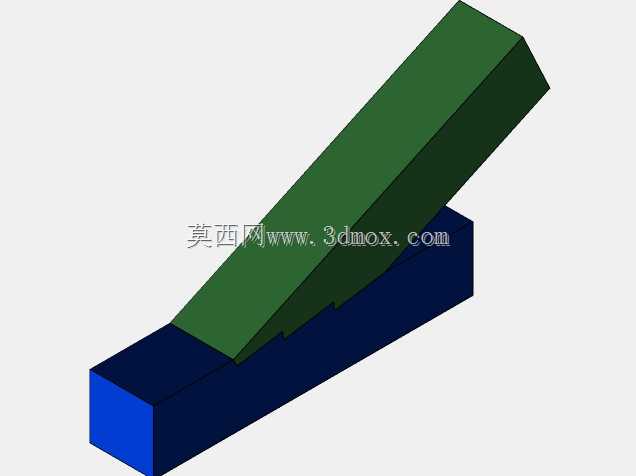

　　安装边界上，该结构仅适用于两根梁体呈垂直交叉的节点位置，装配时需要将公头梁体的插舌对准母头梁体的对应槽口，沿垂直于母头梁体表面的方向插入，直到插舌根部的台阶面与母头梁体表面完全贴合即完成装配，不需要额外的旋转、卡紧动作；拆卸时仅需要沿反方向拔出公头梁体即可，不会对梁体本身造成结构性损伤，可支持数十次的重复拆装循环。从受力角度分析，这类面片锁合节点主要承受垂直于梁体长度方向的静载荷，节点的抗剪能力由插舌与槽筋的接触面积决定，设计时需要根据实际承载需求调整插舌的厚度与槽筋的宽度，当应用在承载要求更高的场景时，可以在插舌配合面增加微小的倒刺结构，进一步提升锁合后的防脱能力，同时不会明显提升装配难度。相较于传统的金属角码连接，这种一体化的锁合结构不需要额外采购紧固件，也不需要在梁体表面预钻安装孔，所有配合结构都可以在梁体下料阶段通过铣削、切割一次加工完成，能有效降低构件的加工成本与物料管理成本，尤其适合批量生产的模块化框架类产品。
