木质直齿插接式连接锁结构设计

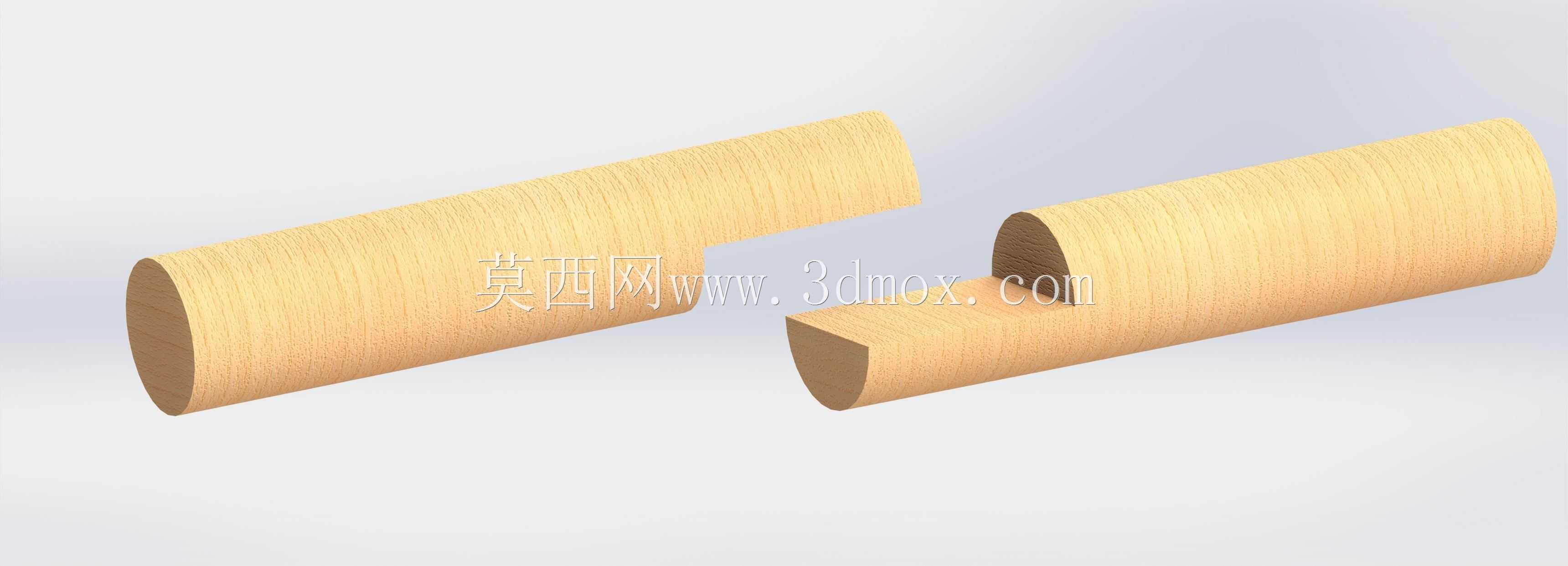

　　在轻型木结构、模块化展陈道具、临时装配式木质设施的搭建场景中，构件之间的快速锁止连接一直是影响装配效率与结构稳定性的核心环节，传统的铁钉连接、金属角码固定方式不仅会破坏木质构件的表面完整性，后期拆卸时也容易造成构件劈裂，无法满足重复拆装、快速周转的使用需求，这款直齿插接锁正是针对这类场景开发的无紧固件连接结构。从结构功能来看，该连接锁采用公母齿槽互嵌的直齿配合形式，两个对接构件分别加工出对应尺寸的直齿凸台与凹槽，装配时仅需沿构件轴向将凸台推入凹槽，即可通过齿面的贴合接触实现周向与径向的锁止，无需额外加装螺丝、卡扣等金属配件，装配过程无需专用工具，单人即可完成对接操作，拆卸时反向施力即可分离构件，不会对木质基材造成不可逆的损伤，

　　可支持数十次的重复拆装循环，适配临时展架、可移动木质家具、模块化儿童游乐设施等需要频繁调整布局的应用场景。设计过程中，首先针对木质材料的各向异性特性做了结构优化，直齿的齿形采用矩形直齿设计，齿侧间隙控制在0.1mm以内，既保证装配时的顺畅度，又避免间隙过大导致连接后出现晃动；齿根位置做了R1.5的圆角过渡，避免木质构件在受力时齿根位置出现应力集中导致的断裂问题，同时齿顶做了0.5mm的倒角处理，装配时可起到导向作用，降低对位难度。考虑到木质构件的加工公差，齿槽的配合面预留了微量的压缩余量，当采用松木、桐木这类软质木材加工时，装配后齿面可通过木材自身的微量弹性变形实现紧密贴合，进一步提升连接后的刚性，避免出现松动异响。

　　从外形尺寸与安装边界来看，该连接锁适配直径30-50mm的圆柱形木质杆件，直齿的插接深度为杆件直径的1.2倍，保证足够的咬合长度，连接后可承受不低于800N的轴向拉脱力，同时可传递不低于15N·m的扭矩，满足常规轻型木结构的受力需求。安装时仅需保证两个对接杆件的端面垂直度误差不超过0.2mm，齿形与杆件的同轴度误差不超过0.15mm，即可实现顺畅装配，无需额外的定位工装，对于批量加工的场景，可采用定制铣刀一次成型齿形，加工效率高，单件加工时长不超过30秒，适合规模化生产。在实际使用场景中，这类直齿锁除了应用在木质结构的杆件对接，也可经过尺寸缩放后适配竹制构件、工程塑料杆件的连接，比如模块化竹制花架、PVC材质的临时管线支架等，

　　只要调整齿形的尺寸参数与配合间隙，即可适配不同材质的力学特性。相较于传统的连接方式，这种直齿插接锁的最大优势在于完全依靠构件自身的结构实现锁止，没有额外的配件，不会出现配件丢失、锈蚀导致的无法拆卸问题，同时连接位置的外观整体性好，没有外露的紧固件，可满足对外观一致性要求较高的展陈、家具类产品的设计需求。在建模过程中，需要重点关注齿形的对称度控制，若公母齿的对称度误差超过0.2mm，装配时会出现卡滞，甚至导致齿部断裂；同时齿面的粗糙度需要控制在Ra3.2以内，过于粗糙的齿面会增大装配阻力，过于光滑则会降低连接后的摩擦力，容易出现受拉脱开的问题。针对不同的使用载荷，可通过调整直齿的数量、齿高与插接深度来调整连接强度，比如用于承重结构的连接，可将直齿数量从2个增加到4个，插接深度提升至杆件直径的1.5倍，即可将拉脱力提升至1500N以上，满足更严苛的受力需求。
