原木构件三杆榫接连接结构设计

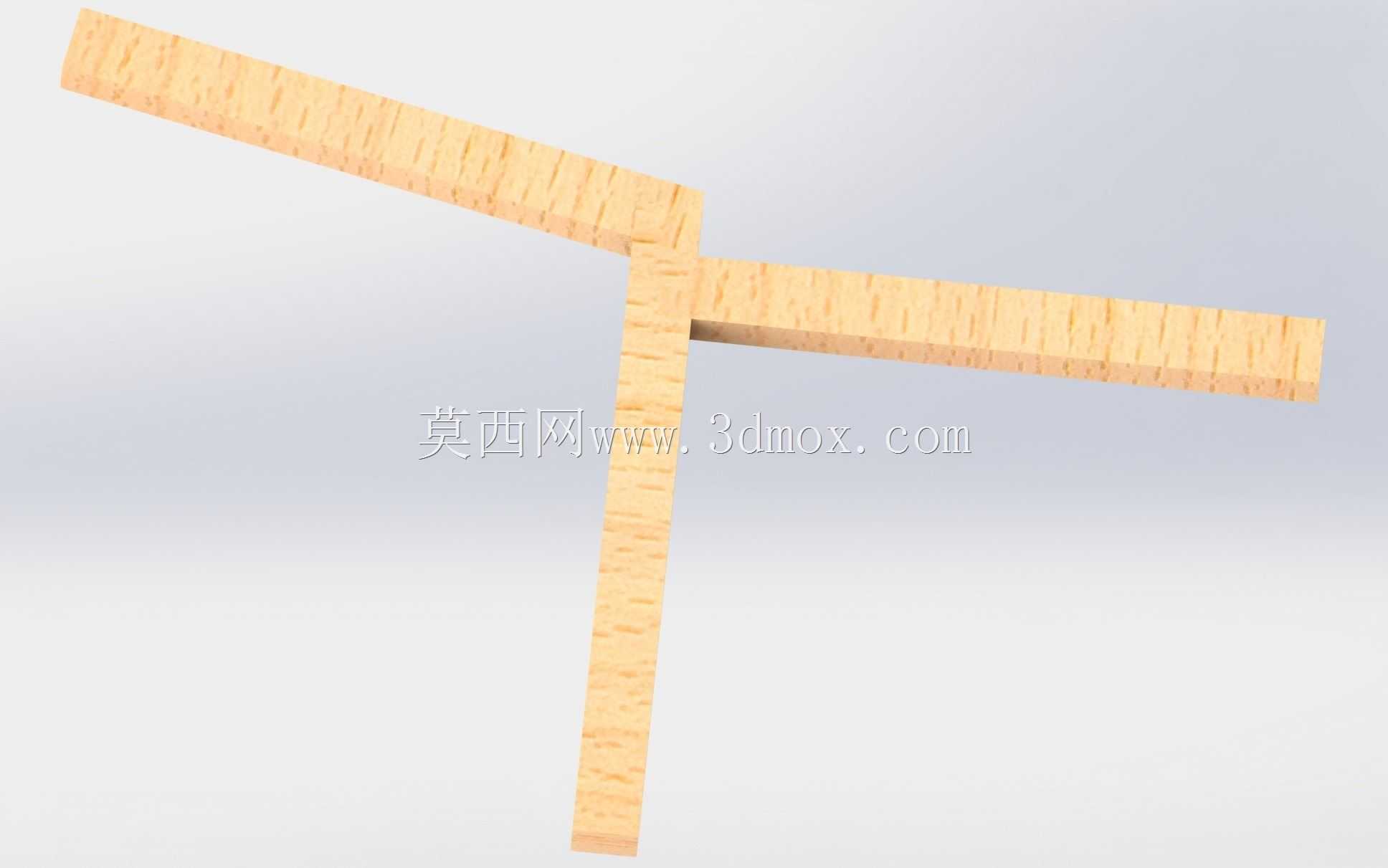

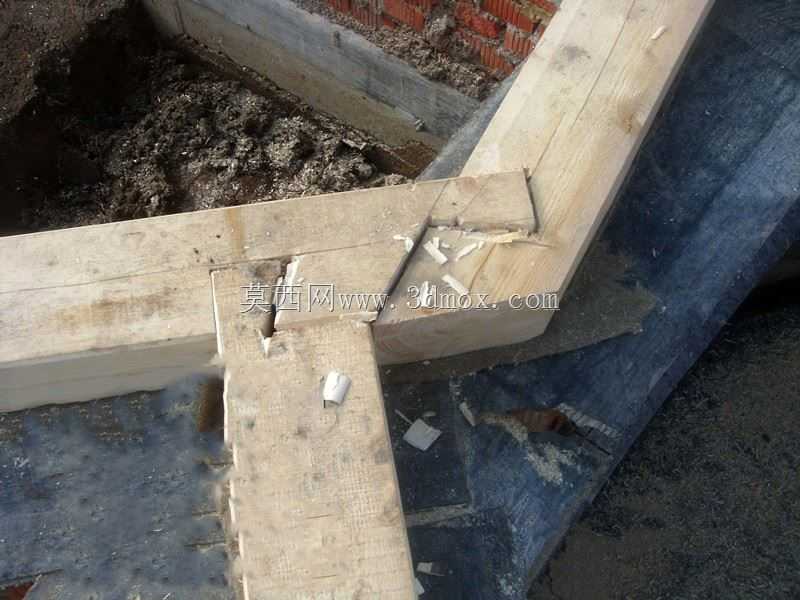

　　在木结构装配式施工、传统木作家具打造、轻型木屋搭建等场景中，杆件的垂直交汇连接是出现频率极高的结构节点，这类节点的受力合理性、安装便捷性直接决定了整体框架的抗形变能力与装配效率。本次设计的三杆连接结构，针对三根正交排布的方形截面木杆件交汇节点做了针对性的榫卯结构优化，完全规避了金属固件外露易锈蚀、后期维护成本高的问题，适配户外木构景观、室内原木家具、儿童实木游乐设施等对连接件外观与耐候性有要求的应用场景。从实际使用的受力逻辑来看，这类三杆交汇节点通常需要同时承受竖向杆件的垂直压载、两根水平杆件的横向剪切力与不同方向的弯矩，传统的钉接、角码连接方式在长期交变载荷下容易出现钉孔松动、木材劈裂的问题，尤其是在温湿度波动较大的户外环境，

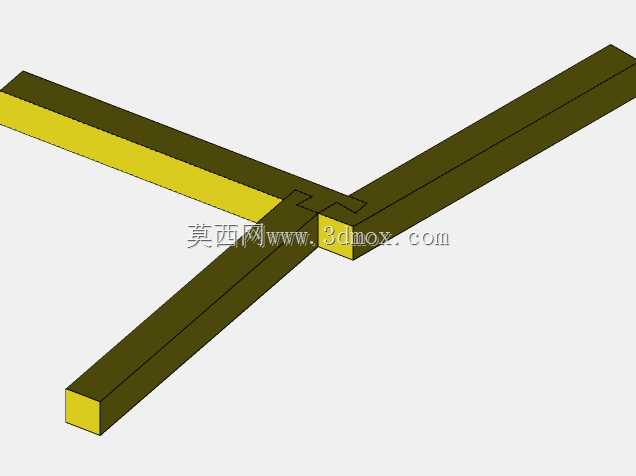

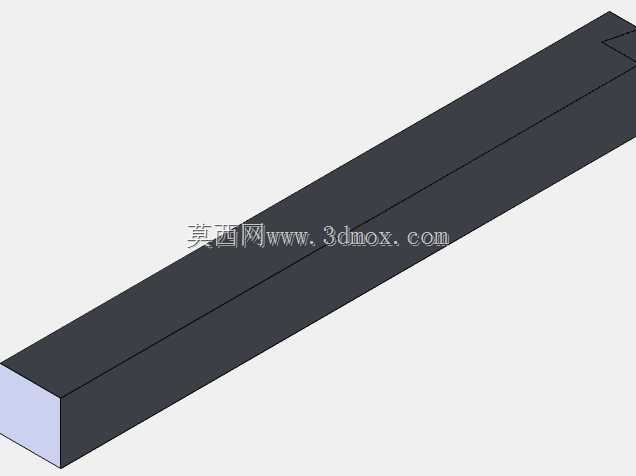

　　木材干缩湿胀带来的形变会进一步放大连接失效的风险。设计过程中首先对节点的受力路径做了拆解：竖向杆件作为主要的承重传力构件，需要将上部载荷均匀传递到下部支撑结构，两根水平杆件分别承担横向拉结与框架定位的作用，因此榫头的排布完全贴合力的传递方向，在竖向杆件的对应位置开设贯通式榫槽，两根水平杆件的榫头采用错层插接的方式嵌入竖向杆的槽位中，避免同一截面开槽过多削弱竖向杆的结构强度。从外形尺寸与安装边界来看，该连接结构的杆件截面采用等边长方形截面设计，所有榫头的长度控制在杆件截面边长的1.5倍，既保证了插接后的咬合接触面积足够传递设计载荷，也不会因为榫头过长导致安装时需要过大的操作空间，适配现场装配式施工的操作条件；

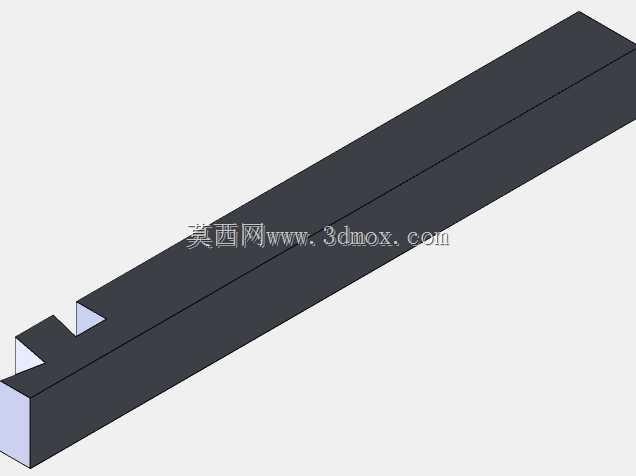

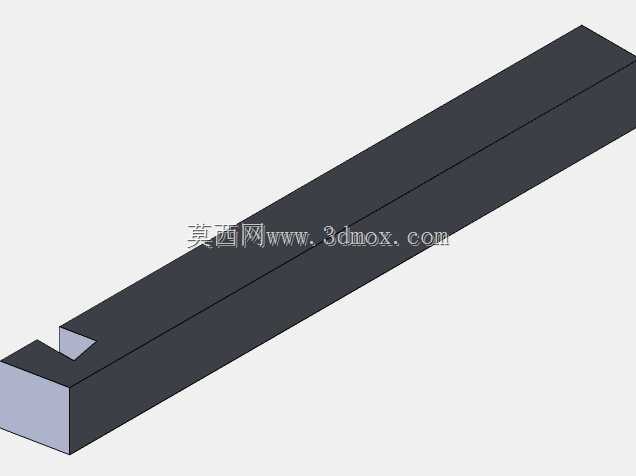

　　节点处所有外露棱边都做了R2的圆角过渡处理，避免木构件尖锐边角带来的磕碰风险，同时也能减少木材棱边在运输、安装过程中的崩边破损概率。在结构细节设计上，两根水平杆件的榫头采用了互补的切面设计，插接到位后两个水平榫头在竖向杆的槽腔内互相贴合抵紧，不需要额外涂胶就可以实现三个方向的自锁定位，即使在没有紧固件辅助的情况下，节点也能承受常规使用状态下的拉压载荷；如果是用于重载型的木构场景，只需要在榫接面涂抹木工结构胶，就可以进一步提升节点的整体刚性，完全满足不同载荷等级的使用需求。不同于传统榫卯结构对加工精度要求极高、现场安装容错率低的问题，该三杆连接结构的榫槽与榫头都设计了1°的安装导向斜度，加工时即使存在0.2mm以内的尺寸误差，

　　也可以顺利完成插接装配，大幅降低了现场木工的操作难度，也适配数控开料设备的批量加工精度要求，不需要后期人工反复修配就能达到合格的装配精度。从实际应用的适配性来看，该结构既可以用于实木方料的连接，也可以适配胶合木、重组木等工程木材料的杆件连接，不需要针对材料特性做额外的结构调整，只需要根据杆件的截面尺寸等比例缩放榫卯的配合尺寸即可，通用性较强。在节点的受力验证层面，该结构的榫接咬合面完全覆盖了三个杆件的传力接触面，竖向载荷可以通过水平杆件的榫头上端面均匀分散到两根水平杆上，水平方向的拉力则通过榫头的侧面承压传递到竖向杆件，不会出现局部应力集中导致的木材局部压溃问题；同时，错层开槽的设计让竖向杆件的剩余有效承载截面保留了原截面的70%以上，远高于常规角码连接、钉接节点的杆件截面保留率，长期使用下的结构冗余量更充足。针对木构件常见的干缩湿胀形变问题，该结构的榫槽深度预留了0.3mm的形变余量，在环境温湿度变化导致木材尺寸小幅波动时，榫接位置不会因为木材膨胀出现挤裂，也不会因为木材收缩出现连接松动晃量，大幅提升了节点在不同使用环境下的适应性。
