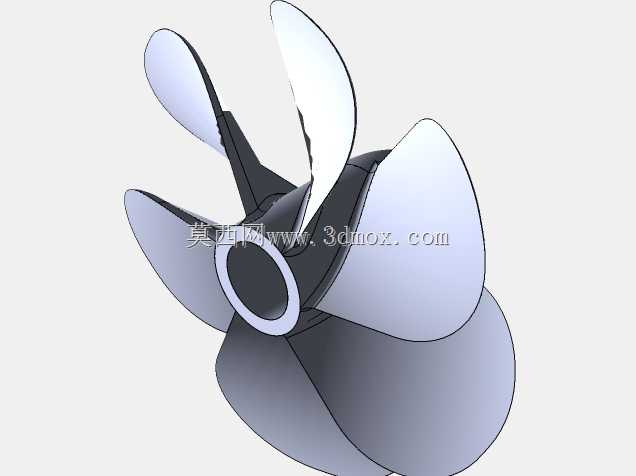

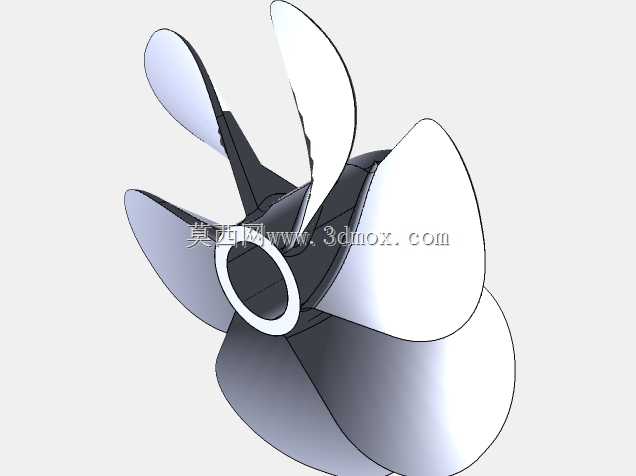

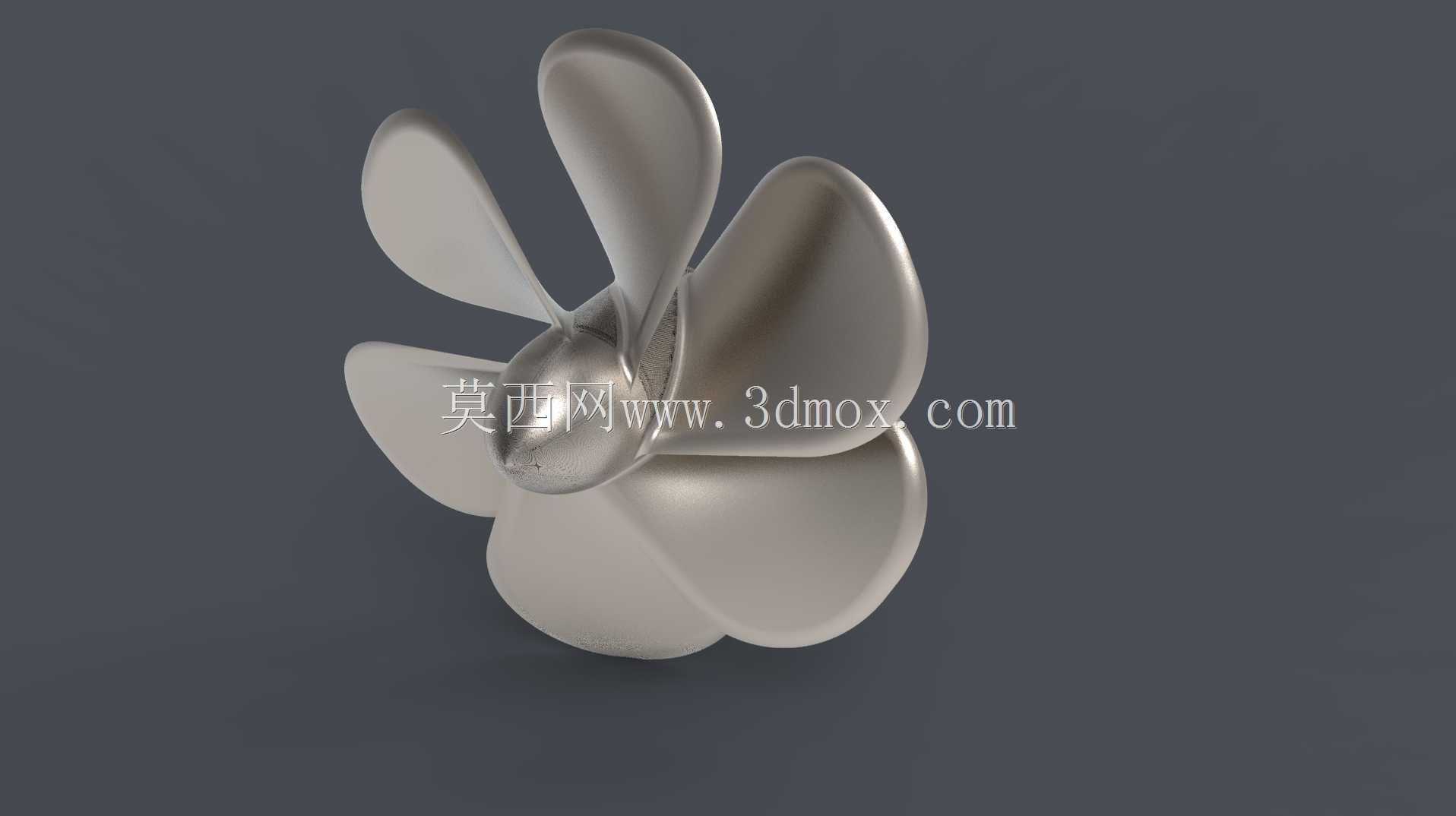

七叶式船舶螺旋推进器结构设计方案

　　在船舶与水下航行器的动力系统中，螺旋推进器是直接将轴系旋转机械能转化为流体推力的核心执行部件，其结构设计合理性直接决定整船的航行效率、振动水平与噪声表现。不同于常规三叶、四叶桨的设计取向，本次呈现的七叶结构推进器，主要面向对振动噪声控制要求较高的应用场景，比如科考船、豪华邮轮以及部分水下作业潜器，这类场景下桨叶通过流场时的压力脉动会直接传递至船体结构，过多的叶数搭配大侧斜设计，能够有效打散叶梢涡的生成节奏，降低单叶片经过船体伴流区时的载荷突变，从而大幅降低舱室振动与水下辐射噪声。

　　从实际功能逻辑来看，该推进器的核心作用是在旋转过程中，通过叶片的螺距曲面持续对接触的水体施加轴向向后的作用力，依托流体反作用力推动载体向前航行。设计过程中首先要匹配主机的输出功率与额定转速，确保桨叶在设计航速下的进速系数处于高效区间，避免出现轻载或者重载导致的主机工况偏离最优区间。叶片的翼型选择采用了从叶根到叶梢渐变的厚度分布，叶根区域因为要传递全部扭矩，同时承受水流交变载荷带来的弯曲应力，因此截面厚度更大，圆角过渡更平缓，避免应力集中导致的疲劳断裂；叶梢区域则做了减薄处理，同时配合适度的侧斜角度，减少叶梢与船体间隙过小带来的激振，也能降低空泡起始的临界转速。

　　在安装边界的考量上，这类推进器的轮毂内孔需要与尾轴的锥面做精准配合，配合面的接触面积通常要求达到75%以上，同时通过键连接传递扭矩，端部设置锁紧螺母防止轴向窜动，安装时需要保证桨叶端面与尾柱、舵叶的间隙满足规范要求，间隙过小会导致流场紊乱，甚至在操舵时出现桨叶碰撞舵体的风险，间隙过大则会增加尾轴的悬臂长度，提升轴系的振动风险。轮毂的外形采用流线型整流设计，减少轮毂本身带来的形状阻力，同时轮毂与叶片的连接区域做了光滑的圆角过渡，避免局部低压区过早产生空泡，空泡不仅会剥蚀桨叶表面材料，还会带来强烈的噪声与效率下降，因此设计时通过调整叶片的螺距分布与拱度，让叶片表面的压力分布尽可能均匀，推迟空泡的产生。

　　从结构特性来看，七叶设计相比少叶数桨，在相同直径下能够获得更大的盘面比，也就是叶片总面积占桨盘面积的比例更高，这意味着单位面积叶片承受的载荷更低，适合重载工况下的船舶使用，比如大吨位的运输船或者需要大推力的作业船舶，能够在不增加桨叶直径的前提下提升推力上限，避免因为吃水限制无法采用大直径桨的问题。叶片的螺距从叶根到叶梢并非固定值，而是根据不同半径处的圆周线速度做匹配设计，叶根处线速度低，螺距相对更小，叶梢处线速度高，螺距适度增大，确保不同半径位置的叶片截面都能处于最优攻角，减少水流的径向流动损失，提升整体的推进效率。

　　在实际应用场景中，这类推进器除了船舶领域，也可适配部分水下管道推进机器人、水上无人作业平台的动力系统，这类小型载体对推进器的紧凑性要求更高，小直径多叶桨能够在有限的安装空间内提供足够推力，同时运行更平稳，减少载体本身的姿态晃动。设计建模过程中，需要先通过二维翼型坐标生成各个半径位置的截面曲线，再通过曲面放样构建叶片的整体曲面，之后对曲面做连续性检查，确保表面没有凹凸、折角等缺陷，因为表面的微小不平整都会在高速旋转时带来额外的阻力与噪声，最后将叶片与轮毂做布尔合并，对所有连接棱边做倒圆处理，完成整体结构的建模。需要注意的是，桨叶的静平衡与动平衡校验是设计中不可忽略的环节，单个叶片的重量差需要控制在允许范围内，否则高速旋转时产生的不平衡力会导致尾轴轴承磨损加剧，甚至引发轴系共振，建模时可以通过调整叶片局部厚度的方式实现重量配平，避免后续生产过程中额外的配重工序。
