带键槽阶梯式传动转轴结构设计

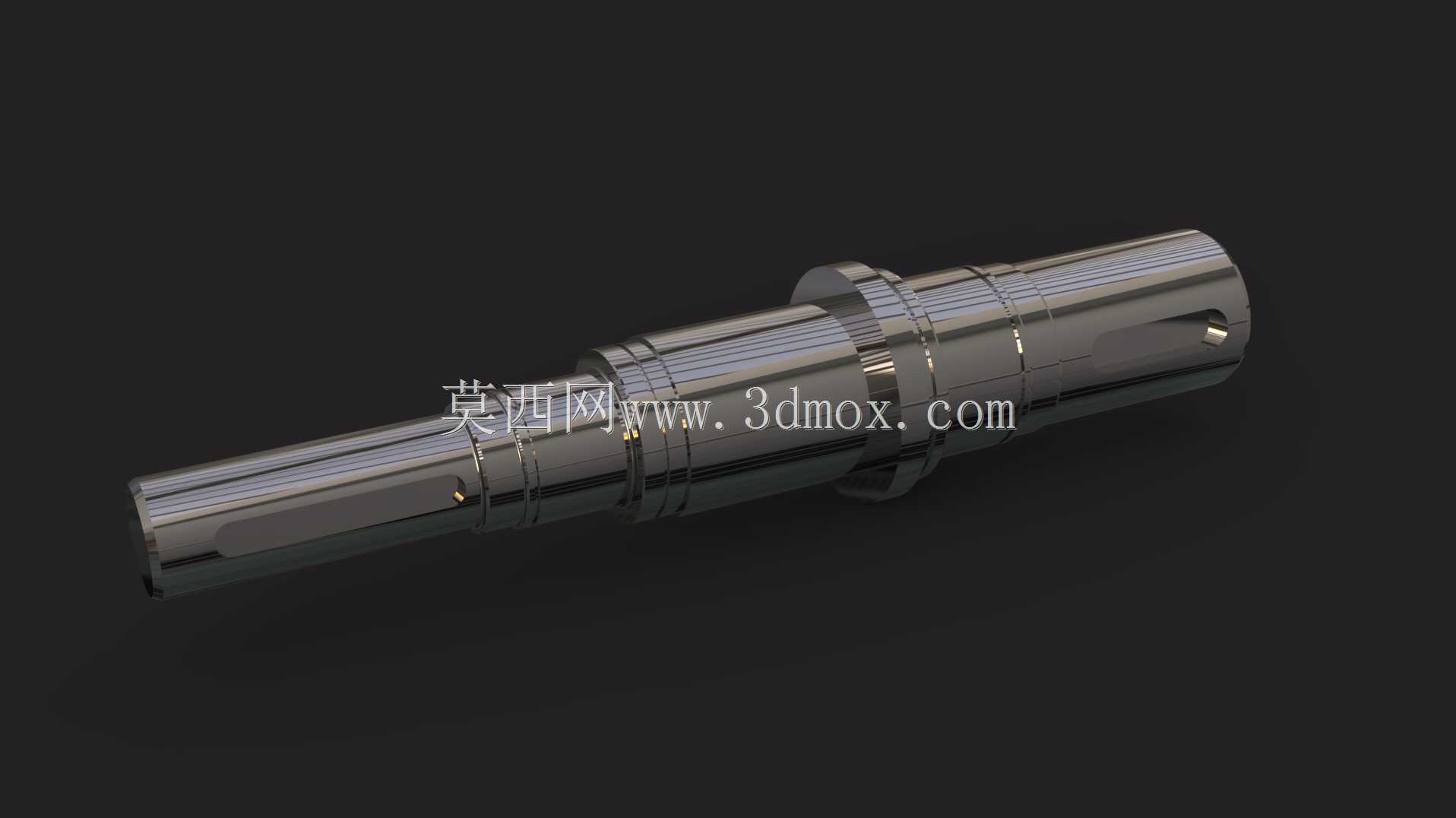

　　在各类回转传动设备的结构布局中，轴类零件是支撑回转构件、传递运动与扭矩的核心载体，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命。这款阶梯式传动转轴的设计，完全围绕实际装配场景的边界约束展开，没有冗余的结构设计，每一段轴径、每一处退刀槽、每一个键槽的位置都对应明确的装配需求。从实际应用场景来看，这类轴广泛适配于中小功率的减速传动单元、通讯设备内部的传动模组、轻工输送设备的动力输出端，既可以作为齿轮、带轮的安装支撑基体，也可以直接作为动力输出端对接执行构件，承担扭矩传递与径向载荷承载的双重作用。

　　设计过程中首先明确了安装边界的约束条件：轴的两端轴径尺寸匹配常用的深沟球轴承内圈公差，轴承安装位的轴肩高度严格控制在轴承内圈倒角尺寸范围内，既保证轴承安装时的轴向定位可靠，又避免轴肩过高导致轴承拆卸困难。轴上的两处键槽采用对称分布设计，键槽宽度与对应轴径的比例符合通用机械设计标准，键槽长度覆盖配套传动件的轮毂宽度范围，键槽根部设置了标准退刀槽，避免铣削加工时出现应力集中的尖角，同时保证平键安装时能够完全贴合键槽侧面，实现扭矩的均匀传递，避免传动过程中出现键的偏磨、压溃问题。

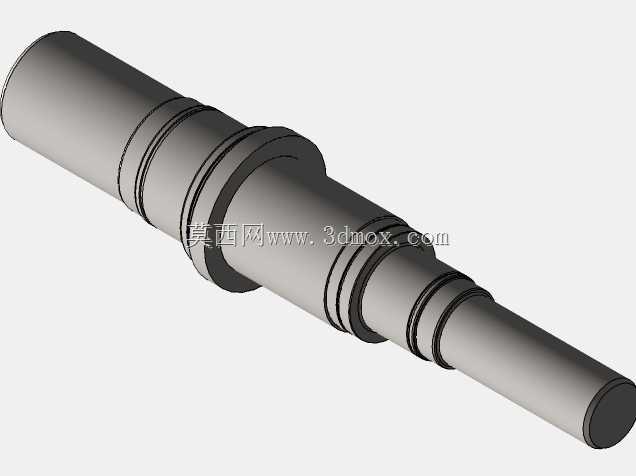

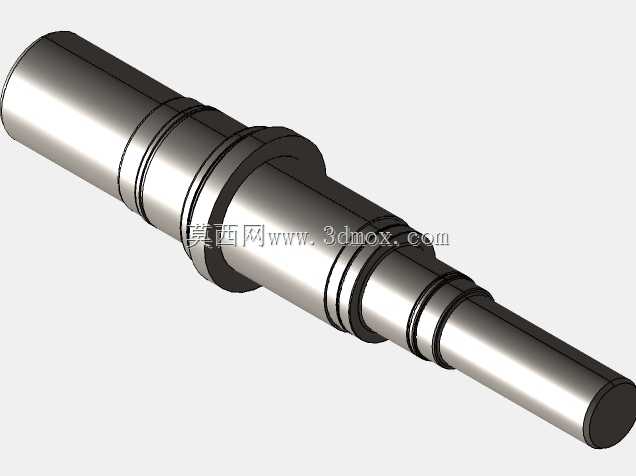

　　轴的阶梯段设计遵循了“等强度”的设计思路，从中间最大轴径段向两端轴径逐步递减，每一段的轴径变化都对应传动件的装配顺序：装配时从轴的一端依次装入轴承、传动齿轮、定位套筒、另一侧轴承，轴肩的位置刚好对应各零件的轴向定位面，不需要额外加装过多的定位套就可以实现各零件的轴向位置固定，减少了装配环节的零件数量，也降低了累计装配误差。轴的表面粗糙度根据不同配合段的功能做了区分：轴承配合面、传动件配合面的粗糙度要求更高，非配合的轴段表面粗糙度适当放宽，既满足配合精度的要求，又控制了加工成本。

　　从载荷承载特性来看，这款轴的结构设计同时考虑了弯扭组合载荷的作用，中间最大轴径段对应弯矩最大的支撑跨中位置，更大的轴径可以有效提升轴的抗弯刚度，减少轴运转过程中的挠曲变形，避免轴上的齿轮、轴承出现偏载，降低运转过程中的振动与噪声。轴两端的轴端设置了标准的倒角，方便装配时零件的导入，避免装配过程中刮伤零件内孔的配合表面。轴上的退刀槽、越程槽尺寸都符合机械加工的工艺要求，车削加工时可以顺利退刀，磨削加工时也能保证各配合面的加工精度到位，不会出现加工死角。

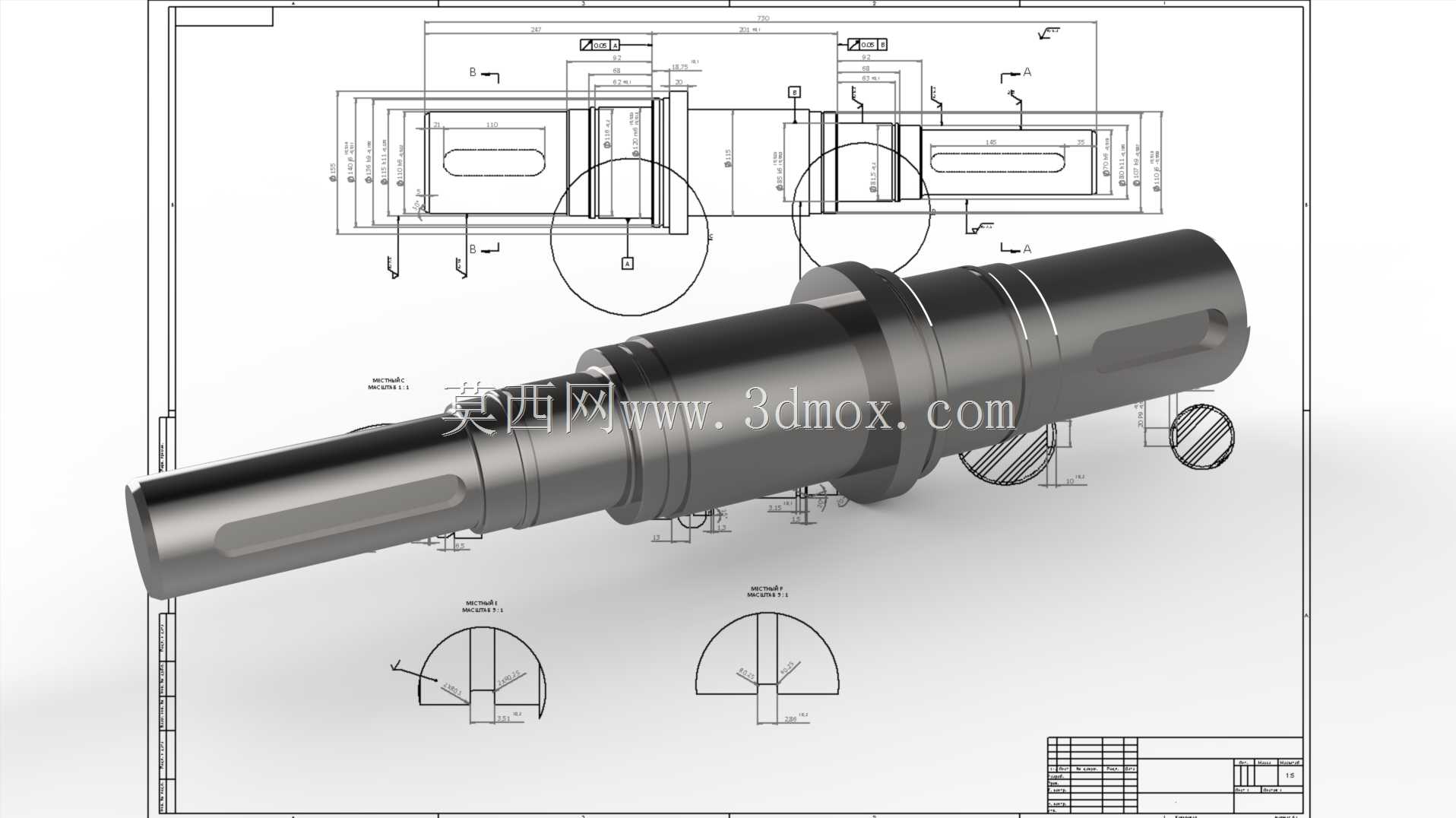

　　在实际选型适配时，需要结合传动系统的额定扭矩、支撑跨距、配套零件的内孔尺寸来确认轴的各段尺寸是否适配，这款轴的结构属于通用化程度较高的传动转轴结构，建模过程中完整还原了各细节特征，包括键槽的圆角、轴肩的过渡圆角、各段的长度公差带参考，能够直接用于装配干涉检查、工程图生成、有限元受力分析等设计环节，帮助结构设计人员快速完成传动单元的布局设计，减少重复建模的工作量。需要注意的是，轴的过渡圆角尺寸需要严格匹配对应零件的倒角尺寸，避免装配时出现零件无法靠紧定位面的问题，同时过渡圆角也能有效降低轴的应力集中系数，提升轴的疲劳强度，在交变载荷的工况下能够有效延长轴的服役寿命。
