温室管路快装弹簧固定夹结构设计

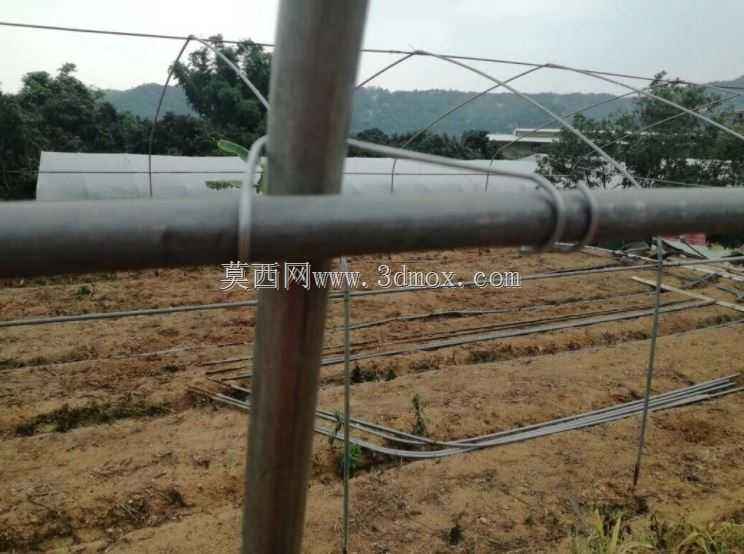

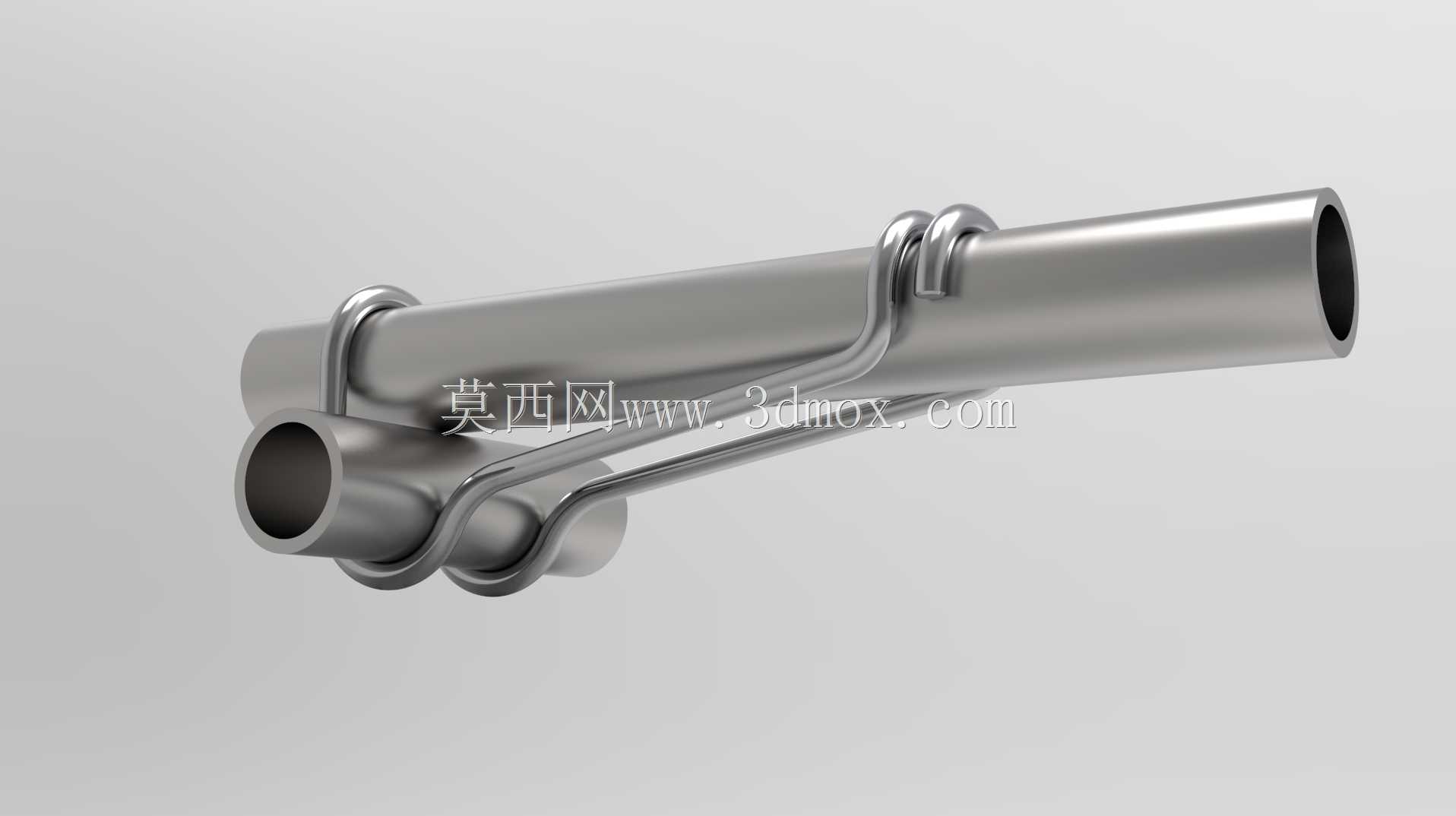

　　在设施农业温室的管路布设场景中，这类弹簧线夹是解决并行管路快速固定、免焊免栓装夹的典型五金构件，日常应用里常用来固定温室棚架上并行排布的灌溉输水支管、气动管线或是穿线护套管，替代传统的喉箍、扎带以及焊接支架，大幅降低现场安装的工时消耗。从结构设计逻辑来看，整个夹体采用单根弹簧钢丝弯折成型，没有额外的焊接拼接点位，依靠金属线材自身的弹性形变提供夹紧力，不存在螺纹锈蚀、连接件松脱的长期运维隐患。夹体的两个弧形抱圈分别对应两根不同外径的平行圆管，其中大直径抱圈适配温室主支撑骨架的圆管杆件，小直径抱圈用来抱紧需要固定的支管，两个抱圈之间通过双股钢丝的弯折臂连接，侧边延伸出的两个翘起的压臂是操作施力位，安装时只需要捏紧两个压臂，

　　就能让两个抱圈同步张开，分别对准两根管路的位置后松开压臂，钢丝的回弹力就会同时抱紧两根管材，全程不需要额外的紧固件或者安装工具，单人单手就能完成单点位的固定操作。从安装边界来看，这类夹件的适配范围完全由钢丝弯折的弧段内径决定，大抱圈的内径匹配常规温室棚架的标准圆管外径，小抱圈的内径适配常用的灌溉支管外径，夹体整体的轴向长度控制在较短范围内，不会在管路上占用过多的布设空间，相邻夹件的布设间距可以根据支管的刚度灵活调整，针对PE类软质输水管，适当缩小夹件间距就能避免管路充水后下垂变形。设计这类弹簧夹的时候，首先要考虑的是钢丝的线径选型，线径过细会导致夹紧力不足，遇到管路充水振动或者棚架受风载晃动的时候容易出现夹件移位、管路松脱的问题；

　　线径过粗则会导致夹件的张开操作需要的力过大，现场安装的操作难度上升，长期反复拆装的情况下也容易出现钢丝应力集中断裂的问题。其次是弯折弧段的曲率设计，抱圈的弧度要比适配管材的外圆圆弧略小一点，这样在夹件安装到位后，抱圈的弧面能够和管材外壁形成足够的贴合包角，保证接触摩擦力足够抵抗管路的轴向窜动，同时不会因为弧度过小导致夹件安装时对管材外壁造成压痕损伤，尤其是针对薄壁的PVC输水管或者铝质穿线管，过大的夹紧力很容易造成管壁凹陷变形，影响管路的通流截面。夹体的两个操作压臂的末端做了向内的小圆弧收边，避免安装操作的时候钢丝的断切面划伤操作人员的手套或者皮肤，连接两个抱圈的弯折臂做了扭簧式的圆弧过渡，这个位置是整个夹件弹性形变的核心受力区，

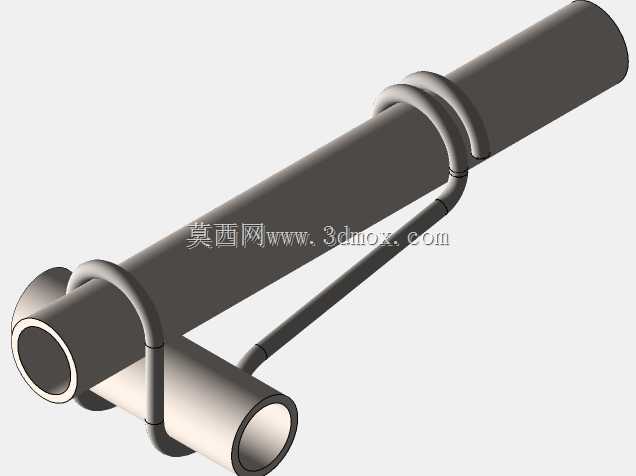

　　圆弧过渡的半径不能过小，否则反复形变的时候会在弯折点产生应力集中，大幅降低夹件的疲劳使用寿命，在温室高温高湿的环境下，应力集中位置也更容易出现锈蚀断裂的问题。和传统的管路固定件相比，这种弹簧夹的优势在于可拆卸重复利用，温室换季调整管路布设位置的时候，可以直接捏开压臂取下夹件，换个位置重新安装即可，不像尼龙扎带拆除后就直接报废，也不像喉箍拆除需要拧动螺丝，在高空棚架作业的时候操作便利性提升非常明显。另外夹体本身是通透的钢丝结构，不会像全包式的管座那样在管材和夹件之间积存积水，在温室高湿度的环境下能够减少管材外壁被积水长期浸泡导致的老化、锈蚀问题，不管是镀锌钢管骨架还是PE材质的输水管，都能适配使用。在建模过程中需要重点关注钢丝弯折处的曲率连续性，保证扫掠成型的夹体实体没有应力突变的尖角，同时要验证不同张开角度下的夹件形变位移量，确保张开到最大安装尺寸时，钢丝的形变处于材料的弹性变形区间内，不会出现塑性变形导致夹件回弹后夹紧力衰减。还要考虑夹件安装后的干涉问题，两个抱圈抱紧管材后，压臂的翘起高度不能过高，避免在棚架上布设其他设备或者覆盖棚膜的时候被压臂勾挂，造成棚膜破损或者其他管线的刮损。
