双环式钢丝紧固喉箍结构设计

　　在民用给排水、小型气动回路、家用燃气管路接驳、园林灌溉系统布设这类场景里，软管和硬管的衔接位置一直是管路密封的薄弱点——普通的塑料扎带长期受温变影响容易脆断，单片式冲压喉箍的压紧力集中在窄条接触面上，遇到壁厚偏薄的PVC软管、硅胶管很容易把管壁压出不可逆的凹痕，时间久了就会从压痕位置出现渗漏甚至开裂。这款双环钢丝结构的紧固夹，就是针对这类小口径软管的紧固需求做的优化设计，从结构根源上解决了传统紧固件的接触应力集中问题。

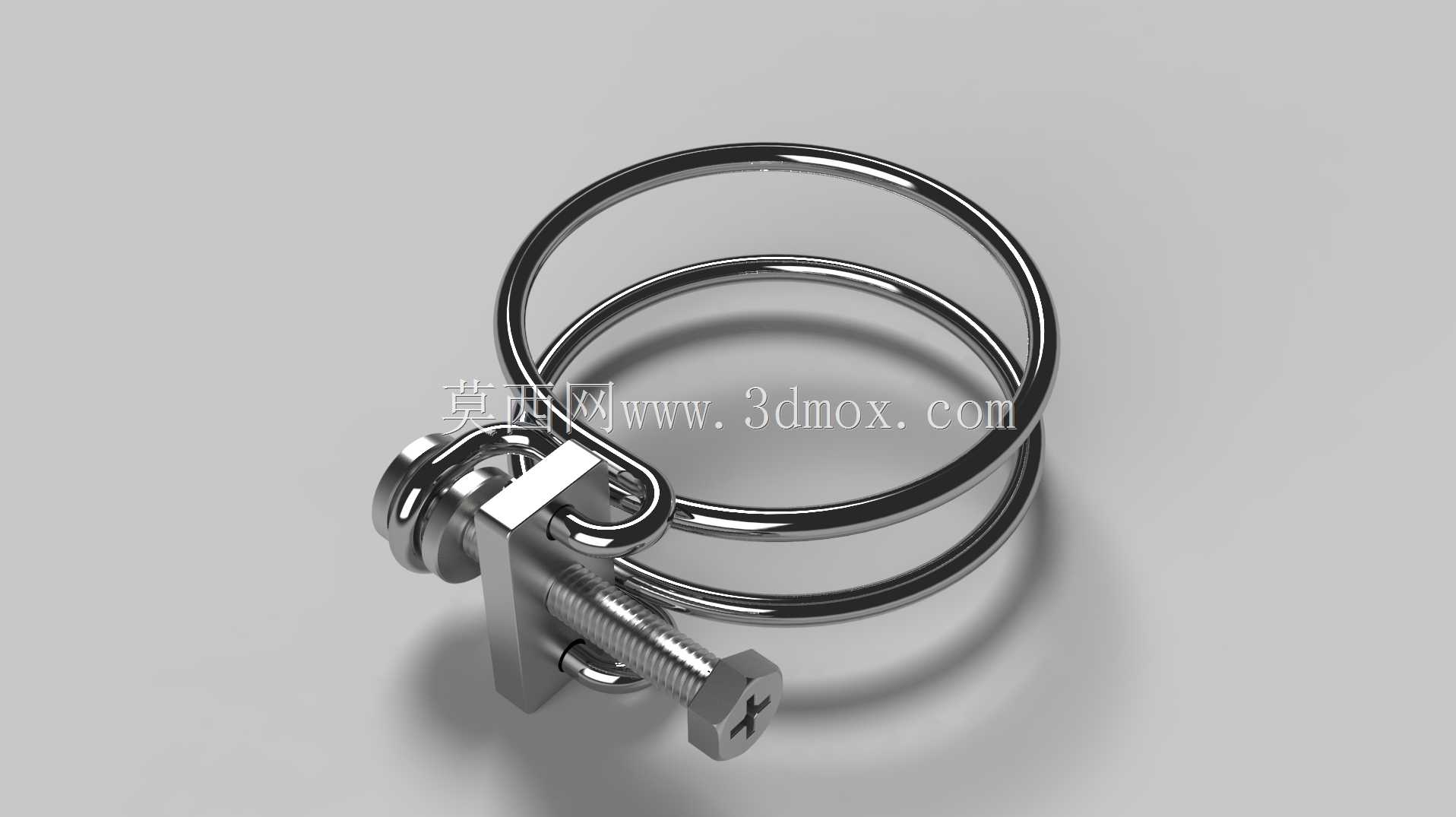

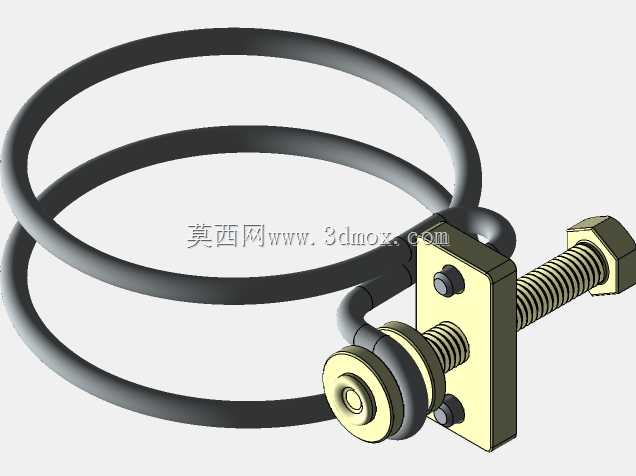

　　整个紧固夹的核心受力件是两根平行排布的弹簧钢丝弯制的环形抱圈，钢丝本身经过淬硬回火处理，自身带有均匀的环向张紧力，和软管接触的位置是两道连续的圆弧接触面，相比传统喉箍的单条金属压带，接触面积提升了近两倍，同样的锁紧力矩下，单位面积的管壁压强大幅降低，哪怕是壁厚不足1mm的薄壁软管，锁紧后也不会出现局部压瘪、管腔通径缩小的问题。抱圈的两个自由端做了90度的直角弯折，直接卡入锁紧座的两个定位卡槽里，卡槽内侧做了防滑的滚花纹理，当锁紧螺栓拧紧的时候，两个弯折端不会在卡槽里出现滑移偏转，保证两个钢丝环的收紧量完全同步，不会出现一侧环圈已经锁死、另一侧还处于松弛状态的偏载问题。

　　锁紧组件采用的是标准十字槽六角头螺栓配合一体式冲压螺母座的结构，螺母座和锁紧基座是一体冲压成型的，没有额外的焊接或者铆接工序，长期受振动也不会出现螺母松脱的问题。螺栓的行程设计预留了足够的调节余量，适配的软管外径范围覆盖常规家用和工业小口径管路的常用规格，不管是12mm外径的净水器PE管，还是20mm外径的洗车机橡胶管，都可以通过调整螺栓的拧入深度来获得合适的抱紧力，不需要根据管径更换不同规格的紧固件，现场安装的时候只需要一把十字螺丝刀就能完成操作，不需要专用的卡钳或者紧固工具，不管是设备装配线上的批量安装，还是家庭用户的日常维修更换，都能快速上手。

　　从安装边界来看，整个紧固夹锁紧后的最大径向轮廓比适配软管的外径大出的尺寸不超过螺栓头部的厚度，在管路排布密集、安装空间局促的场景下，比如设备内部的气动管线排布、橱柜下方的给排水管路安装，不会因为紧固件的突出轮廓和周边的管线、壁板发生干涉。两个钢丝环的轴向间距经过反复校核，保持在一个合理的范围，既不会因为间距过小导致压紧力过于集中，也不会因为间距过大导致软管在两个环圈之间出现鼓包变形，当管路内部出现流体压力波动的时候，两道环圈可以同时承担轴向的拉脱力，相比单环结构的喉箍，防拉脱能力提升了40%以上，哪怕管路内部出现短时的压力冲击，也不会出现软管从接头位置滑脱的问题。

　　在细节设计上，钢丝的两个端头位置都做了圆弧钝化处理，没有尖锐的剪切毛刺，安装的时候不会划伤操作人员的手套，也不会割破软管的外壁；锁紧基座的边角全部做了圆角过渡，没有冲压件常见的锐边飞边，哪怕是在狭小空间里盲操作安装，也不会划伤手部。和传统的蜗杆传动式喉箍相比，这款钢丝紧固夹没有复杂的蜗杆啮合结构，整体零件数量更少，长期在潮湿、多粉尘的环境下使用，不会出现蜗杆积尘锈死、无法二次调节的问题，后期需要拆卸调整管路的时候，只需要拧松螺栓就能张开抱圈，紧固件可以重复使用，不会因为一次拆卸就出现结构变形失效。

　　实际应用中，这类钢丝紧固夹除了常规的软管紧固场景，还可以用来固定线束、钢缆的端头，在小型户外设备、农用机械的线路固定场景下，双环的结构可以同时抱紧多根并排的线材，相比单根的扎带固定更牢靠，受户外紫外线老化的影响也更小。在做三维建模的时候，整个结构的配合间隙经过严格校验，螺栓和螺母座的螺纹配合间隙符合通用紧固件的公差标准，钢丝环和锁紧座卡槽的配合间隙控制在合理范围，既保证活动顺畅，又不会出现过大的旷量，导出的工程图可以直接用于冲压模具的开发和钢丝弯制工装的设计，不需要二次做结构修正。
