起重作业用带滑轮组吊钩总成结构

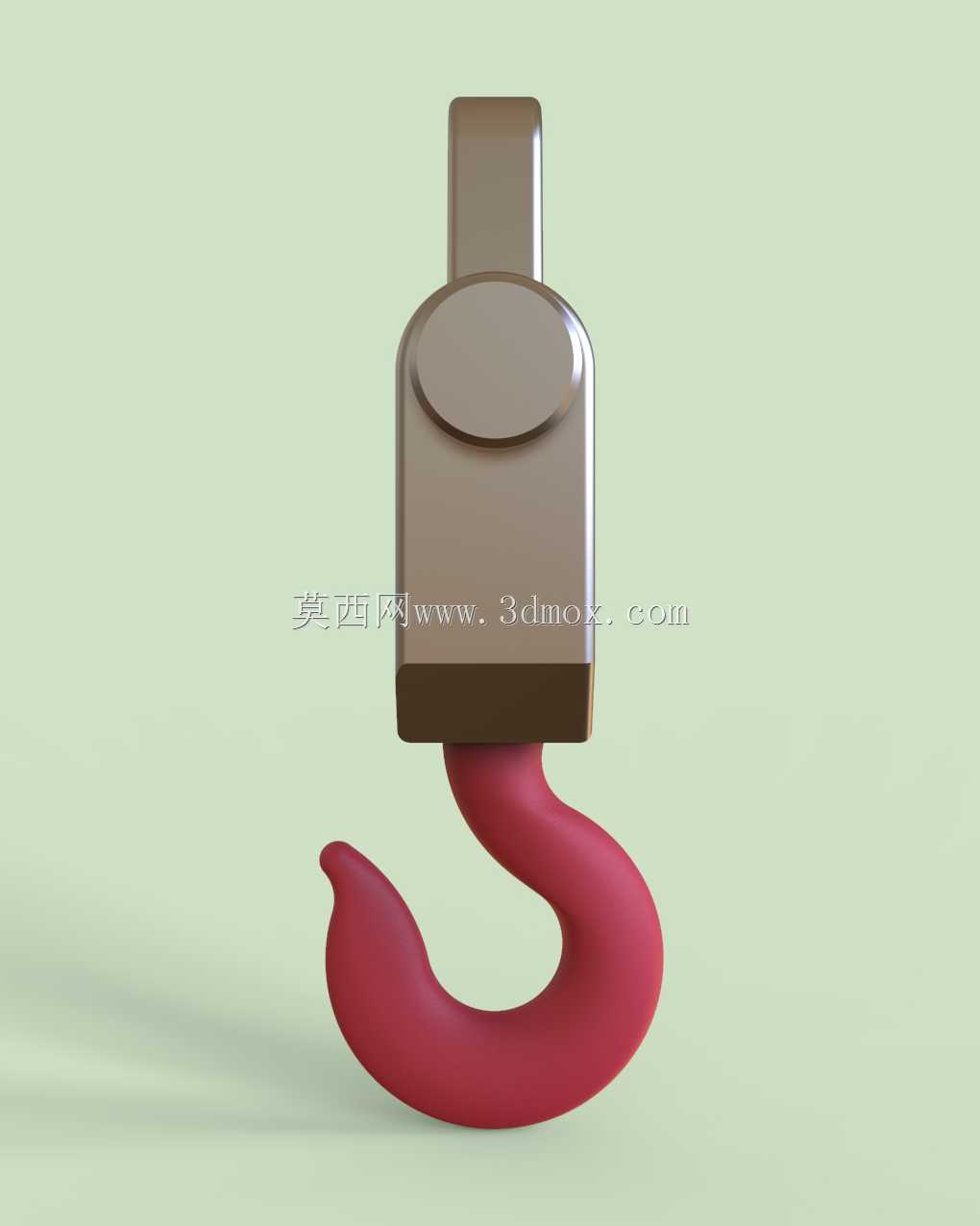

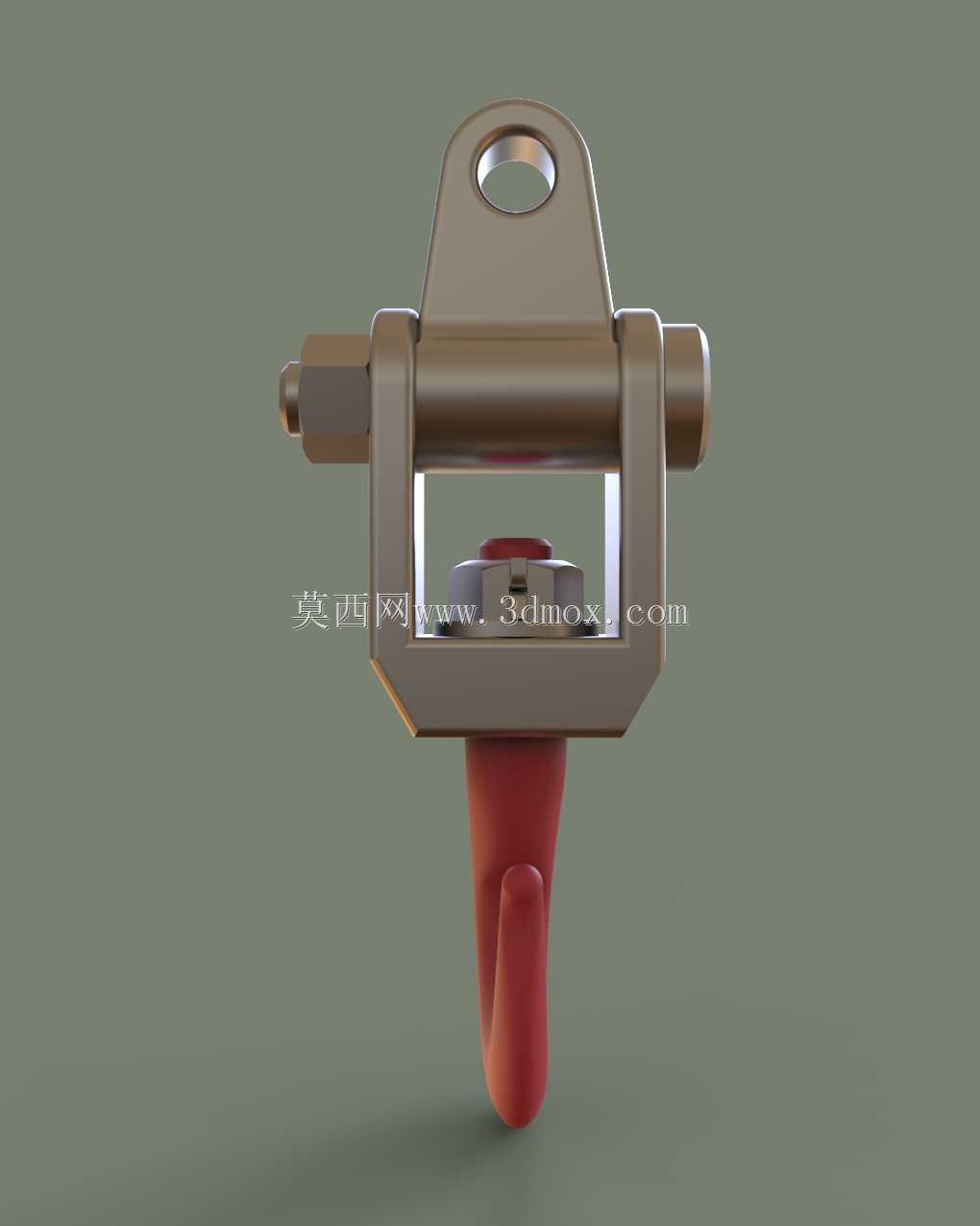

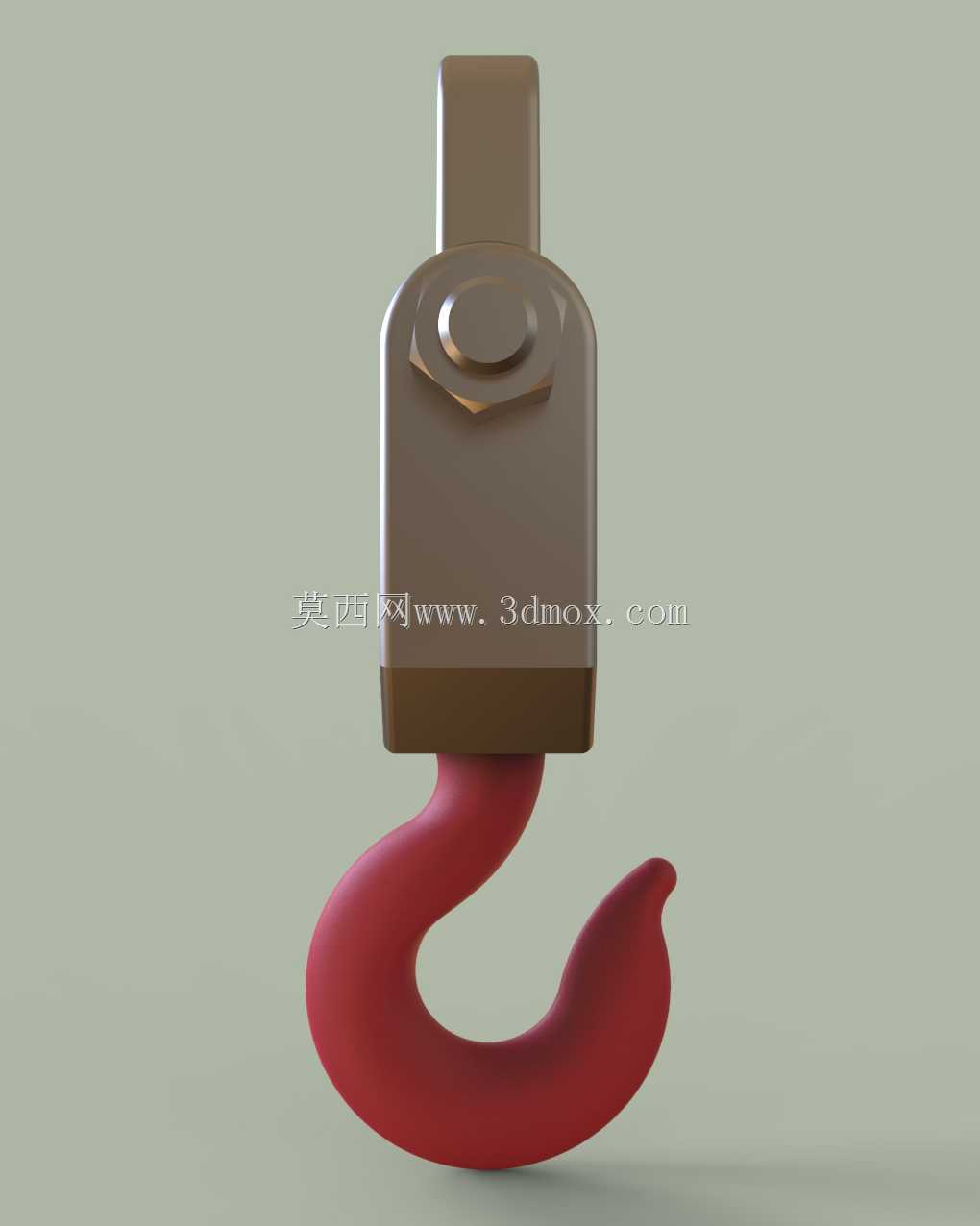

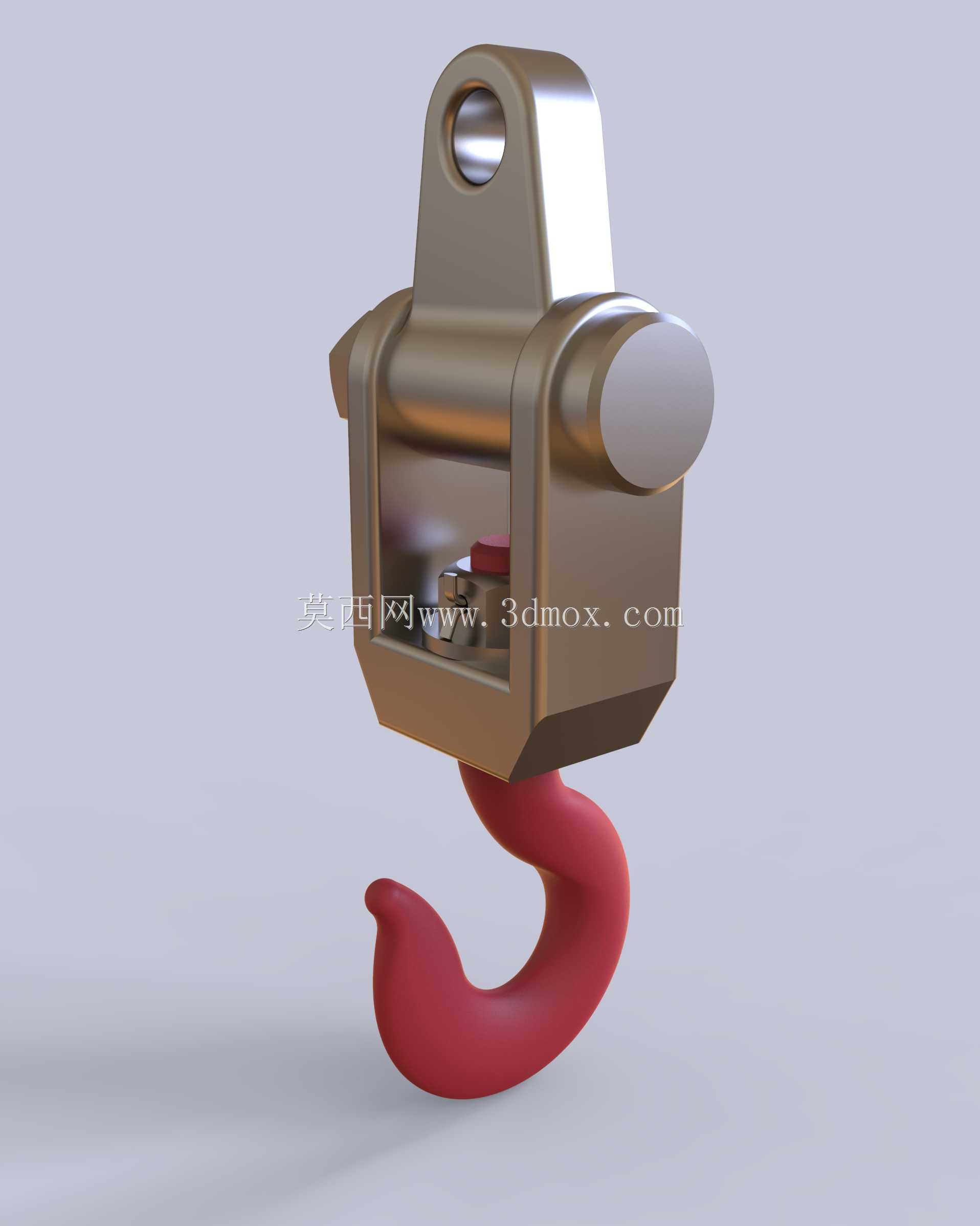

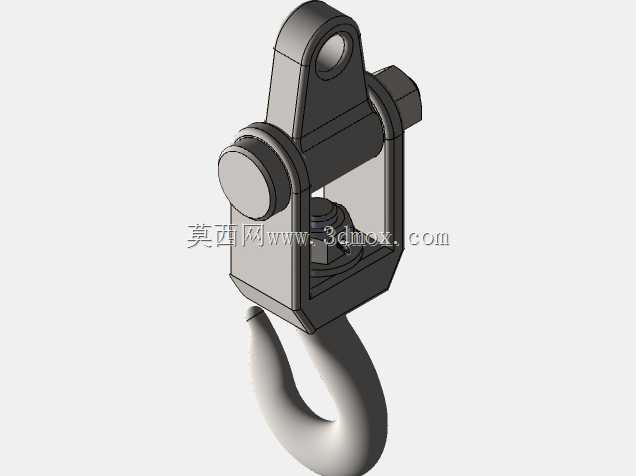

　　在工矿企业吊装转运、港口码头货物装卸、基建施工现场重型构件移位这类高频重载起重作业场景里，吊钩总成是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，其结构合理性直接决定起重作业的安全冗余与操作顺畅度。这套吊钩结构采用上挂耳+内置滑轮腔+下钩体的经典布局，顶部的一体式挂耳加工有同轴贯通销轴孔，用于匹配起重机起升机构的动滑轮组连接销轴，安装时需保证销轴与挂耳孔的配合公差控制在H8/f7区间，避免作业过程中出现旷量冲击，挂耳两侧的加厚凸台是应力集中区域，建模时做了R12的圆角过渡处理，能有效分散起吊瞬间的冲击载荷，避免应力集中导致的结构开裂。中间的滑轮腔采用半封闭箱型结构，两侧的圆形端盖用于封装内部滑轮轴承，

　　腔体内可适配单组或多组起重滑轮，匹配不同倍率的起升钢丝绳穿绕需求，端盖与腔体的连接采用止口定位结构，既可以保证滑轮轴的同轴度，也能阻挡作业过程中的粉尘、铁屑进入轴承配合面，延长滑轮组的维护周期，腔体下部与钩体的连接部位采用了加宽的承力横梁，横梁与钩体的接触位置做了球面配合设计，允许钩体在起吊过程中沿垂直方向有±5°的偏摆角度，适配被吊物重心偏移时的自动调心需求，避免钩体受侧向弯矩导致变形。下部的钩体采用锻造钩头的经典曲面造型，钩尖部位做了向上的防脱翘曲结构，建模时预留了防脱卡板的安装槽位，实际使用时配套弹簧式防脱棘爪，可避免吊装过程中吊索具从钩口滑脱，钩身的曲面曲率经过载荷校核，在额定起重量下，钩身危险截面的弯曲应力、

　　拉应力均控制在材料许用应力的60%以内，预留足够的安全系数。从安装边界来看，这套吊钩总成的顶部挂耳销轴孔中心到钩底最低点的垂直距离，可根据不同吨位的起升机构动滑轮组安装尺寸做参数化调整，滑轮腔的宽度尺寸匹配常用直径14mm-22mm的起重钢丝绳，两侧端盖的外圆直径小于挂耳的外侧宽度，保证起升过程中吊钩沿导轨升降时不会出现卡滞。在实际作业场景中，这类吊钩总成可适配桥式起重机、门式起重机、流动式起重机的起升机构，既可以用于钢卷、预制构件等重型工业物料的吊装，也可配合吊装带、卸扣用于不规则设备的转运作业，结构上没有冗余的复杂零件，日常维护仅需定期检查滑轮轴承润滑状态、钩体磨损量以及防脱装置的有效性即可。

　　建模过程中对所有承力焊缝的位置都做了焊道预留，实际生产时挂耳与滑轮腔的连接、滑轮腔与下部承力横梁的连接均采用全熔透坡口焊缝，焊后需做磁粉探伤检测，杜绝焊接缺陷带来的安全隐患，钩体与承力横梁的连接采用推力轴承配合锁紧螺母的结构，允许钩体360°水平旋转，方便作业人员调整被吊物的朝向，不用额外搭配旋转吊环，减少吊装作业的辅助配件数量。针对不同的作业环境，这套吊钩结构的表面处理可做差异化调整，室内车间使用时可采用喷涂防锈漆处理，港口等腐蚀环境下可采用热镀锌配合防腐涂层，钩体的承载接触面做了淬火处理，表面硬度达到HRC40-45，可承受吊索具反复摩擦带来的磨损，延长吊钩的整体使用寿命。
