带起重设备的双层工业厂房结构设计

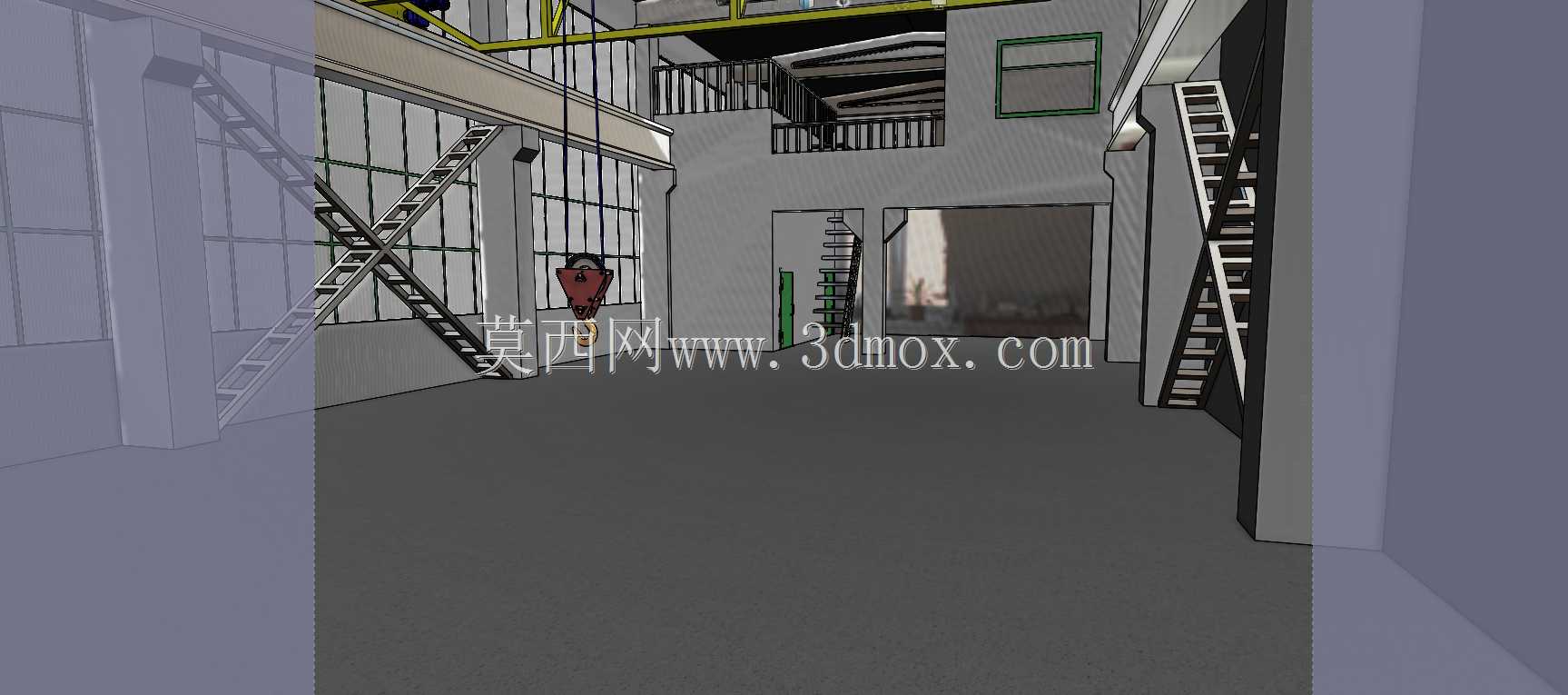

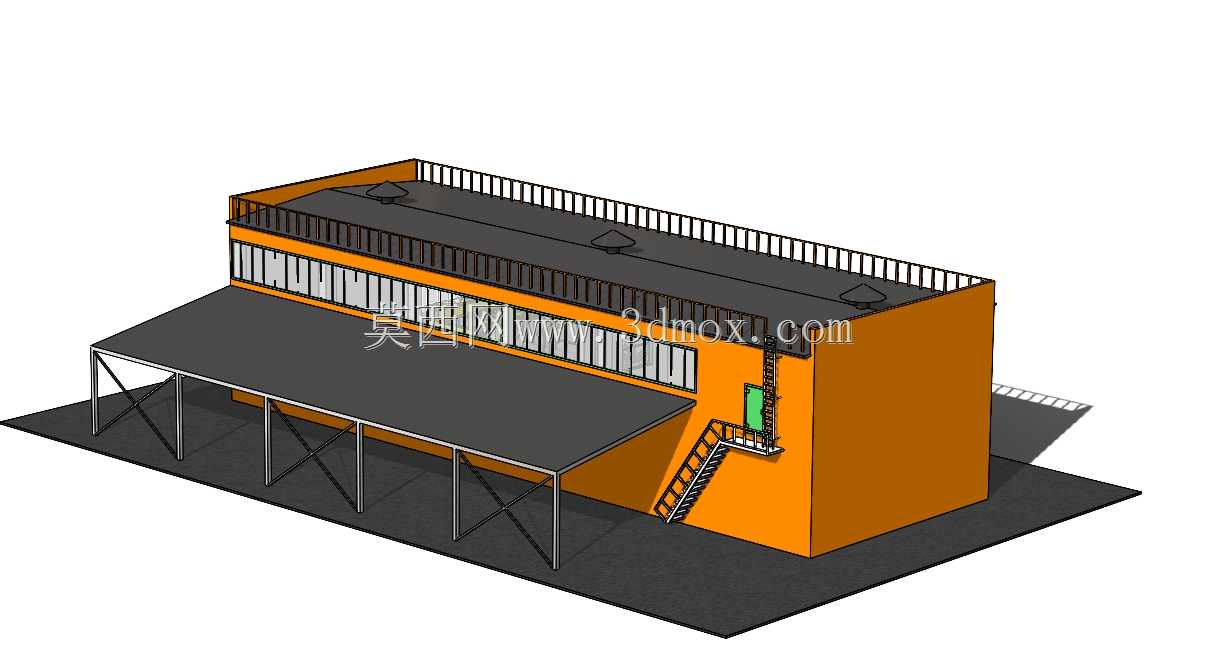

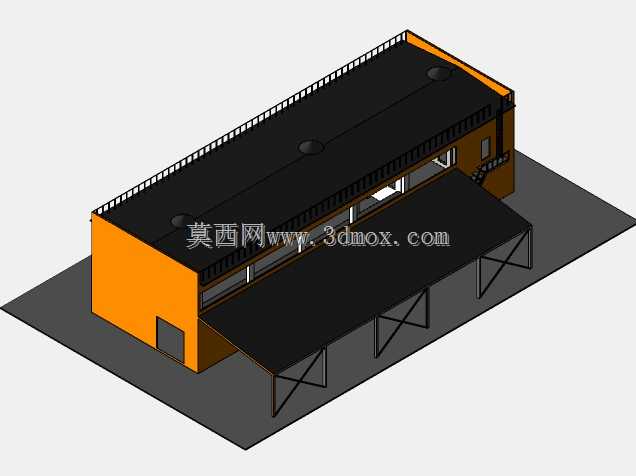

　　做工业厂区规划时，这类带起重配置的双层厂房是中小批量离散制造场景里的高适配选项，我之前给南方几家做机加工、五金装配的客户做厂区方案时，这类结构的落地性比单层大跨度厂房强不少，尤其适合用地指标紧张、产能需要分层排布的园区。先从实际应用场景说，这类厂房一层通常布置重型加工设备、物料暂存区、起重作业区，二层可以布置装配工位、质检区、轻型物料仓储，侧方延伸的带斜撑雨棚区域，刚好可以作为物料装卸周转区，雨天装卸也不会受天气影响，不用额外搭建临时防雨棚，厂区动线规划时能直接把货车停靠位划在雨棚下方，减少物料转运的二次搬运距离。

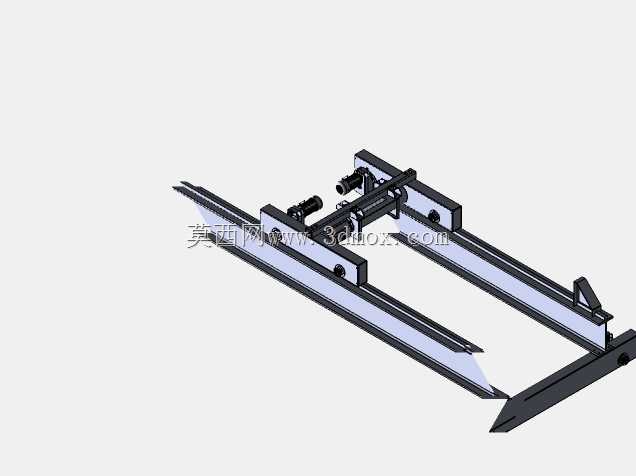

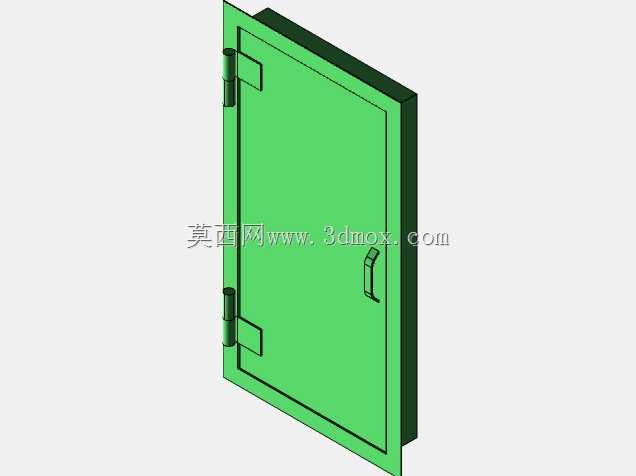

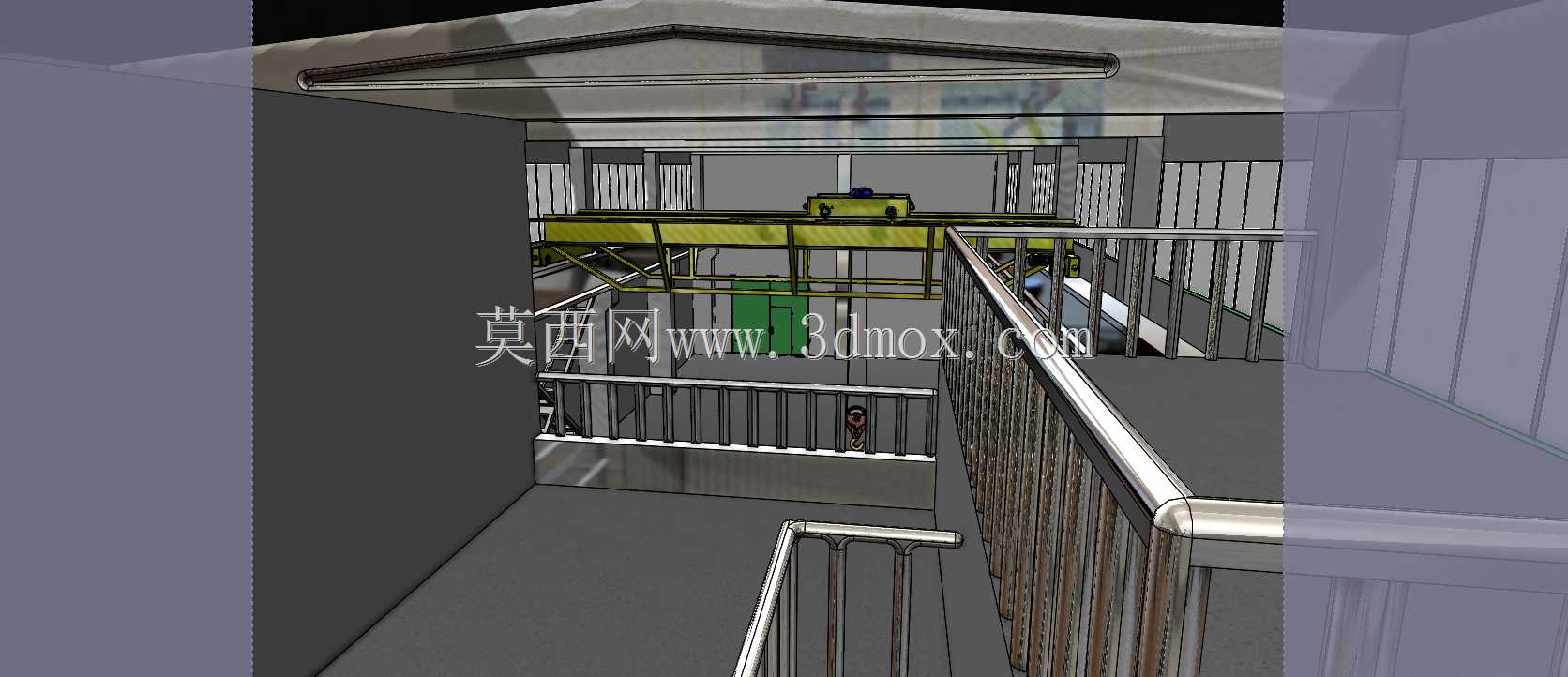

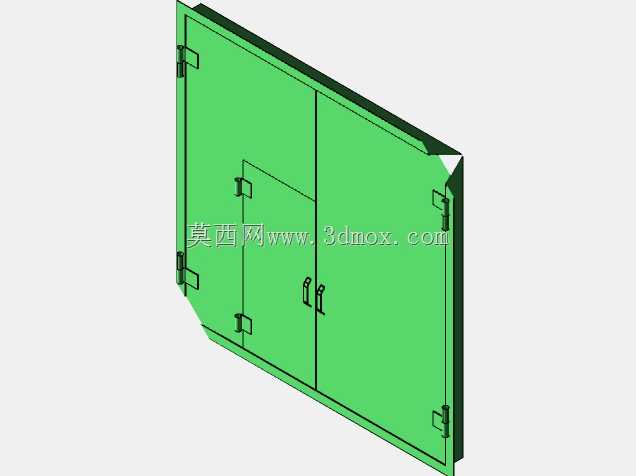

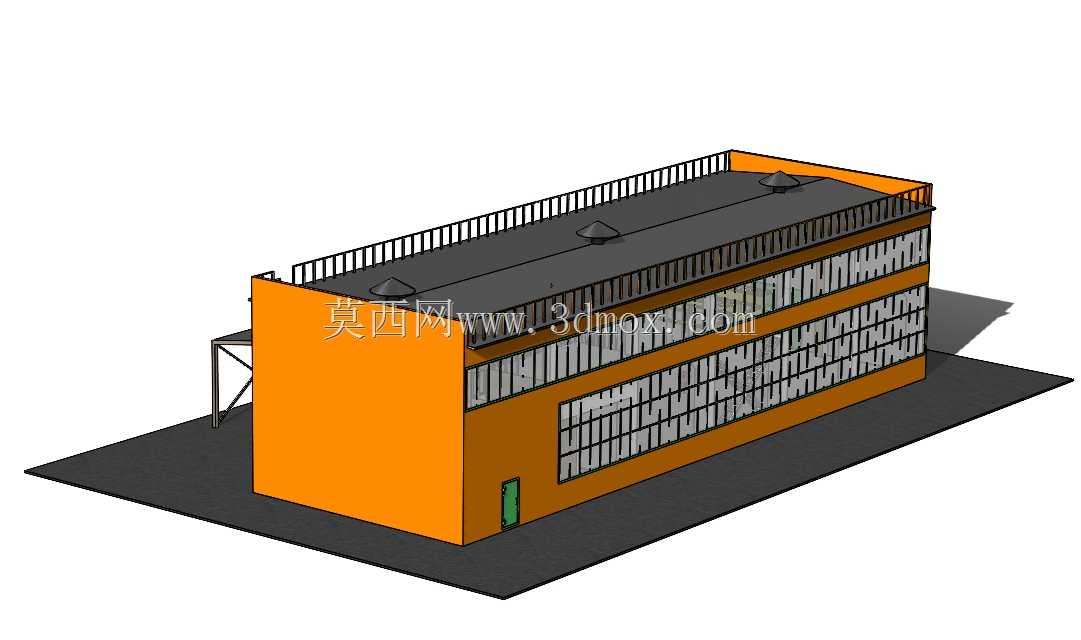

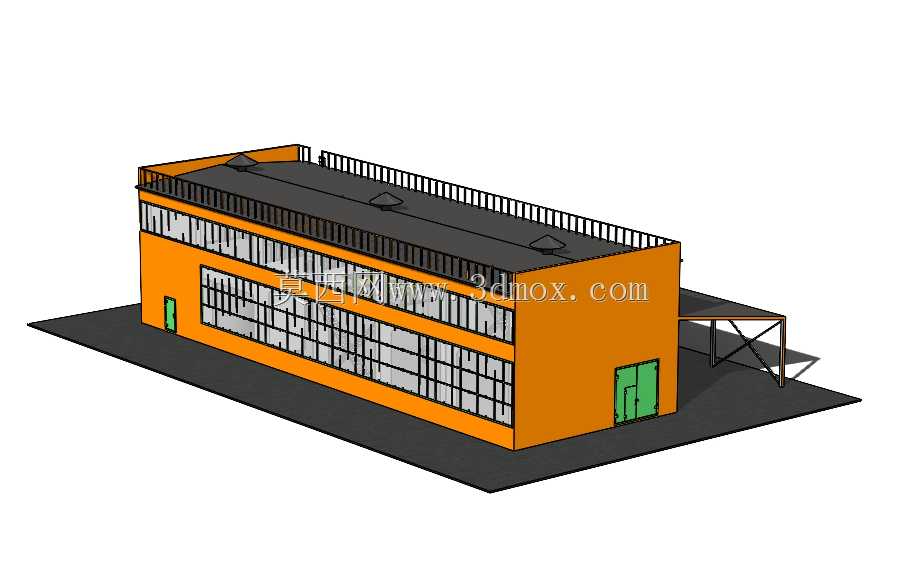

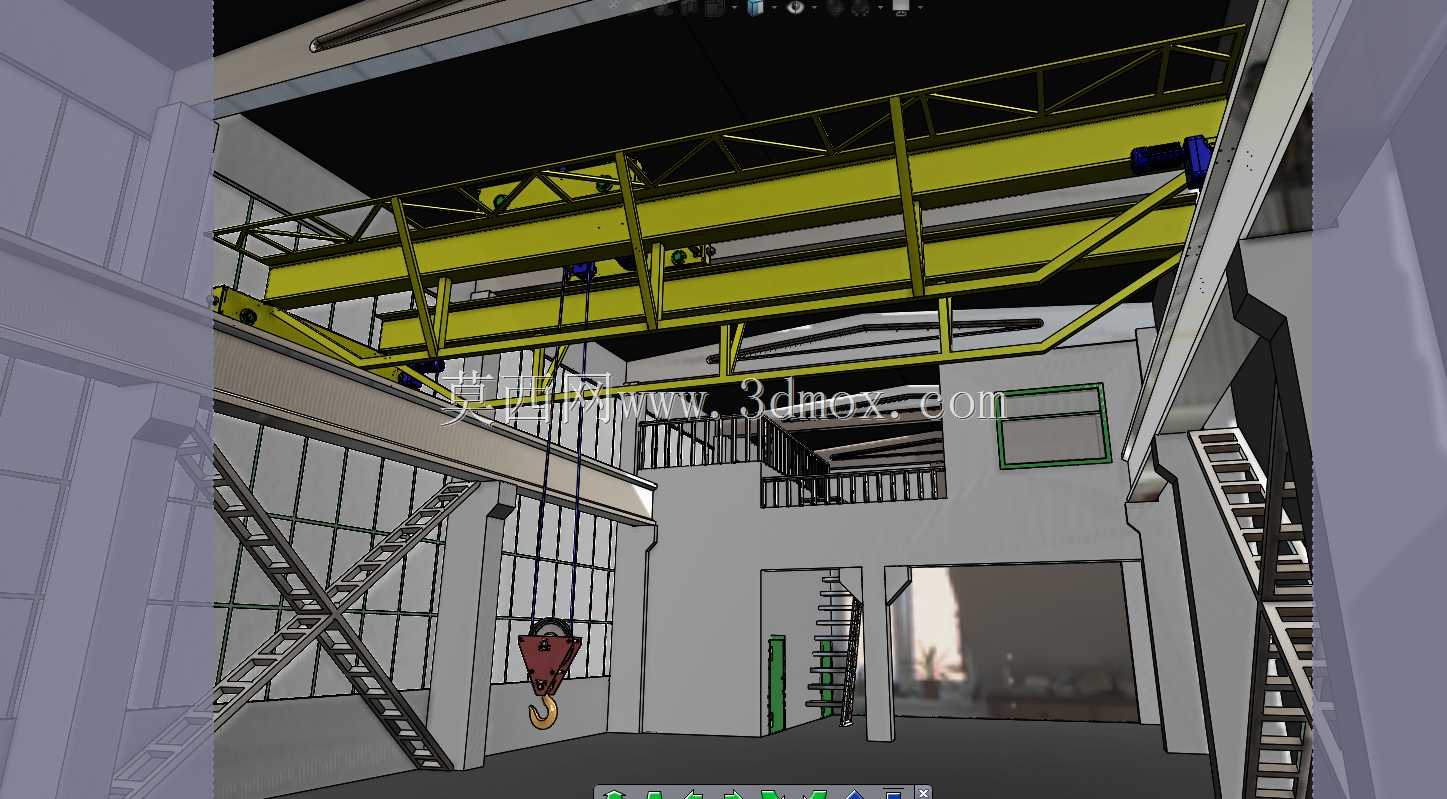

　　从功能特性上看，这个厂房配置的起重轨是沿厂房长向通长布置的，额定起重量适配中小吨位的工件转运，覆盖一层全部作业面，不管是机床上下料、重型工件转序，还是模具更换，都不用额外配置移动起重设备，能省掉车间里叉车频繁穿行的通道占用，一层的有效作业面积能提升15%左右。外墙的采光带是沿上下两层通长布置的，高侧窗加下排长条窗的组合，白天作业时车间内的自然光照度能满足普通机加工、装配的照度要求，不用全时段开启工业照明，长期运营的能耗能降不少。两端的绿色大门是一层的主出入口，尺寸满足常规货运叉车、小型平板车的通行需求，侧方的小门是人员日常通行通道，做到人货分流，避免作业时的动线交叉风险。

　　设计思路上，这个厂房采用的是规整的矩形柱网，柱距统一，不管是后期布置设备还是调整产线，都不用额外做结构改造，屋面的通风帽是沿屋脊等距布置的，配合侧窗能形成自然通风回路，焊接、打磨这类产生少量烟尘的工位，不用额外做大功率的全面通风系统，靠自然通风就能满足作业环境要求。屋面周边的防护栏杆高度符合工业建筑临边防护要求，后期屋面做设备巡检、光伏板铺设时，作业人员的安全防护有基础保障，不用后期额外加装临边防护设施。

　　再说到尺寸与安装边界，这个厂房的阶梯比例是1:1，建模时的尺寸基准完全贴合实际工业建筑的模数，长向的柱距采用常规的6米工业模数，进深方向适配18米跨度的起重梁布置，层高上一层满足起重设备的起升高度要求，预留了吊具、工件本身的安全距离，不会出现起重作业时工件碰擦二层结构底板的问题。安装边界上，厂房的室外地坪以上的基础承台、散水宽度都按常规工业建筑的要求预留，侧方雨棚的立柱基础和厂房主体基础是脱开设计的，后期如果需要调整雨棚尺寸或者拆除，不会影响主体结构的稳定性。外墙的彩钢板围护是采用外挂式安装，和主体钢柱之间预留了管线敷设的空腔，车间的动力管线、压缩空气管线、消防管线都可以在空腔内敷设，不用在车间内明装管线架，车间内部的整洁度更好，也能避免管线被工件碰擦损坏。

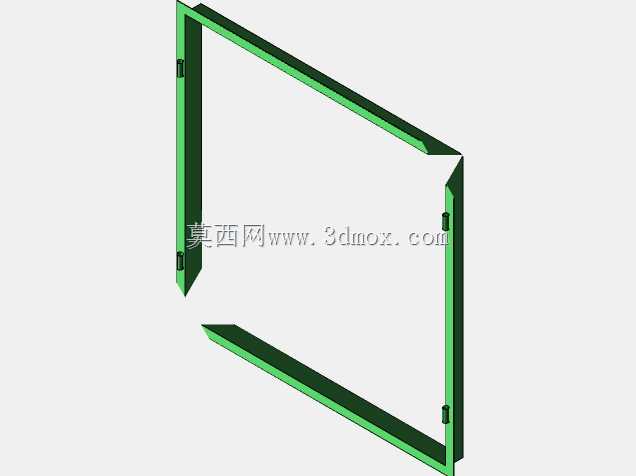

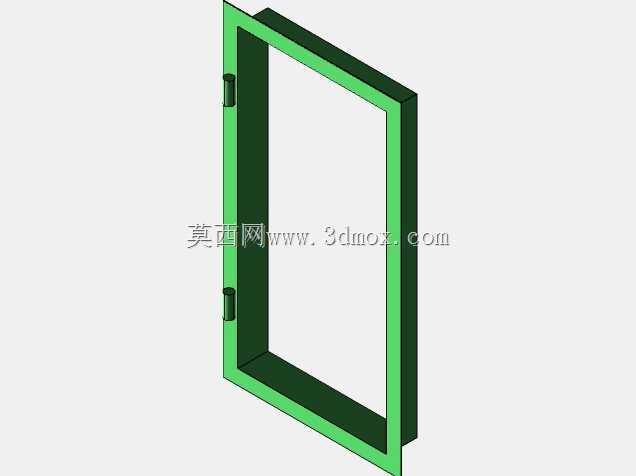

　　另外在细节设计上，一层的大门旁预留了门禁、消防栓的安装位，二层的外窗是可开启的平开窗，满足二层区域的通风需求，屋面的排水是采用有组织外排水，雨水管沿外墙柱布置，不会在屋面形成积水，也避免雨水随意滴落影响厂区通行。厂房周边的硬化场地范围，刚好覆盖货车转弯、人员通行的区域，不用额外做大面积的场地硬化，能控制厂区建设的初期投入。这类厂房的结构适配性很强，不管是做机械加工车间、小型装备装配车间，还是做轻工产品的生产车间，只要调整内部的工位布置，就能快速适配生产需求，不用对主体结构做大规模改动，对于中小制造企业来说，是投入产出比很高的厂房结构形式。
