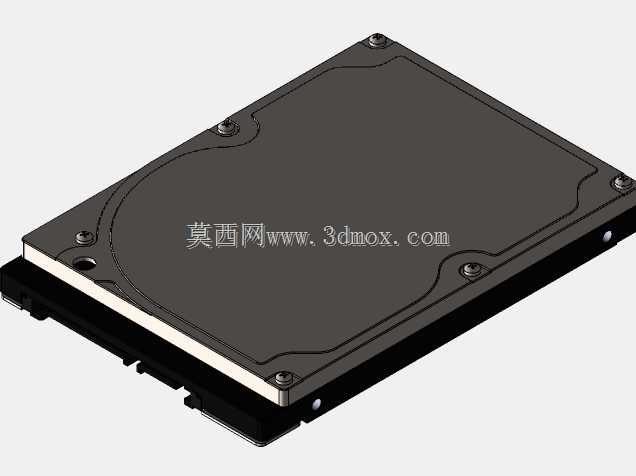

做存储设备配套结构设计快十年,经手的硬盘适配结构方案少说有上百套,这次还原的2.5英寸机械硬盘结构,完全是按照量产级实物的装配逻辑来搭建的,没有做多余的艺术化简化,每一处结构特征都对应实际生产中的装配需求。先从大家最常接触的应用场景说起,这类2.5英寸硬盘最早是为笔记本电脑内部存储设计的,相比3.5英寸台式机硬盘,它的厚度更薄、抗震冗余设计更充足,后来慢慢延伸到工业工控机、便携外置存储盒、小型NAS存储节点、车载影音存储设备这些场景里,甚至很多老旧的工业检测设备、嵌入式数据采集终端,至今还在沿用这个尺寸的硬盘作为存储载体,核心原因就是这个尺寸的安装孔位、接口位置已经形成了行业通用的规范,配套的固定支架、转接架、减震结构都有成熟的供应链,不用重新开模做适配。
从实际用途来看,这个尺寸的机械硬盘虽然现在消费级市场逐步被固态替代,但在对存储容量成本比敏感、需要持续写入数据的场景里还是不可替代,比如监控设备的本地存储、工业设备的运行日志长期留存、老旧设备的硬件替换维修,都需要对应尺寸的结构模型来做配套的安装结构设计。做这个模型的时候,首先卡的就是外形尺寸边界,标准2.5英寸硬盘的主体长宽是100mm×70mm,这个是行业通用的安装基准,所有配套的硬盘仓、支架的内空尺寸都是围绕这个数值留公差的,模型里的长宽尺寸严格按照这个基准来做,四个边角的固定螺丝孔位置完全对齐JEDEC的规范要求,孔位中心距离侧边的距离、孔的沉头深度都做了1:1还原,要知道很多新手做硬盘适配结构的时候,经常忽略沉头孔的深度,导致螺丝拧上去之后突出硬盘表面,装到笔记本硬盘仓里顶到外壳,或者螺丝拧入深度不够,设备受震动的时候硬盘松动脱落,这些细节在建模的时候都做了准确的特征还原。
再说到产品的功能特性对应的结构设计,硬盘上盖的冲压成型弧度不是随便做的装饰,这个弧度是为了提升金属上盖的结构强度,毕竟硬盘内部是无尘腔体,盘片高速旋转的时候腔体内部会有微小的气压变化,平的薄金属板容易产生形变,这个微弧结构可以在不增加板材厚度的前提下提升上盖的抗形变能力,避免上盖形变碰到内部高速旋转的盘片造成坏道。上盖和底座结合的一圈密封胶槽也做了还原,实际生产中这个槽里会填充密封胶,保证整个盘腔的无尘密闭,毕竟机械硬盘的盘片和磁头之间的间隙只有几纳米,哪怕是微小的灰尘进去都会造成盘片划伤。侧面的SATA数据接口和电源接口的位置、凸台高度也严格对齐通用规范,接口周围的塑料定位凸台是为了安装的时候引导插头对位,避免插歪把接口针脚弄弯,很多做外置硬盘盒结构的工程师都知道,要是这个凸台的尺寸做差了,要么硬盘插不到位识别不了,要么插头插进去之后松垮,稍微碰一下就断连。
设计思路上,整个模型是按照实际装配的层级来拆分特征的,底座的铝合金压铸特征、上盖的冲压特征、接口的塑料件特征、固定螺丝的标准件特征都做了区分,没有做成一个整体的实体,方便后续做装配模拟、干涉检查的时候直接调用。比如做笔记本内部结构排布的时候,可以直接把这个模型导入到装配体里,检查硬盘和周围主板、电池、散热模组的间隙,尤其是硬盘表面和其他部件的安全间隙,机械硬盘工作的时候会有微小的震动,要是间隙留小了长期共振会产生噪音,甚至影响硬盘寿命。还有底座侧面的安装定位缺口,这个是给硬盘架上的定位弹片用的,硬盘推进仓的时候弹片卡进这个缺口里,不用螺丝也能临时固定硬盘,避免抽拉的时候硬盘直接掉出来,这个小特征很多非行业内的建模者都会漏掉,做出来的模型看着外形像,实际用来做结构验证的时候根本用不了。
另外硬盘底部的电路板避让槽也做了还原,实际硬盘的电路板是固定在底座背面的,上面的电容、接口芯片会有一定的突出高度,这个槽就是给电路板上的元件留的避让空间,要是做硬盘支架的时候忽略这个位置的凸起,硬盘装上去就会被元件顶起来,导致四个固定孔位对不齐,硬拧螺丝的话会把电路板压坏。还有边角的减震倒角,不是单纯的工艺圆角,这个位置是硬盘安装的时候最先接触支架的部位,倒角做的顺滑可以减少安装时候的卡顿,也能避免尖锐的边角刮伤安装人员的手,或者刮坏设备内部的线材。做这个模型的时候特意把这些容易被忽略的工程特征都还原了,不是只做一个看着像的外壳,而是能真正用到结构设计、装配验证环节的精准模型,不管是做硬盘配套的支架、硬盘盒、设备内置仓结构,都可以直接导入使用,不用再反复核对实物尺寸调整特征。
